35 minute read
Autoconsumo fotovoltaico: motor de descarbonización sectorial
SOSTENIBILIDAD Y EFICIENCIA ENERGÉTICA
Formar parte activa de la transición energética en España: retos y oportunidades
No cabe duda de que la transición ecológica y energética hacia un futuro mucho más verde, sostenible y limpio es uno de los grandes desafíos de nuestro tiempo. Nos encontramos en un punto de inflexión en el que ahora más que nunca debemos trabajar para construir un país más sostenible, verde, limpio y resiliente, basado en las energías renovables, en la eficiencia energética, en la movilidad sostenible, en el almacenamiento, en el hidrógeno verde, en la digitalización y en todas las tecnologías, en definitiva, limpias.
Además de los claros beneficios medioambientales, son muchas las oportunidades económicas y sociales asociadas a esta transición energética: oportunidades de generación de nuevos modelos de negocio, reactivación de la actividad económica, incluyendo zonas despobladas, creación de empleo local y de calidad, oportunidades en definitiva de reindustrialización verde. Pero también de generación de comunidades, de cooperación y de inclusión, que nos permitan hacer frente a situaciones como la lucha contra la pobreza energética. La transición energética nos brinda una oportunidad que, en definitiva, no podemos desaprovechar, en un contexto en el que, además, los fondos Next Generation aprobados por la Comisión Europea y enmarcados dentro del Plan de Recuperación, Transformación y Resiliencia tienen un papel importantísimo como palanca de la reindustrialización y de la reactivación económica con una perspectiva claramente verde. Cumplir con el objetivo de neutralidad climática a 2050 y con la reducción de emisiones de Gases de Efecto Invernadero solo podrá llevarse a cabo con el esfuerzo, la inteligencia y el trabajo de todos los sectores de la economía, así como de la ciudadanía en su conjunto. Es necesario analizar el punto de partida y las necesidades sectoriales, buscando como obje-
tivo la descarbonización, la sostenibilidad, la mejora de la eficiencia y el ahorro energético. Documentos como la Estrategia de Descarbonización a Largo Plazo elaborado por el Ministerio para la Transición Ecológica y el Reto Demográfico sitúan actuaciones como la mejora de la eficiencia energética, la reducción de la demanda, la digitalización y la introducción de energías renovables, tanto térmicas como eléctricas, clave en sectores como la edificación.
Desarrollo imparable
La tecnología fotovoltaica ha demostrado ya ser una de las tecnologías clave del proceso de transición energética, con un desarrollo imparable: de hecho, recientemente hemos alcanzado un nuevo récord, y es que, según datos de Red Eléctrica de España, la solar fotovoltaica ha superado ya la barrera de los 15 GW. Esta evolución exponencial de la fotovoltaica no es casualidad, sino que es fruto de la reducción de costes en un 90% en los últimos 12 años que la han convertido en una de las tecnologías de generación � Paula Santos limpias más baratas, pero también debido a su flexi bilidad y sencillez, en la instalación y funcionaDirectora técnica de miento, así como a su carácter disruptivo, que perUNEF (Unión mite llevar a cabo plantas en suelo, así como instalaEspañola Fotovoltaica) ciones de autoconsumo.
El autoconsumo fotovoltaico se traduce en la instalación de tecnología fotovoltaica en puntos cercanos al consumo, facilitando la introducción de tecnologías renovables en lugares donde no hay mucho espacio disponible, como en las ciudades, en cubiertas de edificios, en terrazas o incluso como elementos de construcción (Building Integrated Photovoltaics), impulsando la descarbonización de los edificios y el ahorro energético. Pero, además, el autoconsumo fotovoltaico es de las pocas tecnologías que permite que el ciudadano forme parte activa de la transición energética, empoderándolo a producir, consumir, gestionar y almacenar la energía que se genera en su propio edificio, fomentando su independencia energética a la vez que ve reducida su factura de la luz. Se trata de la combinación perfecta con otro tipo de elementos como sistemas de almacenamiento o vehículos eléctricos que, ligados a servicios de gestión de la demanda, podrán dar además servicios de flexibilidad al sistema. Se trata de una tecnología con múltiples aplicaciones no solo para el sector residencial, sino también para el sector comercial o el industrial, para el hortofrutícola o incluso para explotaciones agrarias, donde la sinergia es perfecta al coincidir en muchos casos el pico de consumo con el de producción solar.
Situación actual del autoconsumo
El año 2018 y 2019 fueron claves para el desarrollo del autoconsumo en este país con multitud de cambios regulatorios: desde la eliminación del famoso “impuesto al sol” en octubre de 2018 a la introducción de las nuevas condiciones técnicas, económicas y administrativas del autoconsumo en abril de 2019. Es decir, en solo seis meses se desarrollaron en nuestro país los pilares para el desarrollo del autoconsumo, desde nuevas modalidades de autoconsumo, pasando por la posibilidad de realizar autoconsumo colectivo en una propiedad horizontal a incluso autoconsumo a través de red, en los que la generación y el consumo no se encuentren en el mismo edificio. Este marco legislativo ha seguido desarrollándose, con menor velocidad, en los últimos meses, con la publicación a finales de 2021 de la Hoja de Ruta del autoconsumo, documento de planificación para asegurar el despliegue de la generación distribuida, entre otros. El desarrollo de un marco legislativo facilitador se ha visto además acompañado por la introducción de nuevas ayudas Next Generation al autoconsumo, incluidas dentro del marco del Plan de Recuperación, Transformación y Resiliencia: en junio de 2021 se aprobó un presupuesto de 450 millones de euros para autoconsumo residencial, industrial y comercial, ampliables a 900 millones, y de 110 millones, ampliables a 220, para sistemas de almacenamiento detrás del contador. Se trata de una línea de ayudas descentralizadas y abiertas hasta 2023, en las que cada comunidad autónoma debía de publicar sus respectivas convocatorias y que ha tenido un éxito espectacular. De hecho, a día de hoy, algunas comunidades autónomas como Madrid han agotado los fondos iniciales de algunos de los programas, como en el caso de las ayudas para autoconsumo o almacenamiento detrás del contador en el sector residencial. Este marco de acompañamiento ha derivado en un crecimiento del autoconsumo exponencial: según nuestros datos (Unef), hemos pasado de 122 MW de autoconsumo instalados en 2017 a 1203 MW instalados en 2021, alcanzando una capacidad total de autoconsumo de 2,7 GW (ver gráfica 1). Se trata de un crecimiento anual que todavía no parece haber alcanzado una tendencia estable: en 2021 la potencia de autoconsumo instalada aumentó en más de un 100% respecto de 2020, cuando se instalaron 596 MW. Es necesario tener en cuenta que la Hoja de Ruta del Autoconsumo estima unos objetivos de penetración de 9 GW en 2030, en un escenario tendencial y de 14 GW en un escenario de alta penetración. Si el ritmo de crecimiento se mantiene, no parece difícil alcanzar, e incluso sobrepasar, estos objetivos.
Gráfica 1. Evolución de la potencia de autoconsumo instalada anualmente y acumulada.
Gráfica 2: Mapa con las comunidades autónomas que han eliminado la licencia de obras para las instalaciones de autoconsumo en cubierta.
De la nueva potencia de autoconsumo instalada en 2021, destaca el incremento en el sector residencial, fruto del marco legislativo facilitador, pero también de los altos precios de la electricidad: el autoconsumo doméstico ha pasado de suponer en 2020 el 19% a representar el 32% de los 1203 MW, mientras que el sector industrial y comercial han supuesto el 41% y el 26% de la potencia puesta en marcha. Los datos confirman que la sociedad cada vez es más consciente de lo que llevamos mucho tiempo diciendo: el autoconsumo no solo significa mejora de la sostenibilidad y de la calidad del aire, sino que se traduce en unos ahorros en la factura que, con el tiempo, permiten recuperar la inversión inicial.
Retos y obstáculos
Sin embargo, y como todo sector que avanza de manera exponencial, siguen quedando pendientes una serie de barreras que en algunos casos todavía ralentizan el crecimiento del autoconsumo. Se trata de retos en su mayoría de carácter administrativo, que ralentizan la ejecución de las instalaciones, teniendo un gran efecto desincentivador para el autoconsumidor final. Por destacar algunos, en primer lugar, todavía existen ciertas dificultades para la correcta retribución de los mecanismos de compensación de excedentes, es decir, la posibilidad de obtener una retribución en forma de descuento en la factura de la luz por los excedentes vertidos a la red. En segundo lugar, siguen produciéndose largos plazos de contestación en la tramitación de los permisos de acceso y conexión, para instalaciones de autoconsumo con excedentes de más de 15 kW. Por otro lado, siguen existiendo algunas tramitaciones a nivel municipal, como la necesidad de solicitar licencia de obras para la realización de este tipo de instalaciones, que ralentizan el proceso. La licencia de obras supone un impacto en el coste de la instalación al provocar hasta retrasos de ochos meses en la tramitación y, sobre todo, se trata de un trámite innecesario en instalaciones en cubierta, que puede ser perfectamente sustituido por una declaración responsable y comunicación previa al no afectar a la estructura del edificio donde se instala. Desde Unef llevamos trabajando meses con las comunidades autónomas con el objetivo de eliminar este requerimiento, y gracias a ello, ya son 14 las comunidades autónomas que eximen de licencia de obras a las instalaciones de autoconsumo (ver gráfica 2). Por otro lado, la seguridad y la calidad de las instalaciones de autoconsumo se convierten en puntos esenciales para asegurar el correcto despliegue de este tipo de instalaciones, a través de la formación de los instaladores eléctricos y de auditorías a las empresas instaladoras de autoconsumo. Unef ha elaborado un sistema de certificación propio para las empresas instaladoras, el Sello de Calidad de Autoconsumo, que tiene como objetivo respaldar su capacidad técnica y buenas prácticas en el diseño y ejecución de las instalaciones. Finalmente, la limitación de 500 metros de distancia entre generación y consumo para realizar autoconsumos colectivos a través de red o la existencia de coeficientes de reparto entre varios consumidores todavía no lo suficientemente dinámicos limitan el desarrollo del autoconsumo colectivo, es decir, la posibilidad de repartir la energía generada en una instalación de autoconsumo entre varios consumidores. Un autoconsumo colectivo cuyo próximo paso será la constitución de comunidades energéticas, unión de personas físicas y jurídicas con el objetivo de aprovechar los recursos renovables locales, como el autoconsumo, para generar beneficios para la propia comunidad, de las cuales todavía falta desarrollar un marco legislativo de respaldo. Existen ya casos de este tipo de proyectos piloto que, sin duda alguna, serán el siguiente paso. A pesar de algunos retos todavía existentes, son muchas las posibilidades para el desarrollo del autoconsumo fotovoltaico en nuestro país. Oportunidades para todos los sectores de manera transversal, como para el sector de la edificación, y también, sin lugar a dudas, para la ciudadanía.
PROYECTO SINGULAR Casa Rotonda / Alberto Campo Baeza
UN MIRADOR PANORÁMICO SOBRE UN CUBO DE CALIZA
Formas puras y vista al cielo. En esta nueva vivienda en Madrid del arquitecto Alberto Campo Baeza -Premio Nacional de Arquitectura 2020-, los usos se distribuyen en un volumen de geometría perfecta que constituye la base del espectacular mirador panorámico que la corona.
CROSS SECTION 5 10 m De nuevo un encargo, pero nunca un encargo más; un proyecto que renueva el compromiso del arquitecto Alberto Campo Baeza no solo con el cliente, sino con la propia arquitectura: construir la casa más bonita del mundo, como se pone de manifiesto en la memoria del proyecto. La ubicación se prestaba, en lo alto de la colina al norte de Madrid, con la sierra como fondo en la distancia... Pero la misma ubicación traía también sus dificultades en forma de pendiente, pues el terreno era muy escarpado. Para salvarlo, el arquitecto -Premio Nacional de Arquitectura Española en 2020- levantó un volumen perfectamente cuadrado realizado en piedra caliza de Campaspero para acoger el programa de la vivienda. Geométricamente se basa en un cuadrado ideal: 12x12 m, dividido a su vez en nueve cuadrados de 4x4 m como un ejercicio del tratado del arquitecto francés Jean Louis Durand en su obra más conocida: ‘Précis des leçons d’Architecture’. Con un cierto sabor a renovada villa palladiana también, pues como recuerda la memoria del proyecto: “Construir una casa en lo alto de una colina, como el mismísimo Palladio, es el sueño de todo arquitecto”. Sobre el podio de dos plantas de altura, se excavaron conveniente y armónicamente los huecos, las ventanas, para ver y dar luz y ventilación a las distintas estancias ubicadas en los puntos más convenientes, alla maniera palladiana. En el semisótano, el basamento rustico, con las estancias de servicio. En el piano nobile, la planta baja, el recibidor y la cocina y el comedor y una sala de estar más íntima, y otras dependencias. En la mezzanina, la planta primera, los dormitorios, el de los padres y los de los hijos. Y arriba del todo, cerca del cielo, un espacio único, transparente, continuo, una gran urna bajo un gran techo de sombra. “Una urna de cristal que se retira un poco de los bordes y un poco más de uno de ellos, creando un porche abierto generoso”, explica el propio arquitecto. Es el espacio que singulariza la vivienda: apoyado sobre el podio de caliza, el mirador que la corona que permite atrapar un paisaje panorámico de 360º, acercando la casa al cielo.
Fundido interior-exterior
El acceso se realiza en la fachada norte desde el interior, a través del garaje, o bien a pie a través de una pasarela que desemboca en la explanada de la entrada. Este espacio se ha solado con losas de piedra caliza de 50x50x5 cm con acabado apomazado sobre plots de hormigón prefabricado. La puerta, que se integra hasta mimetizarse con la fachada gracias a su capa exterior también de caliza de Campaspero de 2 cm y cara interior en tablero de DM lacado en blanco y perfilería de acero, está protegida mínimamente por una hoja horizontal de vidrio laminado traslúcido embutido en perfil en un perfil en U de acero inoxidable.
SOUTH ELEVATION 5 10 m

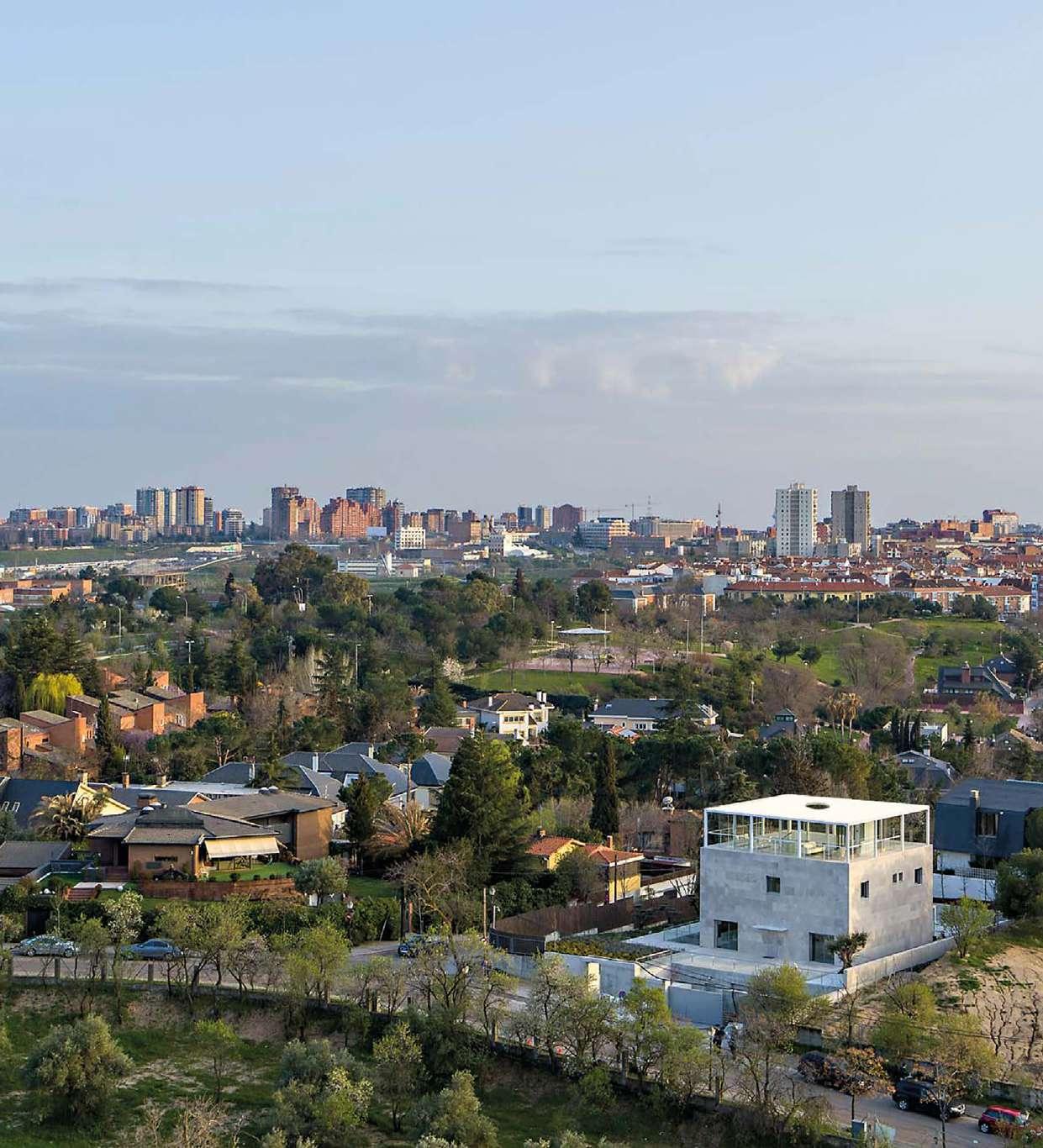

El hecho de que la casa se ubique en lo alto de una colina hace que cuanto más se ascienda, más hermosas sean las vistas.
Arriba del todo, cerca del cielo, la casa dispone de un espacio único, transparente, continuo, una gran urna bajo un gran techo de sombra.
Mencionado anteriormente, el garaje se sitúa por debajo, en un volumen de hormigón, de color entonado con la piedra, que acoge las zonas de almacén e instalaciones y que responde a la topografía escarpada de la colina. De vuelta al interior, nada más entrar y flanqueando la entrada se despliegan la amplia cocina y el comedor. Sin salir aún de la planta baja, abierto a sur, se extiende un estar amplio con tres salidas al exterior consistentes en puertas tipo PV1 de doble hoja corredera, de doble acristalamiento y carpintería de aluminio anodizado. El pavimento vuelve a las losas de piedra caliza y acabado abujardado y se prolongará hasta una piscina al borde. En esta fachada el elemento más destacado es una ligera veranda que cubre los tres huecos donde en el futuro crecerán parras y jazmines. Está resuelta mediante una chapa nervada autoportante de acero galvanizado apoyada sobre angulares soldados a perfilería principal y perfil heb con alma cerrada pintado en blanco. De vuelta al interior, el centro de esa planta lo ocupa un vestíbulo general cuadrado de 4×4 m por el que se accederá a la escalera y al ascensor que comunican los distintos niveles de la vivienda.
Planta ordenada
En planta alta, los dormitorios se alojan en las cuatro esquinas del cuadrado que dibuja la planta. Tres de ellos son idénticos con baño, y el principal, más amplio, con gabinete. Como solución, en este nivel destacan las puertas de los armarios empotrado de hojas correderas en tablero DM prelacado en blanco. Los tableros interiores y tapajuntas en DM y cercos y listones en madera de pino de primera calidad. Los rodapiés son de mármol Macael enrasado. El hueco de ventana a sur, de 120x120 cm, incorpora una ventana V2 de hoja oscilobatiente con carpintería de aluminio anodizado de Jofebar y doble acristalamiento de vidrio. Este se replica en la fachada norte. En las caras este y oeste se abren cuatro: dos de mayor tamaño en los extremos y
FICHA TÉCNICA
Nombre del proyecto: Casa Rotonda Ubicación: Madrid Autor: Alberto Campo Baeza - www.campobaeza.com Colaboradores: Ignacio Aguirre López, Alejandro Cervilla García, María Pérez de Camino Díez, Elena Jiménez Sánchez, Joan Suñé, Alfonso Guajardo-Fajardo Cruz, Tommaso Campiotti, Sara Fernández de Trucios, Francesc Abajo, David Vera García Aparejador: Francisco Melchor Gallego Ingeniería (Estructura / Acústica / Instalaciones): Andrés Rubio Morán Ingeniería: Francisco Armesto Parra Coordinación de Seguridad y Salud: Francisco Melchor Contratista: Serviteco Fecha terminación: 2021 Superficie: 600 Fotografía: Javier Callejas - www.javiercallejas.com
Empresa constructora: Serviteco obras Material de construcción: Veraven, La Fermu y Ángel de Oro Movimiento de tierras: Construcciones y excavaciones Leversan Estructura: Construcciones Thaymel y Lafargeholcim España Aislamientos, impermeabilizaciones: Arjosa Revestimientos de fachada: Geser&Quartz y Marmolera vallisoletana Solados y alicatados: Azulejos Peña e Innova in Domus Pladur: Dago pinturas y revestimientos Carpintería exterior, vidriería y mamparas: Ventanas y cerramientos Guillén, Cristalería Hermanos Orozco, Cristalerías Madrid, Nesguel y Vital Bath Cerrajería: Indumeciem Ebanistería: Alma ebanistería Electricidad: Romero Jiménez Fontanería: Madrid Ropilsa Climatización: Openclima Geotermia: Girod proyectos Piscina: Innova in domus Estores: Persianas Victoria Pinturas: José Alberto Pérez Jiménez Elevadores: Fain Ascensores Gestión residuos: Construcciones y excavaciones Leversan y Maconsa
otros dos, de menos tamaño en la parte central para conseguir llevar la luz al interior de todos los rincones de la vivienda.
Un mirador de 360º
Obviamente, el hecho de que la casa se ubique en lo alto de una colina hace que cuanto más se ascienda, más hermosas sean las vistas, dejando atrás -más bien dejando abajo- la arquitectura circundante. Desde el punto más alto permitido por las ordenanzas, esas vistas son extraordinarias: la sierra de Madrid, el Guadarrama y la cornisa oeste de la ciudad, con las cuatro torres incluidas… En ese entorno destaca la perfecta geometría de esta vivienda que Alberto Campo Baeza describe así: “Una vez más el plano horizontal plano en todo lo alto. Uno de los más eficaces mecanismos de la arquitectura que es posible gracias a la tecnología actual. Una vez más el podio estereotómico, más pesante, más cerrado, más privado, en piedra, sobre el que se coloca la cabaña tectónica más ligera, más abierta, más pública, en vidrio y acero”. Vamos a recorrerla en detalle. El solado de caliza que resuelve toda la vivienda subraya de modo especial en este nivel la continuidad entre exterior e interior que no se interrumpe en ningún momento gracias a los cerramientos acristalados: en realidad, un doble acristalamiento transparente de vidrio extraclaro laminado y carpintería de paño fijo en aluminio anodizado. Por encima, la protectora cubierta con distintas capas de aislantes térmicos, impermeabilizaciones y regularizaciones se apoya sobre pilares de acero pintado en blanco. En ella se ha abierto un óculo central que lleva luz y juega con ella en el interior. Hacia el sur, el cerramiento acristalado se retrasa dando lugar a una espectacular terraza delimitada por un peto de vidrio laminado de 10,10 mm extraclaro transparente embutido en el solado. La conexión con el exterior es total y el cielo no parece tan lejano ni tan alto. ¿Qué dirán de ella los grandes arquitectos de todos los tiempos? Alberto Campo Baeza tiene para ellos un pensamiento en la memoria del proyecto: “Cuando Mies van der Rohe visite la casa, pondrá un wasap a su amigo Palladio para que venga a verla. Palladio le responderá que ¡ojalá! él hubiera tenido los medios para hacerlo así. Mies nos dirá que algo de esto pasaba por su cabeza cuando hizo el proyecto de su casa 50x50”.
En la fachada, el elemento más destacado es una ligera veranda que cubre los tres huecos donde en el futuro crecerán parras y jazmines.
ENTREVISTA
Alberto Campo Baeza
Con una vastísima carrera que comprende todos los registros, el arquitecto Alberto Campo Baeza sigue aprendiendo con cada proyecto y disfrutándolos desde los bocetos (que llena con citas sacadas de obras filosóficas y poéticas) a las visitas de obra. En estas páginas presenta en primera persona uno de los más recientes, esta casa que se yergue sobre una colina en las afueras de Madrid para estar más cerca del cielo y es el sueño de todo arquitecto.
¿Sigue aprendiendo un Premio Nacional de Arquitectura con cada nuevo proyecto? ¿Con este en particular?
Aún aprendo, así escribe Goya sobre un dibujo precioso que conserva el Museo del Prado. Lo hace a sus 64 años, y representa un viejo de pelo blanco que se apoya en dos bastones. Yo, como Goya, a mis 75 años, todavía, aún aprendo. Y disfruto muchísimo con todo lo que hago. No puedo más que dar gracias a Dios por todo. Disfruto de una salud de hierro y la cabeza y el corazón me funcionan perfectamente en todos los sentidos. Y por supuesto que en cada nuevo proyecto pongo toda mi ilusión, y sigo aprendiendo. Cicerón escribe en De Senectute, que a esa edad se puede trabajar bien. Yo diría más: se disfruta todavía mucho más y se pueden hacer las cosas todavía mucho mejor. Por razón de la experiencia y de la memoria y de todo. Siento ahora que estoy empezando a empezar. Esta obra, esta Casa Rotonda en Tres Olivos, Madrid, es la última obra que he terminado. Y en ella he aprendido mucho, y he disfrutado muchísimo.
¿Cómo se lleva esta casa con el ideal de conjugar la belleza y la necesidad, sobre el que ha hablado con tan hermosas y encendidas palabras?
Dice Platón que la Belleza es el esplendor de la Verdad. Y esta casa, como lo intento en todas mis obras, todo es de verdad. La función, el vivir, creo que la hemos cumplido sobradamente. A mí me gustaría vivir ahí. La casa es hermosísima y los que viven en ella están felices.
Para ser una revista de construcción nos hemos puesto de lo más poético... Vuelta al terreno. Construir una casa en la colina siempre es un reto hermoso en arquitectura, como usted explica en la memoria, pero dada su ubicación en Madrid, ¿puede explicar qué medidas climáticas, contra el soleamiento o el frío, incorpora?
Aristóteles en su Poética decía que la Poesía universaliza. Pues eso. ¿Cómo podríamos no ponernos poéticos también en una revista de construcción? La Arquitectura, el ser arquitecto, es la labor más hermosa del mundo: construir los sueños para hacer felices a los demás. ¿Qué más se puede pedir? Pero es tan hermoso el momento de la concepción, de las primeras ideas, de los primeros bocetos, como después, la elaboración de los planos donde se resuelve todo. Y no digamos el momento de la construcción. Yo disfruto especialmente en las numerosas visitas de obra donde, de algún modo, se sigue afinando todo, como si de un instrumento musical se
tratara. A mí a veces se me saltan las lágrimas. Todavía recuerdo el día cuando, terminado el último forjado de esta casa, subimos y desde allí pudimos comprobar por primera vez, que ese dominar el espacio hasta el horizonte en los 360 grados era verdad, maravilloso. Lo que no se veía desde abajo se veía con toda claridad desde allí arriba. Fue muy emocionante. ¿Medidas climáticas? Sentido común, buen aislamiento, vidrios de prestaciones adecuadas, protección a soleamiento según la orientación y una construcción muy cuidada en los detalles.
La piedra caliza es el material privilegiado en el proyecto. ¿Por qué se eligió? ¿Se valoraron otras opciones? ¿Está satisfecho con el resultado?
Es piedra caliza de Campaspero. Lo decidimos tras una visita en directo a las canteras. La piedra, además de ser hermosísima, está muy bien colocada, muy bien dispuesta, muy bien acordada. Creo que se ve muy bien en las fotografías de la puerta de entrada, que también es de la misma piedra. Se trataba de hacer una caja se piedra de la máxima solidez. Lo que algunos llamamos subrayar su carácter estereotómico, ligado a la tierra, como emergiendo de ella. Y sobre ella, la caja de vidrio, la pieza tectónica, el belvedere. Creo que está conseguido.
Xxxxx xxxxxx xx xxxxxxxxx xx xxx xxxxxxxxxxx xx x xx xxxxxx xx xxx xxxxxxxxxxxx xx x xx x xxxxx xx xxxxxxxxxxxx”
¿Le dieron alguna pauta o libertad total a la hora de acometer el encargo?
Siempre repito que el arquitecto es como el médico. El cliente tiene que expresar todas sus necesidades, sus síntomas, y el médico, el arquitecto, escuchar. Y tras estudiarlo todo concienzudamente, hacer el diagnóstico. Yo cuando voy al médico lo hago así, y luego obedezco. Y me va, lógicamente, muy bien. No es el arquitecto, jamás, un traductor de los caprichos de los clientes, y menos de los suyos propios.
¿Cómo llegó a la forma del mirador panorámico por encima del volumen sólido, pétreo donde se asienta?
Por pura lógica. La razón es el primer y principal instrumento del arquitecto. El lugar es el punto más alto de toda esa zona. Y desde allí se domina todo Madrid en los 360 grados sin ninguna interrupción. Desde la sierra, preciosa, al norte, hasta las cuatro torres al sur de la parcela. Un lugar privilegiado. Kenneth Frampton, en un texto muy generoso, habla de esta casa como belvedere. Que eso es lo que es: un magnífico belvedere frente a un paisaje completo maravilloso. No hemos hecho más que saber leer bien lo que allí pasa.
¿Cuáles fueron los retos, las dificultades más serias que planteaba este proyecto?
Los de siempre. Entender bien a las personas que van a vivir allí, escuchándolas. Entender bien el sitio, estudiándolo. La casa se abre a los cuatro puntos cardinales, como lo hacía la Villa Rotonda de Palladio. Por eso la llamamos Casa Rotonda.
Finalmente, ¿están de acuerdo los promotores en eso de que es la casa más bonita del mundo?
Lo más bonito es que lo dicen ahora, tras haber vivido en ella ya un tiempo. Están felices.
PROYECTO SINGULAR Marina de Empresas / ERRE arquitectura
UN EDIFICIO QUE MIRA AL MAR Y LO RECONCILIA CON LA CIUDAD
Generando ciudad -gracias a espacios híbridos que brotan del interior, pero se viven y disfrutan fuera- y atendiendo a los exigentes programas de tres entidades relacionadas con el mundo de la empresa, este proyecto actúa como bisagra que abre la ciudad al mar y la reconcilia con él.
Cambiarle la cara a la ciudad y que esa cara mirara al mar de frente como dos viejos conocidos que se han tratado poco, pero que se van a descubrir… por fin. Eso consigue el proyecto que ERRE arquitectura ha diseñado en pleno puerto de Valencia, concretamente, en las antiguas bases construidas para los equipos participantes de la Copa América del 2003. Es, por tanto, un ejercicio de reciclaje urbano que afecta y transforma tres de las antiguas bases. Las primeras operaciones pasaron por recortar algunos salientes para hacer más clara la volumetría y abrir huecos que llevaran luz natural a todos los rincones de los dos edificios en que consiste el encargo: uno acoge la escuela de empresarios Edem; el otro, la aceleradora de empresas Lanzadera y la sociedad de inversión Angels.
Una piel de FRP
La cercanía al mar era una de las grandes oportunidades del proyecto si se decidía apostar por las vistas y ganar esa cara para hacer ciudad, como era el objetivo de ERRE arquitectura. Pero esa misma ubicación también es uno de sus principales inconvenientes, ya que la sal, la arena, el viento y otros condicionantes ambientales son muy agresivos para las construcciones. ¿Qué hicieron los responsables de ERRE arquitectura? Mirar alrededor. Se “copiaron” de barcos y boyas y trasladaron algunos de sus materiales al edificio para protegerlo del mar y viento. Uno de ellos, el FRP (Fibre Reinforced Plastic), lo adaptaron para revestir un edificio concebido así para durar. La forma rectangular, pero de bordes suavizados, reafirma los volúmenes por la cara más cercana al mar, que aparece totalmente acristalada. La protege una estructura de lamas metálicas que consiguen controlar la incidencia solar directa y reducir la carga térmica del edificio Hablando de espacios exteriores, urbanísticamente, la posición previa de las bases de las que parte el proyecto, impedía a los ciudadanos disfrutar de este espacio tan privilegiado cercano al mar. El proyecto de la Marina de Empresas deja pasar al ciudadano y disfrutar de él ya que, frente al edificio, se disponen piezas prefa-
Frente al edificio, se disponen piezas prefabricadas de hormigón, generando un juego de volúmenes desplazados que funcionan a modo de bancos y grandes maceteros.
bricadas de hormigón, en módulos de uno y dos metros, generando un juego de volúmenes desplazados que funcionan a modo de bancos y grandes maceteros, y que sirven a su vez de filtro entre este y la ciudad. El frente del mar se hace transitable y es devuelto nuevamente a las personas. También el carácter urbano es importante a la hora de establecer la relación entre ambos volúmenes, ya que la escuela y la aceleradora se relacionan por el intersticio preexistente entre las dos bases de la Copa América y al que se le ha dado un carácter pensado para el descanso. A este espacio híbrido entre interior y exterior se abren los respectivos comedores creando una zona de relación común para los distintos usuarios.
Una gran ventana al Mediterráneo
En su interior, el programa se divide en dos grandes volúmenes; el de la escuela de empresarios Edem y el de la aceleradora de empresas formada por Lanzadera y Angels. El volumen de Edem tiene como estructura una de las antiguas bases. En él se requerían zonas para el uso colectivo, como el comedor, la zona de estudio-biblioteca o el salón de actos, situados en planta baja. En las plantas superiores se han creado patios alrededor de los cuales se estructuran las aulas de aprendizaje, permitiendo que todas ellas puedan gozar de la mejor iluminación natural posible. La privacidad y el control lumínico durante las clases se controlan mediante lamas verticales. Hacia el sur, una pieza de circulación, con vistas a toda la dársena, funciona como un gran mirador al Mediterráneo. Es una de las claves del proyecto y se replica en el volumen que integran Lanzadera y Angels, donde además tiene la peculiaridad de conectar los dos volúmenes que lo integran. En la planta baja, se sitúan la sala de actos, el comedor, los talleres y una zona de trabajo anexa a estos. En las plantas superiores se disponen zonas de trabajo en equipo, iluminadas a través de lucernarios, y despachos para reuniones con carácter privado.
La forma rectangular, pero de bordes suavizados, reafirma los volúmenes por la cara más cercana al mar, que aparece totalmente acristalada.
La fachada está protegida con una estructura de lamas metálicas que consiguen controlar la incidencia solar directa y reducir la carga térmica del edificio.
Materiales, mobiliario e iluminación
En todo el proyecto, dado el uso, tanto el aislamiento térmico como el acústico juegan un papel muy importante: empresas como Knauf, Danosa y Acustival han sido las encargadas de los mismos. En cuanto a los solados, se
FICHA TÉCNICA
Nombre del proyecto: Marina de Empresas (sede Edem Escuela de Empresarios + Edificio Emprendedores) Autor: ERRE arquitectura - www.errearquitectura.com Ubicación: Marina Real Juan Carlos I, Valencia. Área en m2: 8807 m2 + 9323 m2= 18130 m2 Fotógrafo: David Frutos - www.davidfrutos.com
Revestimientos y lamas fachada: Miraplas
Proveedor de materias primas para fabricación de
composites poliméricos: Gazechim Composites Ibérica Recubrimiento de pilares fachada: Breinco Carpintería exterior de aluminio: Sapa, Carpinterías Eulogio Impermeabilización: Danosa, Proyectos y Subcontratas Tramex: Entramados Delta Estructura de acero: Arcelor, Emcasa Chapa de forjado colaborante: Europerfil, Emcasa Cimentaciones y hormigón: David Mur Acristalamientos: Cerviglass (SaintGobain), Cristalerías Mansilla Instalación eléctrica: Comuval Mecanismos y cuadros: Schneider Grupo electrógeno: Finanzauto Instalación climatización: Eenersol Grupos de presión y bombas: Bombas Ideal Instalación de fontanería: Fontomir Aislamiento térmico: Knauf, Montajes Silla Aislamiento acústico: Danosa, Acustival Pavimentos y alicatados cerámicos: Pamesa, Beira 8 Pavimentos de linóleo: Tarkett, Pavireli Pavimentos de madera: Isaval Pavimentos exteriores: Breinco Pavimento pétreo. Granito: Levantina Distribución Luminarias: Trilux Iluminación Exterior: Ingebat Alumbrado de emergencia: Sagelux Climatización equipos: Ciatesa Difusores: Trox, Mateo González Saneamiento: Fontomir Sanitarios y grifería: Roca Instalación contraincendios: Chubb-Parsi Ignifugados: Yesos Millán, Ignitegra Puertas cortafuegos: Andreu Barberá Puertas de madera (carpintería interior): Jesús Sánchez Carpinteros Puertas metálicas (carpintería interior): Andreu Barberá Mamparas (carpintería interior): Bamer Pinturas: Montó, Pinturas Julián Bastante Barandillas: Metal•liques Panelados de HPL: Formica, Jesús Sánchez Carpinteros Panelados de OSB: Krono, Jesús Sánchez Carpinteros Tabiquería en seco y falsos techos continuos: Knauf, Montajes Silla Albañilería: David Mur Chapa de fachada: Europerfil, Cubiertas y fachadas O&P Techos metálicos: Thu Perfil, Montajes Silla Ascensores: Thyssenkrupp Elevadores Mobiliario: Steelcase, Aresline Cocinas: Muñoz Bosch Señaléctica: Cau-Plastic Mobiliario urbano exterior: Breinco Ajardinamiento: Beautiful Garden
combinan materiales cerámicos (Pamesa, Beira 8), de linóleo (Tarkett / Pavireli) y de madera (Isaval). Los de exterior son de Breinco. Para los revestimientos interiores se eligieron panelados de HPL de Formica y de OSB de Krono. Firmas como Steelcase y Aresline resuelven el mobiliario de la mayoría de las zonas. De las cocinas se ha encargado Muñoz Bosch; de los baños, Roca; y de la señalética, Cau-Plastic. La iluminación ha corrido a cargo de Trilux. Los mecanismos son de Schneider y la instalación eléctrica, de Comuval. En la fachada, por donde comenzamos la revisión del proyecto, algunas de las empresas participantes han sido Europerfil (chapa); Miraplas (revestimientos y lamas); Breinco (recubrimiento de pilares) o Sapa, encargada de la carpintería de aluminio. Todas ellas han contribuido a la creación de un edificio que, gracias a las decisiones de ERRE arquitectura, se levanta entre el mar y la ciudad sin generar enfrentamientos, sino reconciliaciones; con el mar, gracias a los miradores, y con la ciudad, a través de espacios ávidos de exterior que acogen a quien quiera acercarse y disfrutar de ellos.
ENTREVISTA
ERRE arquitectura
Un proyecto de gran exigencia técnica, sujeto a varios condicionantes, que los responsables de ERRE arquitectura -Jose Martí, Amparo Roig y M. Ángeles Ros- han sabido aprovechar y volver a favor. Y no solo a favor del propio edificio, sino de la ciudad y de todos sus habitantes porque este ha sido para ellos un encargo muy especial al que se han enfrentado como ciudadanos, además de como profesionales de la arquitectura. En esta entrevista explican sus pormenores.
Como ciudadanos de Valencia, como estudio asentado en la ciudad, ¿qué significa este proyecto para ustedes?
Jose Martí: Cada proyecto es una oportunidad de innovación y estudio para el equipo de ERRE arquitectura. Marina de Empresas fue un proyecto de una enorme responsabilidad y que nos hizo crecer por dentro y por fuera, nos hizo ser mejores. Nos tuvimos que esforzar mucho para cumplir un programa muy exigente, de altas especificaciones técnicas. Tuvimos que crear un espacio específico para la concentración, tanto de los estudiantes como de los jóvenes emprendedores, pero a la vez había que aprovechar la tremenda oportunidad de sacarle partido a la ubicación, a estar en lo que, sin duda, es una de las mejores zonas de Valencia, La Marina Real.
En este encargo de reciclaje urbano, contar con las estructuras existentes ¿supuso un obstáculo o una ventaja?
Amparo Roig: Ha sido un proyecto complejo por su condición de tener que reutilizar parte de la estructura existente de las antiguas bases Copa América. Esto, más que una ventaja o un obstáculo, lo asumimos como una oportunidad para dar una nueva vida a estas instalaciones y alcanzar un diseño inclusivo y accesible. Otro de los principales retos fue, sin duda, el plazo. Tras recibir el encargo, teníamos seis meses para redactar el proyecto inicial y conseguir los permisos que nos permitiesen iniciar las obras, y teníamos un año para terminar un proyecto de 18.000 metros cuadrados, con la complejidad añadida de tener la preexistencia cuya estructura, prácticamente, se mantenía por completo. Ha sido una suerte y un privilegio para ERRE arquitectura participar en un proyecto como este.
En un vídeo donde muestran el proyecto y hablan de él, dicen “tuvimos que implementar tecnología, añadir lo que no tenían”. ¿Podrían detenerse en ambos pasos y explicar qué tipo de tecnología y en qué consistieron esos añadidos?
Jose Martí: En el proyecto Marina de Empresas, el objetivo ha sido crear un ecosistema innovador y flexible que permita adaptarse las diferentes situaciones y constantes cambios que caracterizan un entorno de trabajo emprendedor. Por ello, ha sido fundamental conseguir un equilibrio entre los espacios abiertos de trabajo en equipo y los espacios con un carácter más privado. Amparo Roig: Por otro lado, la digitalización se está convirtiendo en un factor clave desde comienzos del siglo XXI. Fue un auténtico reto añadir la tecnología necesaria para poder acoger a las personas que crearán las empresas del futuro. Observando la última selección de empresas, podemos ver que la mayor parte de ellas destacan especialmente por su enfoque digital. Que la arquitectura y su diseño posibilite, facilite y favorezca el trabajo de estas futuras empresas es una gran responsabilidad. En este sentido, queríamos que los emprendedores pudieran desarrollar sus ideas y proyectos en las mejores condiciones posibles facilitándoles su camino al éxito. Para ello entendimos que era necesario crear espacios amplios, y a la misma vez flexibles, a través del uso de transparencias, dobles alturas y conexiones visuales que consiguen ampliar y, de alguna manera, diluir los límites físicos entre las diferentes áreas. Espacios que oxigenan y potencian la comunicación, el conocimiento y el pensamiento a diferencia de las oficinas o espacios de trabajo cerrados o divididos en distintos departamentos.
Y en su web se lee “desde la arquitectura protegimos al edificio del excesivo soleamiento. Para que las instalaciones no tuviesen que consumir energía en resolver problemas, era mejor no crearlos. Eso es para nosotros eficiencia energética”. ¿Podrían explicar las soluciones de climatización y eficiencia energética?
Jose Martí: Partiendo del análisis y estudio de la estructura existente de las bases de la Copa América se introdujeron una serie de patios y lucernarios que permitieron introducir luz y ventilación natural en su interior. Alrededor de estas entradas de luz se
estructuran las aulas de aprendizaje y los espacios de trabajo en equipo permitiendo que todas ellos puedan gozar de la mejor iluminación natural posible. La privacidad y el control lumínico durante las clases se controlan mediante lamas verticales. Amparo Roig: En el caso de la piel exterior del edificio, para solventar la protección solar fueron diseñados dos sistemas de lamas de FRP, según las orientaciones. A sur, se plantearon unas finas lamas horizontales, cuya distancia se calculó para dejar entrar el sol durante el invierno, pero evitarlo en verano. A este y oeste, se dispusieron unas esbeltas lamas verticales de sección en L, orientadas para evitar la entrada de luz directa y evitar visuales cruzadas entre espacios enfrentados. Todos estos elementos “pasivos” han permitido reducir el consumo de energía del edificio y, en consecuencia, mejorar la eficiencia energética de todo el proyecto.
El edificio se prolonga fuera con una especie de explanada o espacio público o semipúblico. ¿Cuál fue su propósito al proyectar esta conexión tan singular, tan directa con el exterior?
Amparo Roig: La relación interior-exterior ha sido uno de los elementos más importantes para conseguir crear un entorno productivo y agradable. El gran mirador al sur consigue establecer una relación directa con el mar y toda la dársena y, a la misma vez, permite actuar de punto de encuentro, relación y descanso de los jóvenes emprendedores. Jose Martí: Igualmente los dos volúmenes en los que está distribuido el proyecto, la escuela Edem y la aceleradora Lanzadera, se relacionan por el intersticio preexistente entre las dos bases de la Copa América y al que se le ha dado un carácter urbano pensado para el descanso al aire libre. Igualmente, los respectivos comedores se relacionan y viven de este mismo espacio exterior creando una zona de relación común para los distintos usuarios. Es quizás en estos espacios donde surgen las mejores ideas.
¿Por qué creen que Valencia ha crecido dando la espalda a su mar? ¿Cree que Marina de Empresas salda la deuda de la ciudad con el mar? Y también en este sentido, ¿qué más pasos podrían darse a la hora reconciliar la ciudad con su mar?
Amparo Roig: Valencia es nuestra ciudad, la conocemos desde que nacimos y éramos muy conscientes de la asignatura pendiente que tenía con el mar. Este proyecto ha sido una gran oportunidad para mirar al mar y volcarnos a él. Jose Martí: Sin embargo, queda mucho trabajo por hacer. Revisar todo el límite marítimo de Valencia, la conexión del antiguo cauce del río Turia con el mar o revisar los barrios marítimos como el Cabañal, La Malvarrosa o Nazaret. Valencia no necesita recalificar más terreno para construir sino consolidar, aprovechar y mejorar lo que ya tiene. Proyectos de calidad que generen ciudad.
