DEFINIÇÕES ESTRUTURAIS

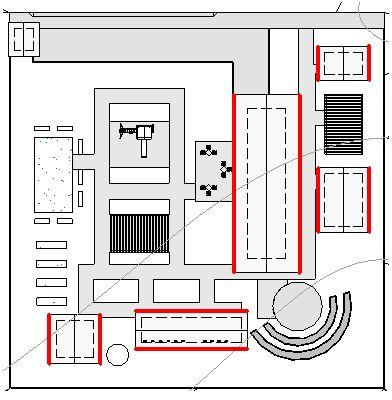

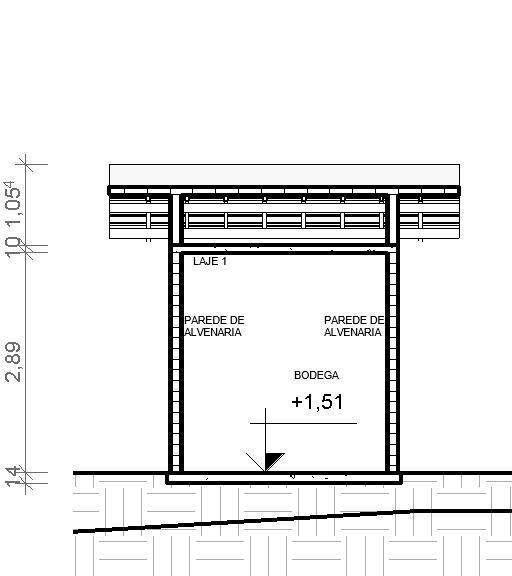

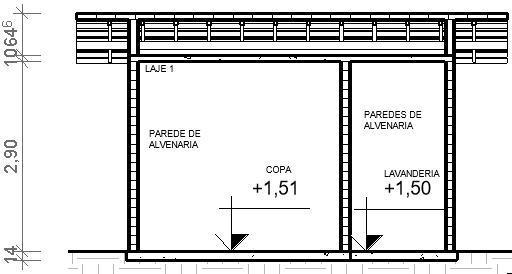

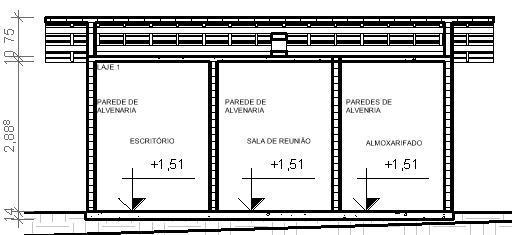

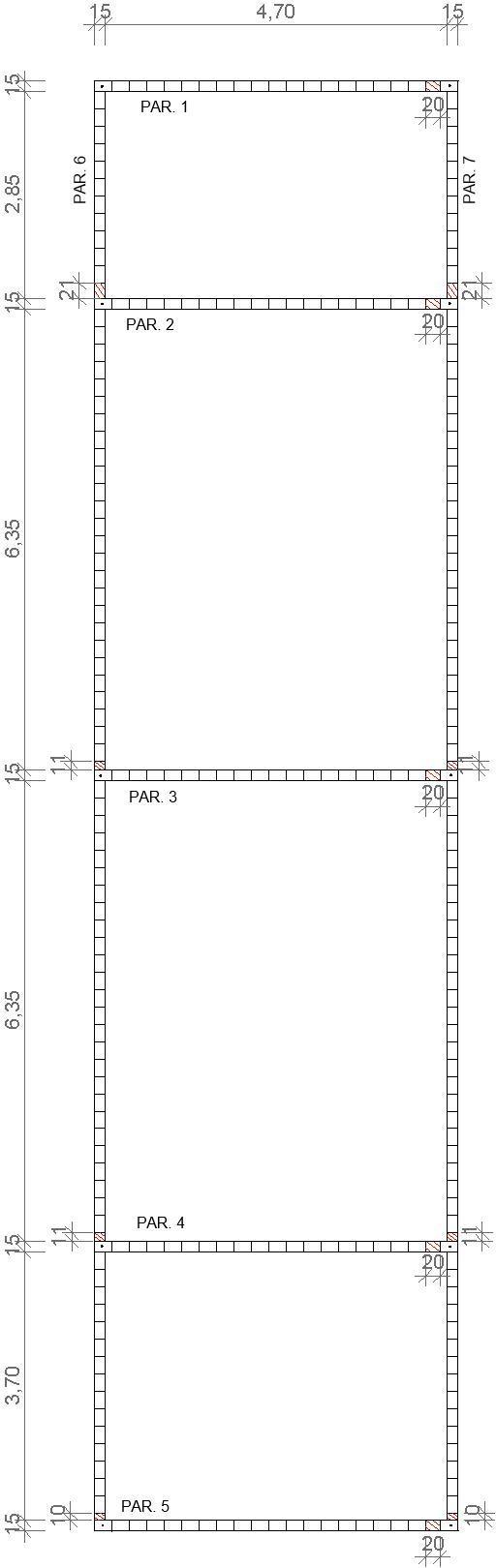

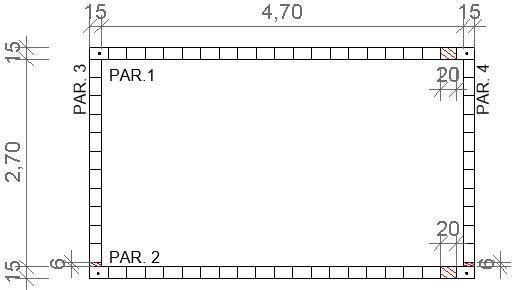

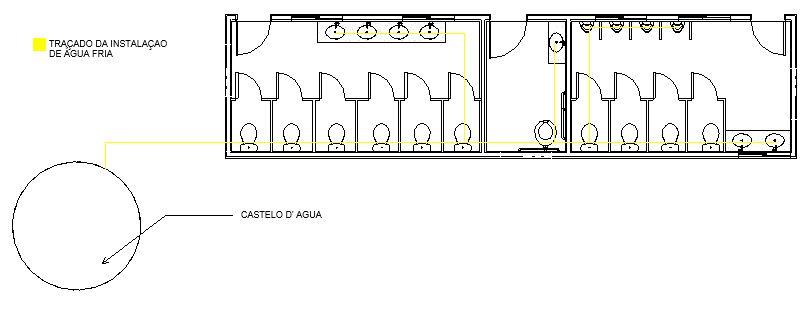

Instala Es De Gua Fria

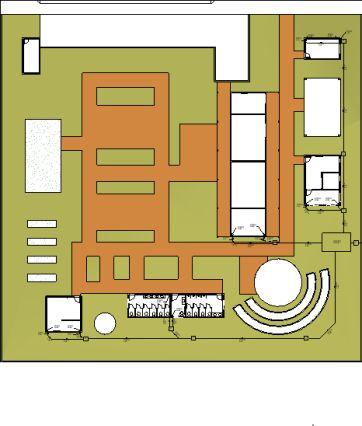

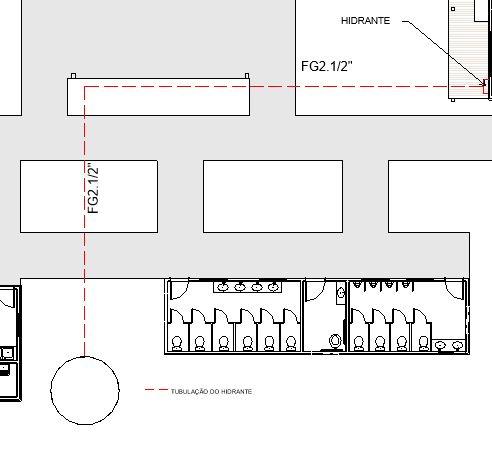

Acapacidade total do centro comunitário é de 250 pessoas, portanto, o consumo per capita da edificação, que se encaixa como edifício público, é de 50 L/dia. O consumo diário total, por sua vez, é de 25.000 L/dia. E adicionando a RTI de 7,5 m³ e os 600 Ldo ponto de hidrante (que será 1), obtemos o valor de 29,5 m³

Aforma de reservação será por meio do castelo d’água. Já as águas pluviais serão reservadas em uma cisterna.

A captação das águas pluviais será por meio de uma calha moldura redonda de PVC de 15 cm.

O aproveitamento dessas águas pluviais será por meio de uma cisterna de reuso destinada para a irrigação das vegetações do terreno. As prumadas terão os valores:

Bodega=Ø 75mm

Escritório/almoxarifado= Ø 100mm

Multiuso=Ø 150mm

Banheiros=Ø 100mm

Copa/lavanderia=Ø 100mm

Instala Es De Esgoto

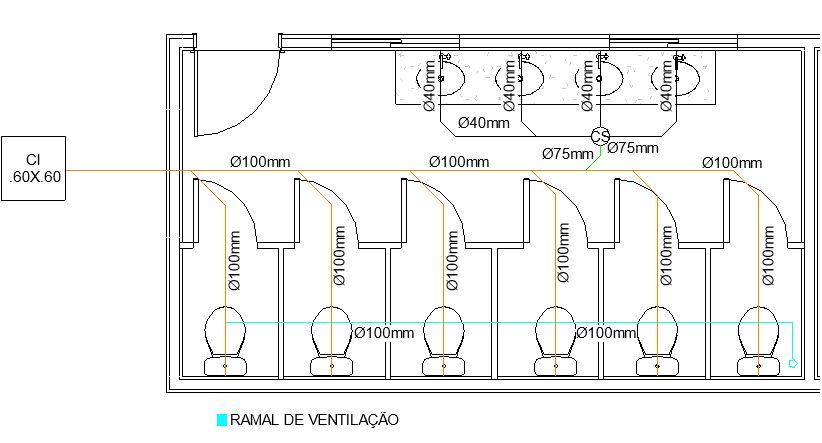

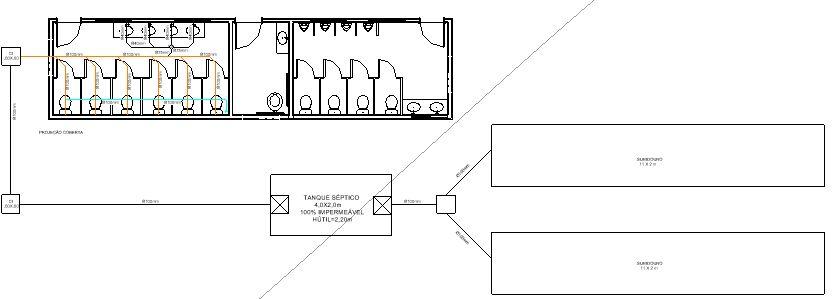

Decidimos fazer a instalação do banheiro feminino. Portanto começamos a calcular os UHC das bacias sanitárias e lavatórios para saber o valor da saída da caixa sifonada, que é de Ø 75mm. Em seguida calculamos os valores do diâmetro tubulação que irá para caixa de inspeção e por fim encontramos que o diâmetro adequado para o ramal de descarga que receberá os efluentes e será de Ø 100mm.
