FR-panneaux acoustiques en feutre

FR-panneaux acoustiques en feutre

Le panneau en feutre ignifuge Fog & Venø (Feutre-FR) est homologué conformément aux normes de test de l’UE EN 13823. Le panneau Feutre-FR a été testé à la fois horizontalement et verticalement, ce qui signifie que le panneau est approuvé pour être monté à la fois au plafond et au mur. Les panneaux

Feutre-FR sont homologués comme panneaux acoustiques Classe B. Avec cette homologation, nous pouvons fournir des panneaux acoustiques homologués résistants au feu, approuvés pour une utilisation dans les constructions publiques et privées, où des exigences sont posées pour les produits acoustiques approuvés résistants au feu.

Vous pouvez monter nos panneaux directement sur le mur porteur ou la cloison. Si vous souhaitez optimiser l’effet acoustique, vous pouvez monter les panneaux sur un cadre construit en bois, par exemple 45x45 mm, avec une isolation de 45 mm ; cela augmentera l’effet acoustique.

Notre panneau acoustique ignifuge est basé sur notre panneau acoustique standard avec un arrière en polyester, sur lequel les lamelles de contreplaqué sont fixées. Tout le panneau peut être monté de la même manière simple que nos panneaux standards (voir les instructions de montage).

Avec les panneaux acoustiques en feutre FR

Fog & Venø vous obtenez :

Homologation incendie

Les panneaux acoustiques Feutres-FR sont résistants au feu et répondent aux normes de sécurité les plus strictes (EN 13823 / Classe B).

Artisanat danois

Le design et la production danoises garantissent un haut niveau de qualité.

Matériaux respectueux de l’environnement Nos panneaux sont fabriqués en bois certifié FSC®

Climat intérieur sain

Nos panneaux acoustiques affinent l’acoustique de la pièce et le climat intérieur.

Caractéristiques :

• Production locale

Tous les panneaux sont produits au Danemark.

• Panneaux acoustiques pour la construction commerciale

Idéal pour les projets de construction commerciale, répond aux normes de sécurité EN 13823 / Classe B.

• Montage rapide

Montage facile et rapide.

• Utilisation minimale d’outils

Nécessite seulement peu d’outils pour le montage et l’ajustement.

• Construction légère

Les panneaux sont légers, ce qui simplifie la manutention.

• Options pour de surface variées

Possibilité de choisir parmi différentes surfaces de placage.

• Matériaux certifiés écologiques

Contreplaqué et placage certifiés FSC®

• Nettoyage

Nos panneaux peuvent être nettoyés facilement avec un chiffon humide essoré ou par un léger aspirateur.

Homologué résistant au feu conformément aux normes de test de l’UE EN 13823.

Panneaux en bois sont fabriqués en bois et en placage certifiés FSC® ainsi que d’autres matériaux contrôlés.

FSC® C165957

Bois recyclable.

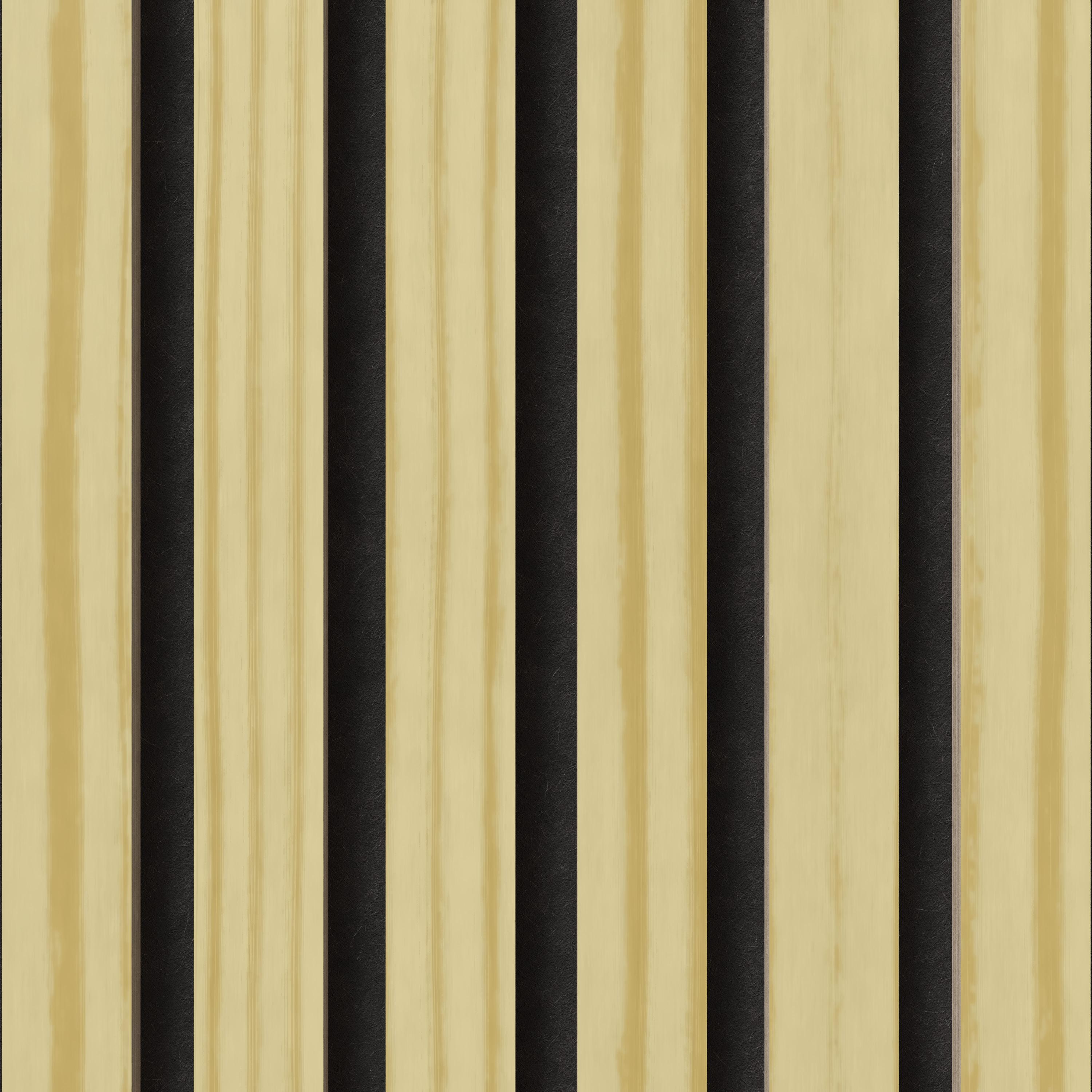

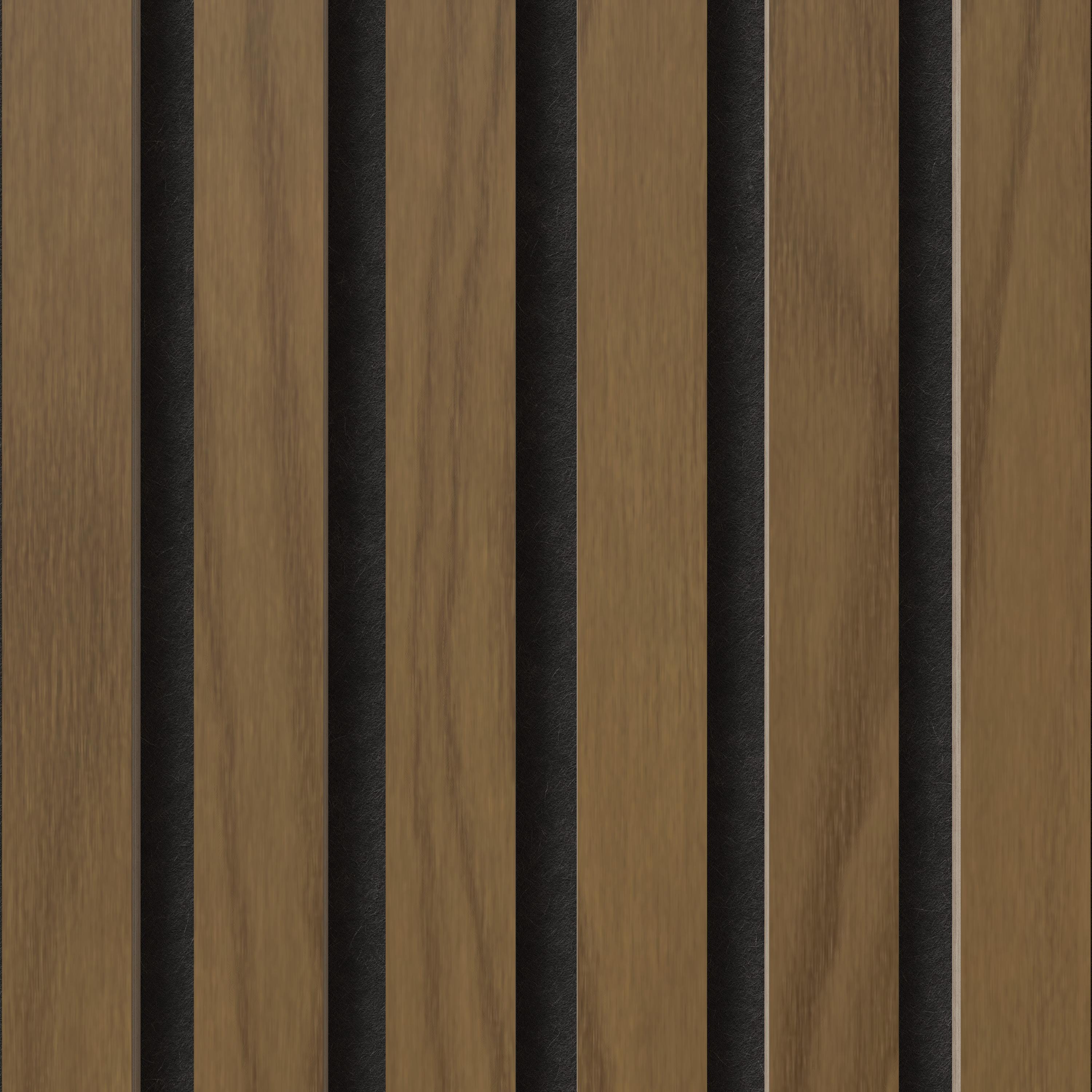

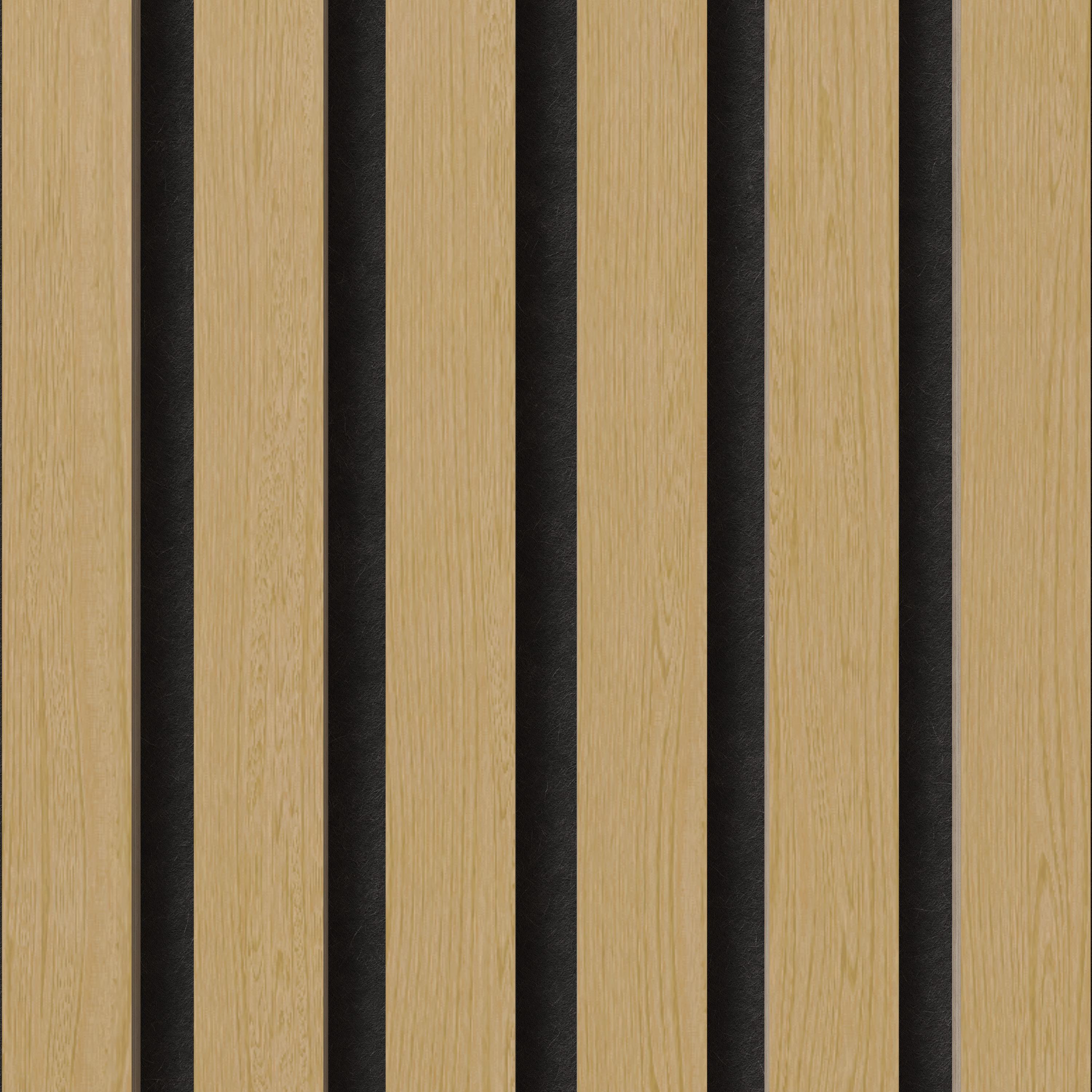

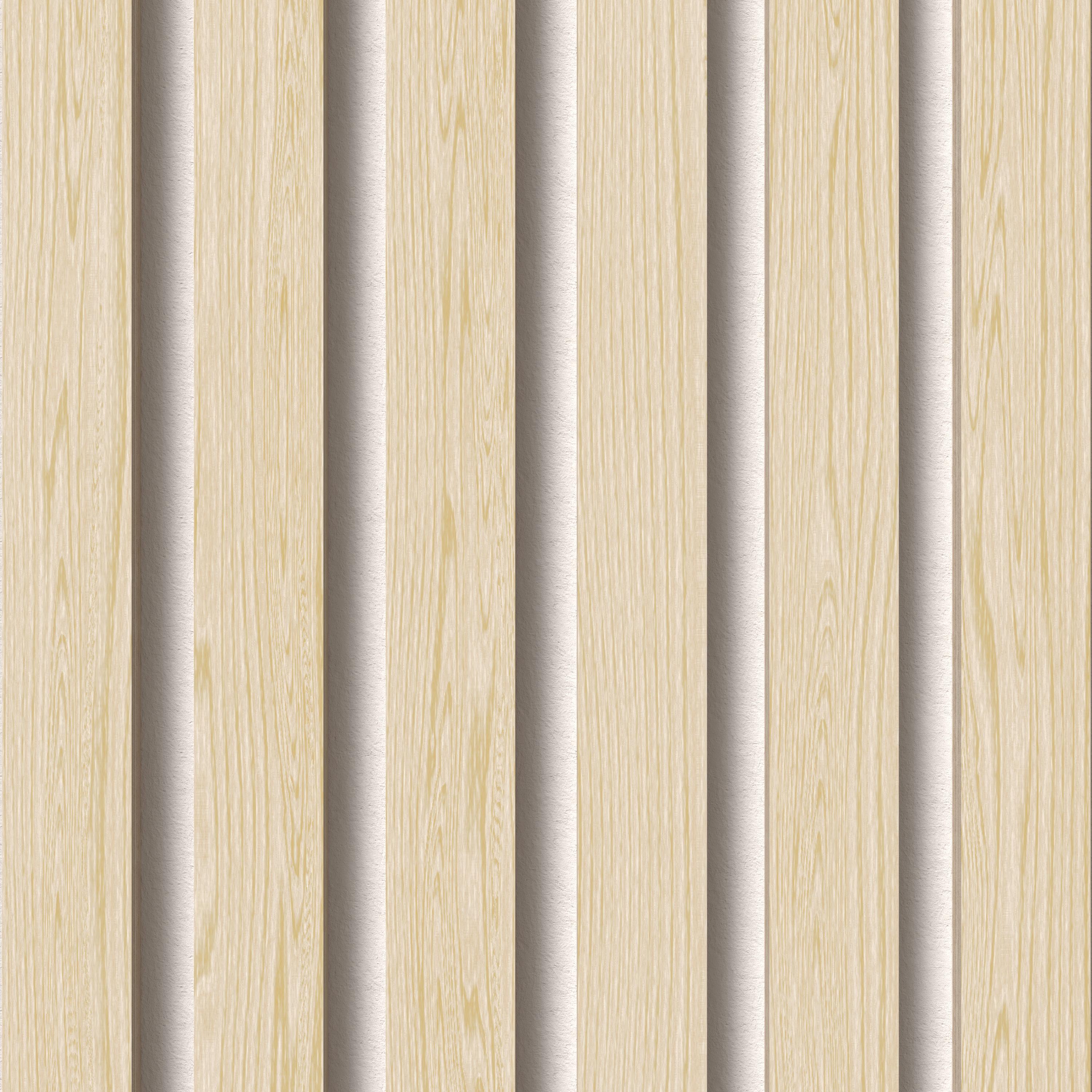

Pin
Chêne
Chêne Blanc

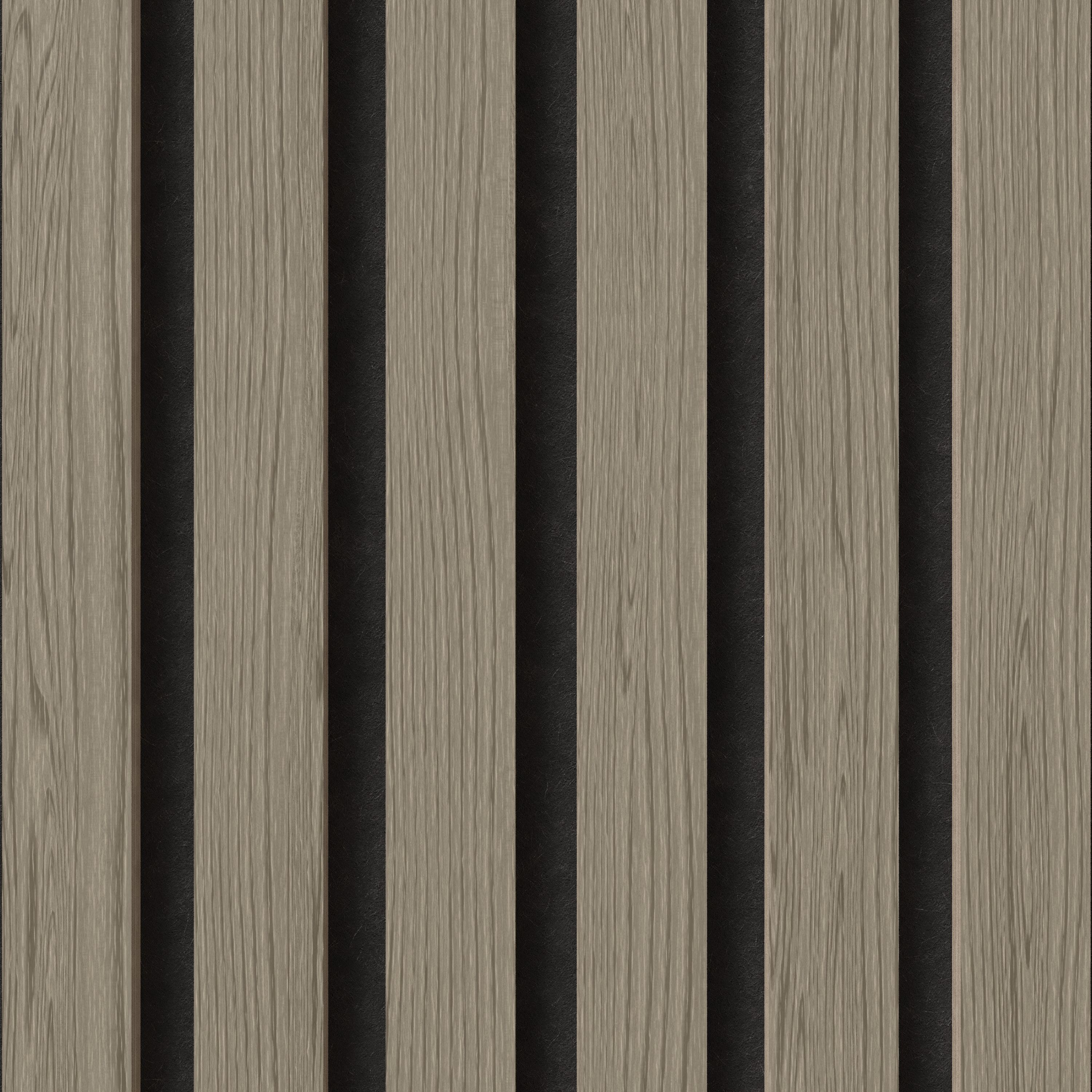

Chêne Gris
Chêne Fumé
Noyer Américain

Spécifications

EN 13823 / B-s2,d0

de lamelle Placage

EN 13823 / B-s1,d0

de lamelle de 27 mm

mm

1mm)

mm

de lamelle de 31 mm

mm

m m

1mm)

mm

mm

1mm)

mm

Taille de lamelle de 40 mm

mm

1mm)

mm

1mm)

mm

Tolérances

La perpendicularité : +/- 1mm

L’épaisseur : +/- 1mm

Poids : +/- 10%

Taille
Taille

Guide de montage pour panneaux acoustiques avec isolation

En intégrant une isolation entre le mur et les panneaux acoustiques, vous améliorez non seulement la qualité et le contrôle du son, mais vous contribuez également à la sécurité incendie de la pièce. Ce guide vous accompagnera pas à pas dans le processus de montage de vos panneaux acoustiques avec l’ajout d’une isolation en laine minérale.

Matériel nécessaire :

• Lattes 45 x 45 / 45 x 90

• Laine minérale de 45 / 90 mm

• Vis de montage (longueur minimale : 4,0 x 30 mm)

1. Installation des lattes

Commencez par disposer vos lattes de 45 x 45 mm sur la zone souhaitée. Cela constitue la structure de base pour le cadre. Installez ensuite les lattes à l’intérieur du cadre avec un espacement de 600 mm d’un bord à l’autre. Cela garantit un support adéquat pour l’isolation et les panneaux acoustiques.

2. Pose de la laine minérale

Une fois le cadre en place, insérez l’isolation en laine minérale dans les espaces ouverts entre les lattes. Veillez à ce que la laine minérale remplisse complètement les espaces sans laisser de poches d’air, afin de minimiser les risques d’incendie.

3. Montage des panneaux acoustiques

Fixez les panneaux acoustiques aux lattes à l’aide de vis. Utilisez trois vis par latte pour garantir une fixation stable.

Reportez-vous à la figure 3 pour un guide visuel de la position des vis et de la technique de montage.

Outils recommandés :

• Niveau à bulle

• Visseuse électrique

• Scie plongeante ou scie circulaire pour les ajustements

• Pistolet à mastic pour une fixation avec colle

• Optionnel : Scie sauteuse pour les découpes

Figure

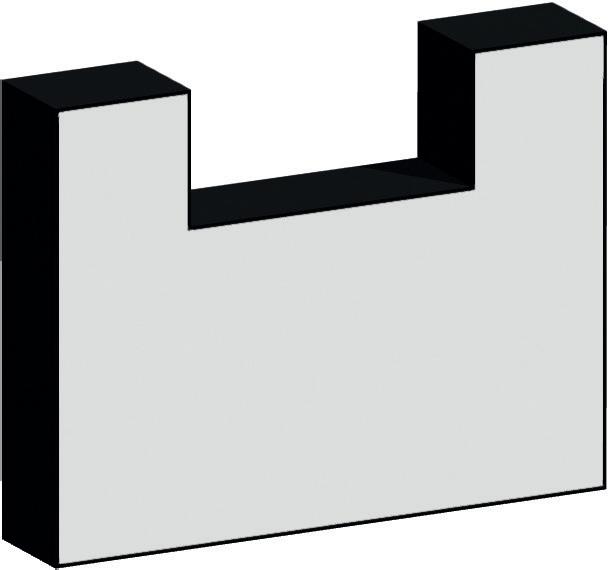

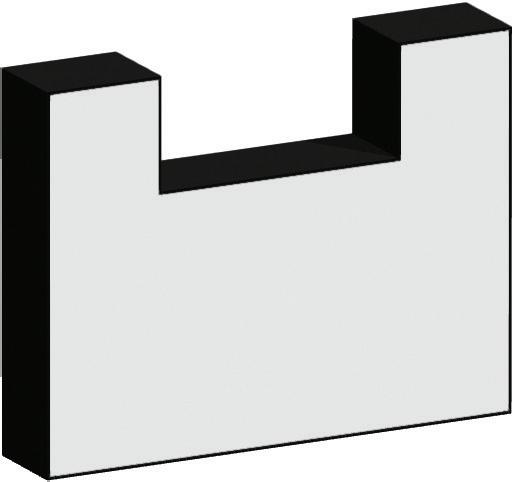

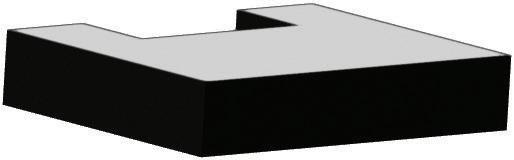

Montage avec entretoises

Pour garantir un espacement correct entre les panneaux, utilisez nos cales d’espacement.

• Placez deux cales sur la dernière latte du panneau déjà fixé – environ 50 cm du haut et du bas.

• Poussez ensuite le panneau suivant contre les cales pour le positionner correctement.

Cette méthode garantit un espacement uniforme entre tous les panneaux.

Figure 1
Figure 2
Figure 3

Mesures acoustiques

Test de son conformément à DS/EN ISO 354:2003

Test de son avec isolation de 45mm

Zone de test : 10,8 m2

Volume de la salle : 215 m3

Surface de la salle : 305 m2

Test de son avec installation directement sur le mur

Zone de test : 10,8 m2

Volume de la salle : 215 m3

Surface de la salle : 305 m2

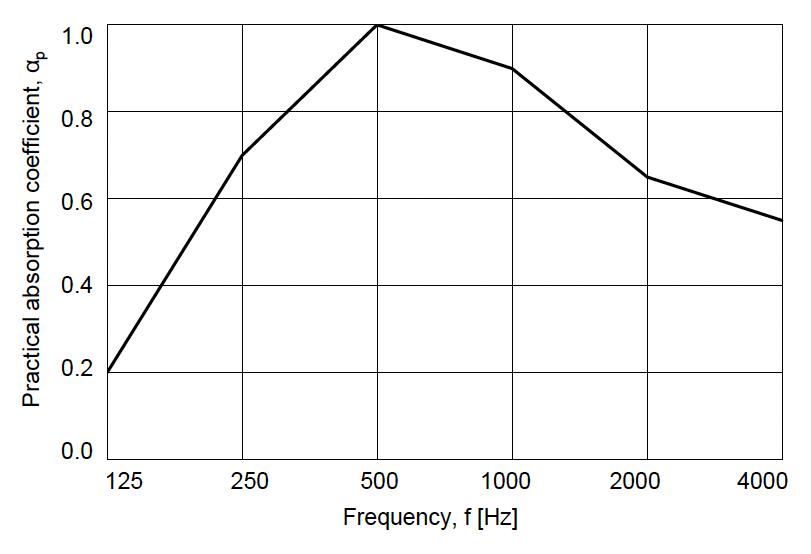

Figure 1 : Test de son avec une isolation de 45mm derrière le panneau. Cadre fermé autour du bord.

Coefficient d’absorption pratique, coefficient d’absorption pondéré et classe d’absorption selon EN ISO 11654:1997 :

a w = 0.70(MH)*

Classe d’absorption : C

*Il est fortement recommandé d’utiliser cette évaluation unique en combinaison avec la courbe complète du coefficient d’absorption sonore.

Figure 2 : Le test de son montre un montage directement sur le mur.

Coefficient d’absorption pratique, coefficient d’absorption pondéré et classe d’absorption selon EN ISO 11654:1997 :

a w = 0.35(MH)*

Classe d’absorption : D

*Il est fortement recommandé d’utiliser cette évaluation unique en combinaison avec la courbe complète du coefficient d’absorption sonore.

Test de résistance au feu

Test au feu avec des lamelles de 40 mm selon EN 13823:2020

Un panneau sécurisé pour votre projet

Le panneau homologué résistant au feu de Fog & Venø est classé comme produit EN 13823 / B-s1,d0. Le graphique suivant montre que le produit répond pleinement aux exigences - et a classification potentielle en tant que A2/B-s1,d0

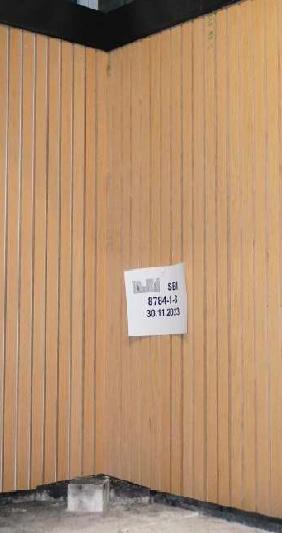

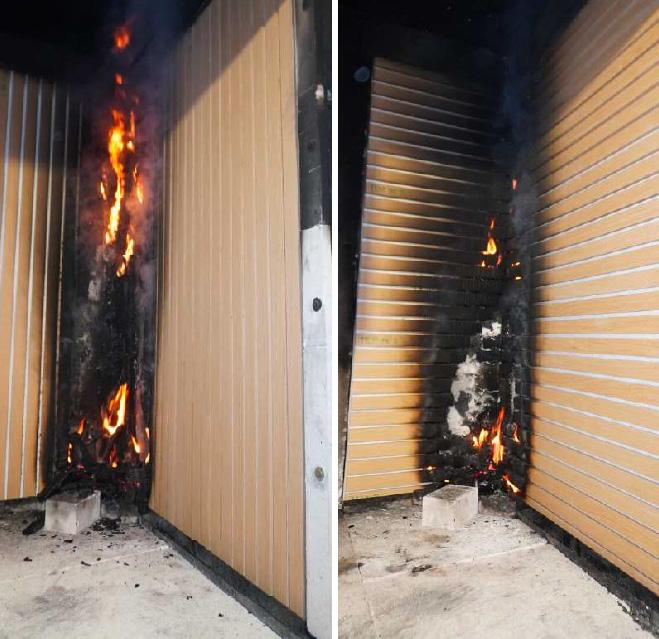

1 : Montage d’essai à SBI – Orientation verticale et horizontale des lamelles.

2 : Échantillons (N° 8784-1-3 et 8784-1-7) après le test.

Potential classification

Class A2/B

Smoke production s1

Flaming droplets/particles d0

Figure
Figure

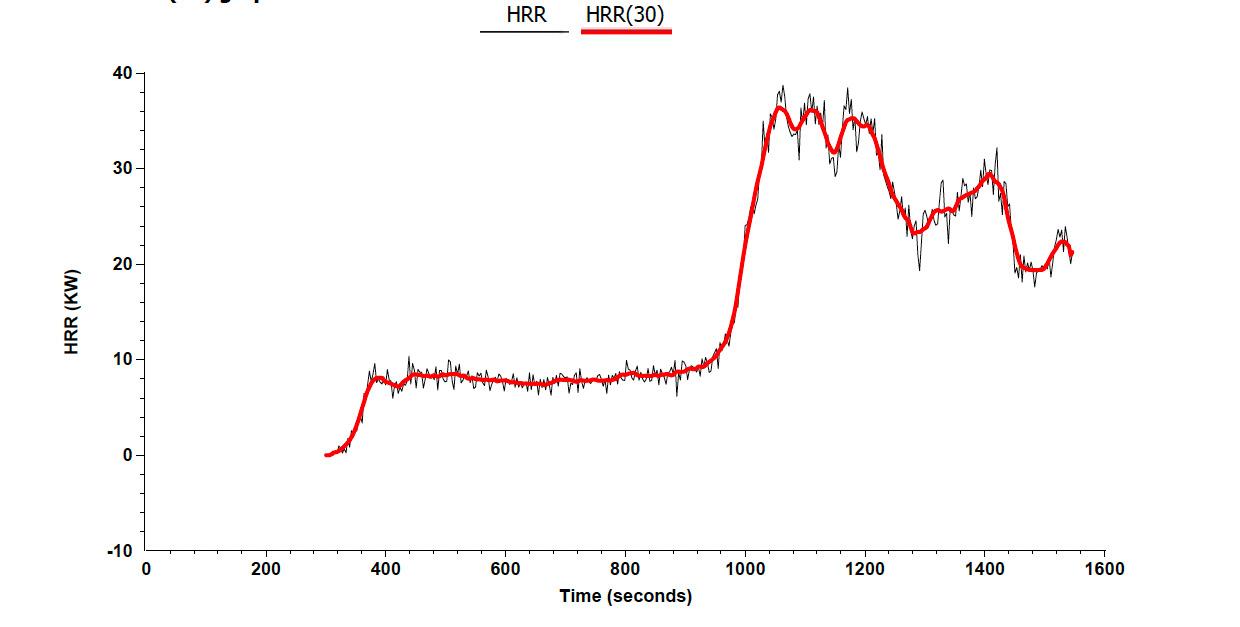

HRR and HRR(30) graph

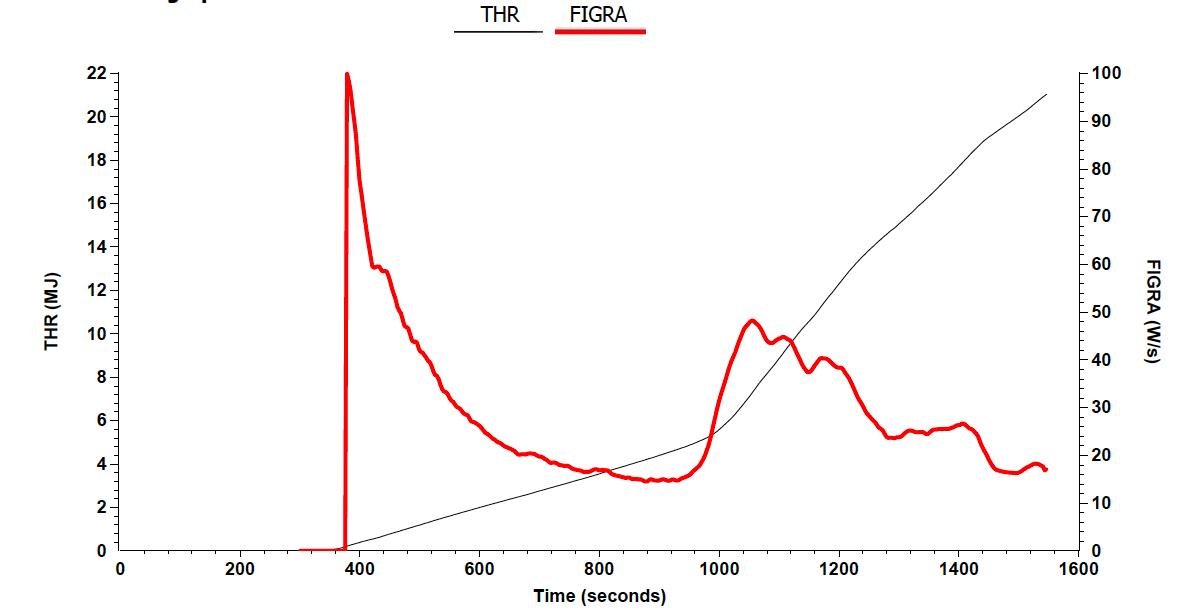

THR and FIGRA graph

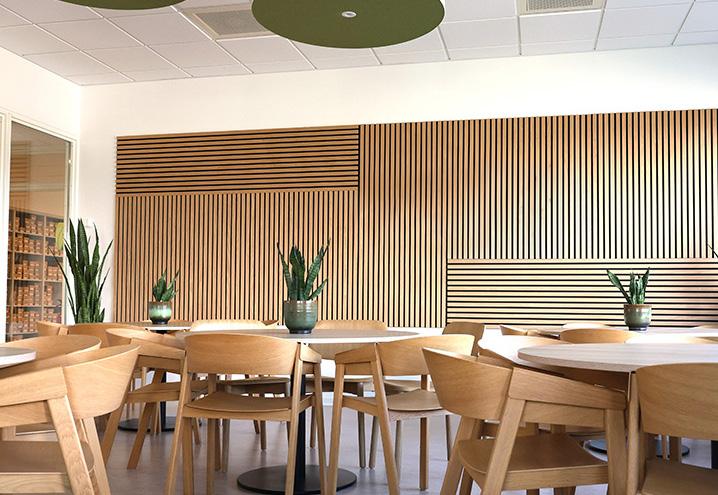

Étude de cas

Maison

de Santé de Vejle

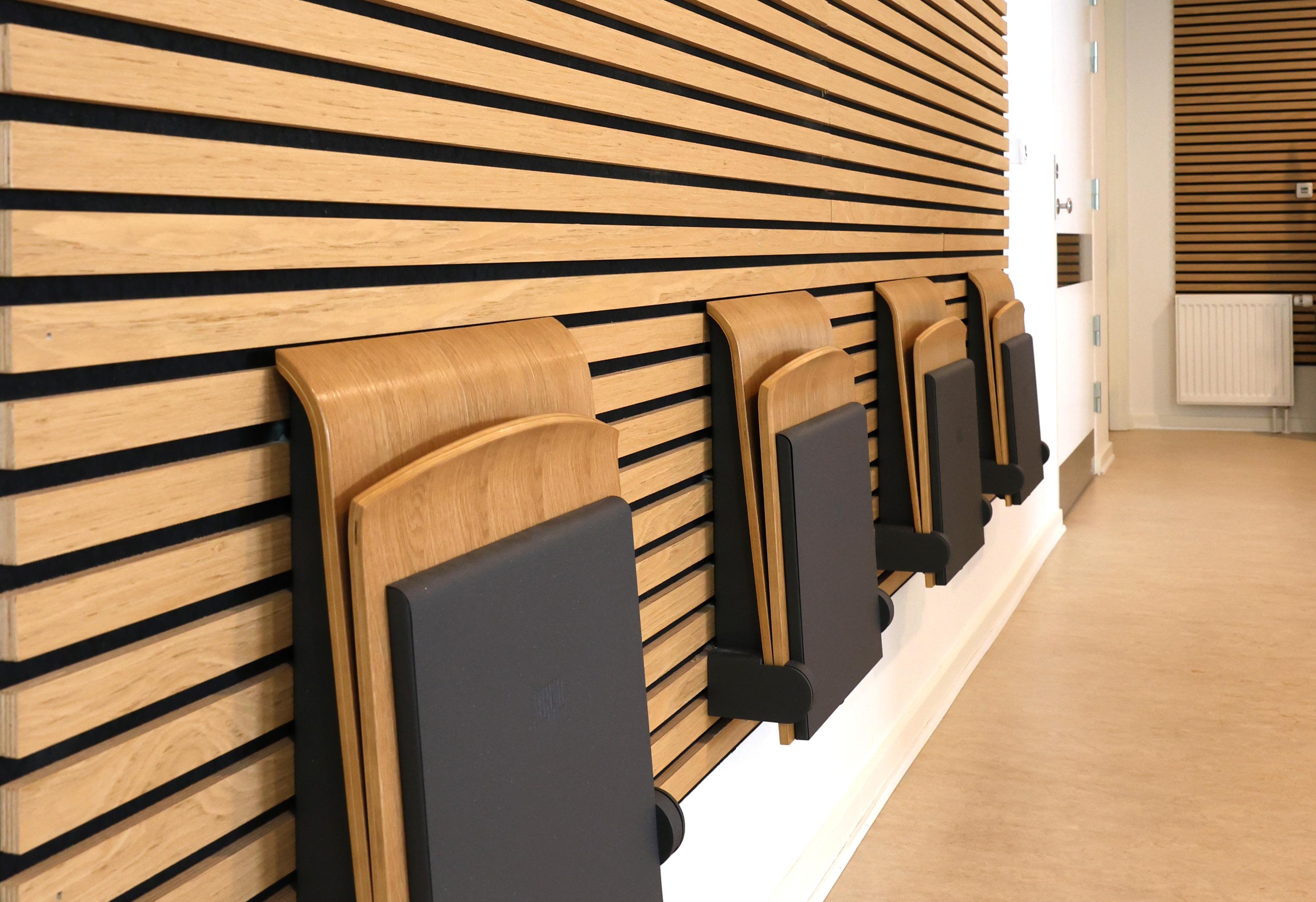

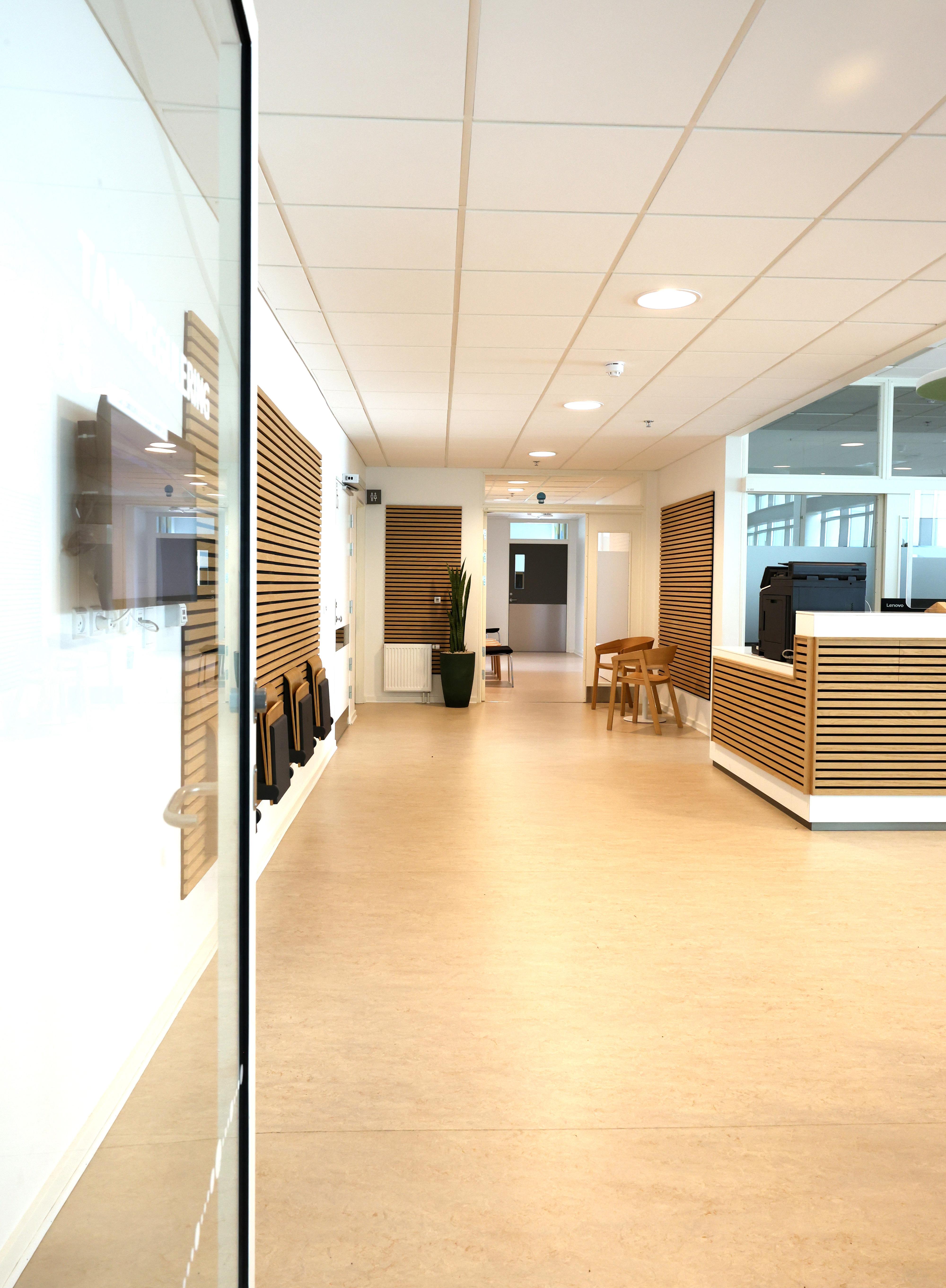

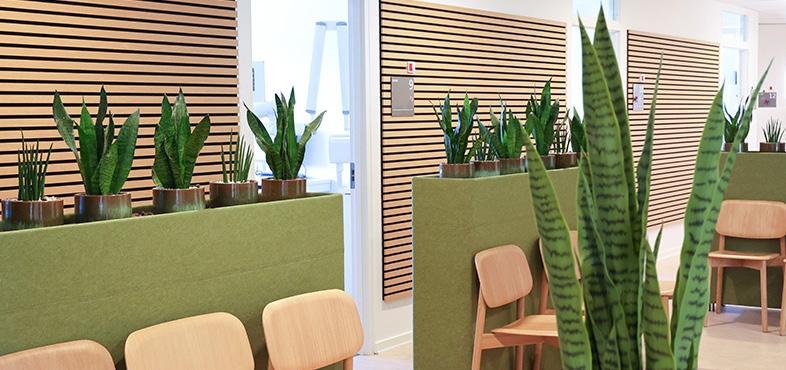

Panneaux acoustiques ignifugés pour la Maison de Santé de Vejle

La nouvelle Maison de Santé de Vejle avait besoin d’une solution pour améliorer l’acoustique de sa clinique dentaire tout en répondant à des exigences strictes en matière de résistance au feu. En collaboration avec un architecte local, les panneaux acoustiques ignifugés FR-Filt de Fog & Venø ont été choisis.

L’installation a été réalisée par le maître charpentier Rune Linderoth, qui a salué la facilité de pose des panneaux. Le résultat : une amélioration significative de l’acoustique et un environnement ignifuge apportant calme et sérénité aux patients comme au personnel.

« En tant que maître charpentier, je recommande vivement les panneaux acoustiques ignifugés. Ils sont extrêmement faciles à poser et très agréables à travailler. » – Rune Linderoth, Linderoth Entreprise ApS

Cette solution illustre la capacité de Fog & Venø à fournir des produits alliant esthétique, fonctionnalité et sécurité.

Fog & Venø est un fabricant danois leader de panneaux décoratifs et acoustiques, avec ou sans propriétés acoustiques. Ces produits sont conçus et fabriqués avec un accent sur l’artisanat danois et une quête constante de haute qualité. Les panneaux sont adaptés pour être montés aussi bien sur les murs que sur les plafonds.

Fog & Venø entretient un partenariat stratégique avec les fournisseurs de matériaux leaders mondiaux tels que le placage de bois, le linoléum, le film et le laminé, ce qui garantit que tous les produits Fog & Venø maintiennent un haut standard et offrent une large gamme d’options. Cela signifie qu’il y a constamment de l’écho dans la pièce, et c’est là que nos panneaux acoustiques font une grande différence.

Nos panneaux acoustiques produits au Danemark brisent le son et absorbent l’onde sonore, de sorte qu’elle meurt lorsqu’elle frappe les panneaux. Cela signifie que l’onde sonore est éliminée et que le temps de réverbération est réduit, ce qui améliorera le climat intérieur et la sensation de bien-être dans la pièce, que nous parlions de constructions privées, commerciales ou publiques.

Informations de contact

Fog & Venø A/S

Buntmagervej 5, DK-7490 Aulum

Tél. : (+45) 88 77 83 70

hello@fog-veno.com www.fog-veno.com
