ES - Acoustic Design Panels - Datasheet

Paneles de diseño acústico 60x60 / 120x60

| Información del producto

| Información del producto

Paneles de diseño acústico Los Paneles de diseño acústico Fog & Venø abren la puerta a posibilidades de diseño que permiten la creación de patrones y motivos únicos en el hogar. Estos paneles de diseño comparten las mismas cualidades excepcionales que nuestros paneles estándar, incluyendo beneficios acústicos. El panel cuadrado está equipado con bordes de fieltro en los cuatro lados, lo que le brinda la oportunidad de crear espacios excepcionales con gran flexibilidad de diseño.

Funciones: •

Producción local Todos los paneles son producidos en Dinamarca.

•

Precio atractivo por metro cuadrado Competitivo en el mercado.

•

Montaje rápido Fácil y rápido de instalar.

•

Los paneles de diseño están disponibles en varias versiones. Nuestra chapa de madera auténtica muestra variaciones de tonos naturales que añaden carácter y crean una atmósfera única en cualquier habitación. Tenga en cuenta que estas variaciones de tono pueden variar.

Uso mínimo de herramientas Requiere solo unas pocas herramientas para montaje y ajuste.

•

Construcción ligera Los paneles tienen poco peso, lo que facilita su manejo.

Con nuestros paneles de diseño de obtienes:

•

Variedad de opciones de superficie Posibilidad de elegir entre diferentes acabados de chapa

•

Aceitado de la chapa Opción de comprar aceites de cuidado para mantener y tonificar la chapa superficial.

Artesanía danesa Fabricado en Midtjylland, garantizando altos estándares de calidad a través del diseño y la producción danesa.

•

Materiales certificados ambientalmente MDF y chapa certificados por FSC® y MDF aprobado por CARB2.

Materiales ecológicos Nuestros paneles de madera están hechos de madera certificada por FSC® y fieltro hecho de materiales reciclados.

•

Fácil limpieza Los paneles se pueden limpiar fácilmente con un paño húmedo escurrido.

Libertad creativa Puedes organizarlos horizontal o verticalmente, o combinarlos para crear diseños únicos.

Diseño exclusivo Un aspecto exclusivo producido con un enfoque en estética y elegancia.

Elección responsable Después de su vida útil, los paneles pueden reciclarse, lo que subraya nuestro compromiso con el diseño responsable y la conciencia medioambiental.

La mayoría de nuestros paneles acústicos están certificados por FSC®: busque la marca FSC en la etiqueta del producto.

FSC® C165957 Clasificado como madera reciclada.

2 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com

Paneles de diseño acústico

Roble

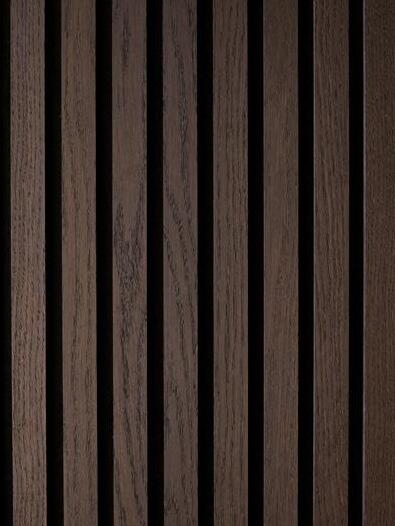

Roble Ahumado

Nogal Americano

4023 - Nero

4132 - Ash

4174 - Conifer

Roble

4184 - Olive

4179 - Smokey Blue

Nogal Americano

Opciones de fieltro

Negro

Gris Oscuro

Gris

Gris Claro

Blanco

3 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com

| Información del producto

Especificaciones m2

Chapa

Dimensiones

m2

Peso

Roble

600 x 600 x 18,5 mm 1200 x 600 x 18,5 mm

0,36 0,72

2,4 kg.

4,8 kg.

Roble Ahumado

600 x 600 x 18,5 mm 1200 x 600 x 18,5 mm

0,36 0,72

2,4 kg.

4,8 kg.

Nogal Americano

600 x 600 x 18,5 mm 1200 x 600 x 18,5 mm

0,36 0,72

2,4 kg.

4,8 kg.

Dimensiones

m2

Peso

4023 Nero

600 x 600 x 19 mm 1200 x 600 x 19 mm

0,36 0,72

2,6 kg.

5,2 kg.

4132 Ash

600 x 600 x 19 mm 1200 x 600 x 19 mm

0,36 0,72

2,6 kg.

5,2 kg.

4174 Conifer

600 x 600 x 19 mm 1200 x 600 x 19 mm

0,36 0,72

2,6 kg.

5,2 kg.

4184 Olive

600 x 600 x 19 mm 1200 x 600 x 19 mm

0,36 0,72

2,6 kg.

5,2 kg.

4179 Smokey Blue

600 x 600 x 19 mm 1200 x 600 x 19 mm

0,36 0,72

2,6 kg.

5,2 kg.

Linóleo

Núcleo

Núcleo

Fieltro

Fieltro

Disponible en varias opciones de superficie Tolerancias Tolerancias: +/- 3 mm. Rectitud: Longitud/anchura +/- 2 mm. Peso +/- 10%

4 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com

Paneles de diseño acústico Chapa (+/- 1mm) 27,0 mm (+/- 1mm) 13,0 mm

0,5 mm

6,5 mm

9,0 mm

9,0 mm

Linóleo (+/- 1mm) 27,0 mm

1,0 mm

(+/- 1mm) 13,0 mm

6,5 mm 9,0 mm

600 mm 9,0 mm

mm (+/-600,00 2 mm) 600 mm

Drawn date 08/05/24 Drawn by SHN

AWAITING APPROVAL

Scale

Version 1.0

Page size A4

2mm) 600 600 mm (+/-(+/2 mm) mm

Page no.

2/2 Art. no.

Træpaneler

Approved date Approved by

Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64

AWAITING APPROVAL

Drawn date 08/05/24

Scale

Drawn by SHN

Linoleum akustikpanel

Version 1.0

Page size A4

2mm)600 600 mm (+/-(+/2 mm) mm

587 mm

600 mm

Page no.

2/2 Art. no.

Approved date

mm (+/-1200,00 2 mm) 1200 mm

Approved by

Buntmagervej 5, DK-7490 Aulum - CVR: 33 88 04 64

(+/- 1mm) 13,3 mm

(+/- 2mm) 6,5 mm

(+/- 1mm) 26,7 mm

(-1/+2mm) 6,5 mm

AWAITING APPROVAL Drawn date 21/02/24 19/08/24

Version Scale 1:15 1.0

Drawn by SHN SOL

TræpaneP CLEAR 5 600x120

Approved date Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com Approved by

Buntm

| Información del producto

Mediciones acústicas

Prueba de sonido según DS/EN ISO 354:2003 Prueba de sonido con 45 mm de aire detrás del panel Área de prueba: 10,8 m2 Volumen de la habitación: 215 m3 Área superficial de la habitación 305 m2

Prueba de sonido con montaje directo en la pared Área de prueba: 10,8 m2 Volumen de la habitación: 215 m3 Área superficial de la habitación 305 m2

Frequency [Hz]

s

Frequency [Hz]

s

100

0.09

100

0.02

125

0.22

125

0.02

160

0.30

160

0.02

200

0.53

200

0.05

250

0.56

250

0.05

315

0.87

315

0.11

400

0.99

400

0.16

500

0.97

500

0.26

630

0.97

630

0.32

Reg. no. 100

800

TEST Reg. no. 100

Graph Sheet 1

1.02 0.46 Laboratory measurement of800 sound absorption according to

ory measurement of sound absorption according to 1k 1.02 EN ISO 354:2003 354:2003 1.25k

Fog & Venø A/S, Buntmagervej 5,1.6k 7490 Aulum, Denmark

0.91

0.87 Date of test:

0.80 Test specimen: Product: Acupanels Træ Panel

Thickness: 20 mm

3.15k

20 mm (Type A mounting)

Test area:

10.8 m²

Room volume:

215 m³

Room surface:

305 m²

1.2

Frequency αs f 0.8 [Hz] 100 0.02 125 0.02 0.6 160 0.02 200 0.05 0.4 250 0.05 315 0.11 0.2 400 0.16 500 0.26 630 0.32 0.0 125 500 1000 2000800 4000 250 0.46 Frequency, f [Hz] 1000 0.63 1250 0.78 1600 Figura 1: Prueba de sonido montada con2000 45 mm de0.97 1.11 aire detrás del panel. Marco cerrado alrededor 2500 del 1.05 3150 0.88 borde.

4000 0.75 5000 0.68

1.0

1.2

0.09 0.22 0.30 0.53 0.56 0.87 0.99 0.97 0.97 1.02 1.02 0.91 0.90 0.87 0.80 0.81 0.77 0.71

ogy, 10 November 2022

e and Vibrations

6

0.71

1.0

Sound absorption coefficient, αs

Sound absorption coefficient, αs

305 m² αs

0.81

Thickness: 20 mm

Construction 0.77 height:

215 m³

1.25k

0.78

13 October 2022

2k 2.5k

5k

0.63

Fog & Venø A/S, Buntmagervej 5,1.6k 7490 Aulum, Denmark

Product: Acupanels Træ Panel

10.8 m²

1k

Client: 0.90

13 October 2022

65 mm (Type E-65 mounting with mineral wool) 4k

Graph Sheet 1

0.97

2k

1.11

2.5k

1.05

3.15k

0.88

4k

0.75

5k

0.68

0.8 0.6 0.4 0.2

0.0

125

250

500

1000

2000

4000

Frequency, f [Hz]

Figura 2: La prueba de sonido muestra el montaje directo en la pared.

Pruebas: Prueba de formaldehído: Instituto Tecnológico Danés de calidad del aire interior: Instituto TeFORCE Technology, 10 November Prueba 2022 cnológico Danés Liisa Sell Prueba acústica: Instituto Tecnológico Danés Acoustics, Noise and Vibrations

Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com

Paneles de diseño acústico

Instrucciones de montaje 60x60 A

120x60 B

A

B

1.

1.

1.

1.

2.

8505000000 rev. 290824

8504000000 rev. 290824

2.

Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum

Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum

Ajuste del panel: Si necesitas ajustar los paneles en anchura o longitud, te recomendamos usar una sierra de inmersión o una sierra circular para el corte.

Montaje alternativo: Pistola de clavos de inmersión

7 Fog & Venø A/S | Buntmagervej 5, DK-7490 Aulum | Tel: (+45) 88 77 83 70 | hello@fog-veno.com | www.fog-veno.com

Fog & Venø es un destacado fabricante danés de paneles acústicos y decorativos, tanto con como sin propiedades acústicas. Estos productos están diseñados y fabricados con un enfoque en la artesanía danesa y una constante búsqueda de alta calidad. Los paneles son adecuados para su instalación tanto en paredes como en techos.

Fog & Venø tiene una colaboración estratégica con los principales proveedores mundiales de materiales como chapa de madera, linóleo, láminas y laminados, lo que garantiza que todos los productos de Fog & Venø mantengan un alto estándar y una amplia gama de opciones. Esto significa que siempre hay reverberación en la habitación, y aquí es donde nuestros paneles acústicos marcan la diferencia.

Nuestros paneles acústicos fabricados en Dinamarca rompen el sonido y absorben la onda sonora, haciendo que se disipe cuando golpea los paneles. Esto significa que la onda sonora se elimina y el tiempo de reverberación se acorta, lo que mejorará el ambiente interior y la sensación de bienestar en la habitación, ya sea en entornos privados, comerciales o públicos.

Información de contacto: Fog & Venø A/S Buntmagervej 5, DK-7490 Aulum Tlf: (+45) 88 77 83 70 hello@fog-veno.com www.fog-veno.com
