Druckschalter / Drucktaster

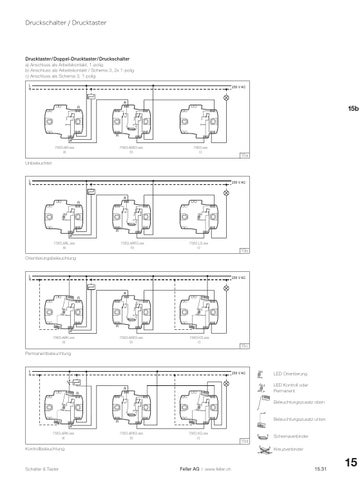

Drucktaster / Doppel-Drucktaster / Druckschalter a) Anschluss als Arbeitskontakt, 1-polig b) Anschluss als Arbeitskontakt / Schema 3, 2x 1-polig c) Anschluss als Schema 3, 1-polig L N
230 V AC
A
15b
R
R A
7563.AR.xxx a)
7563.AR63.xxx b)
7563.xxx c)
15a
Unbeleuchtet
L N
230 V AC
A R
R A
7563.ARL.xxx a)
7563.AR63.xxx b)
7563.LS.xxx c)
15b
Orientierungsbeleuchtung
L N
230 V AC
A R
R A
7563.ARK.xxx a)
7563.AR63.xxx b)
7563.KS.xxx c)
15c
Permanentbeleuchtung
L N
230 V AC
LED Orientierung LED Kontroll oder Permanent
A R
Beleuchtungszusatz oben
Beleuchtungszusatz unten
R
15
A
7563.ARK.xxx a)
7563.AR63.xxx b)
7563.KS.xxx c)
Kontrollbeleuchtung
