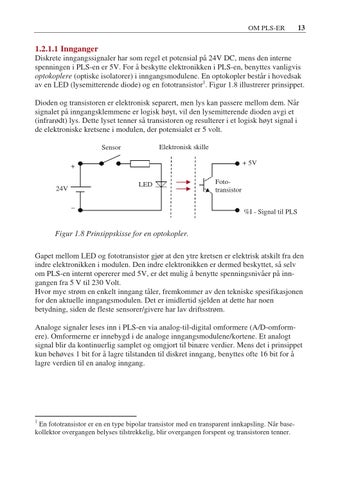

OM PLS-ER
13
1.2.1.1 Innganger Diskrete inngangssignaler har som regel et potensial på 24V DC, mens den interne spenningen i PLS-en er 5V. For å beskytte elektronikken i PLS-en, benyttes vanligvis optokoplere (optiske isolatorer) i inngangsmodulene. En optokopler består i hovedsak av en LED (lysemitterende diode) og en fototransistor1. Figur 1.8 illustrerer prinsippet. Dioden og transistoren er elektronisk separert, men lys kan passere mellom dem. Når signalet på inngangsklemmene er logisk høyt, vil den lysemitterende dioden avgi et (infrarødt) lys. Dette lyset tenner så transistoren og resulterer i et logisk høyt signal i de elektroniske kretsene i modulen, der potensialet er 5 volt. Elektronisk skille
Sensor
+ 5V
+ LED
24V
Fototransistor
_ %I - Signal til PLS
Figur 1.8 Prinsippskisse for en optokopler. Gapet mellom LED og fototransistor gjør at den ytre kretsen er elektrisk atskilt fra den indre elektronikken i modulen. Den indre elektronikken er dermed beskyttet, så selv om PLS-en internt opererer med 5V, er det mulig å benytte spenningsnivåer på inngangen fra 5 V til 230 Volt. Hvor mye strøm en enkelt inngang tåler, fremkommer av den tekniske spesifikasjonen for den aktuelle inngangsmodulen. Det er imidlertid sjelden at dette har noen betydning, siden de fleste sensorer/givere har lav driftsstrøm. Analoge signaler leses inn i PLS-en via analog-til-digital omformere (A/D-omformere). Omformerne er innebygd i de analoge inngangsmodulene/kortene. Et analogt signal blir da kontinuerlig samplet og omgjort til binære verdier. Mens det i prinsippet kun behøves 1 bit for å lagre tilstanden til diskret inngang, benyttes ofte 16 bit for å lagre verdien til en analog inngang.
1
En fototransistor er en en type bipolar transistor med en transparent innkapsling. Når basekollektor overgangen belyses tilstrekkelig, blir overgangen forspent og transistoren tenner.
