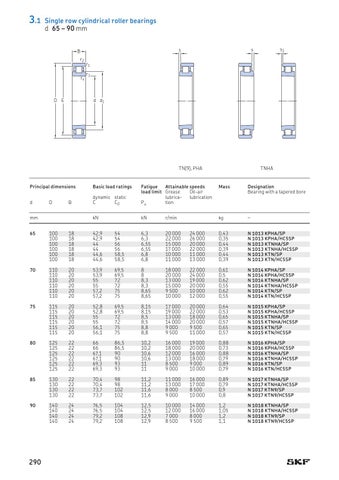

3.1 Single row cylindrical roller bearings d 65 – 90 mm
r2 r4
D E
s1
s
s
B r1 r3
d d1
TN(9), PHA
TNHA
Principal dimensions
Basic load ratings
Designation Bearing with a tapered bore
d
Fatigue Attainable speeds load limit Grease Oil-air lubricalubrication Pu tion
Mass
dynamic static C C0 kN
kN
r/min
kg
–
D
B
mm 65
100 100 100 100 100 100
18 18 18 18 18 18
42,9 42,9 44 44 44,6 44,6
54 54 56 56 58,5 58,5
6,3 6,3 6,55 6,55 6,8 6,8
20 000 22 000 15 000 17 000 10 000 11 000
24 000 26 000 20 000 22 000 11 000 13 000
0,43 0,35 0,44 0,39 0,44 0,39
N 1013 KPHA/SP N 1013 KPHA/HC5SP N 1013 KTNHA/SP N 1013 KTNHA/HC5SP N 1013 KTN/SP N 1013 KTN/HC5SP
70
110 110 110 110 110 110
20 20 20 20 20 20
53,9 53,9 55 55 57,2 57,2
69,5 69,5 72 72 75 75
8 8 8,3 8,3 8,65 8,65
18 000 20 000 13 000 15 000 9 500 10 000
22 000 24 000 19 000 20 000 10 000 12 000
0,61 0,5 0,62 0,55 0,62 0,55
N 1014 KPHA/SP N 1014 KPHA/HC5SP N 1014 KTNHA/SP N 1014 KTNHA/HC5SP N 1014 KTN/SP N 1014 KTN/HC5SP
75
115 115 115 115 115 115
20 20 20 20 20 20
52,8 52,8 55 55 56,1 56,1
69,5 69,5 72 72 75 75
8,15 8,15 8,5 8,5 8,8 8,8
17 000 19 000 13 000 14 000 9 000 9 500
20 000 22 000 18 000 20 000 9 500 11 000
0,64 0,53 0,65 0,57 0,65 0,57
N 1015 KPHA/SP N 1015 KPHA/HC5SP N 1015 KTNHA/SP N 1015 KTNHA/HC5SP N 1015 KTN/SP N 1015 KTN/HC5SP
80
125 125 125 125 125 125
22 22 22 22 22 22
66 66 67,1 67,1 69,3 69,3
86,5 86,5 90 90 93 93
10,2 10,2 10,6 10,6 11 11
16 000 18 000 12 000 13 000 8 500 9 000
19 000 20 000 16 000 18 000 9 000 10 000
0,88 0,73 0,88 0,79 0,89 0,79
N 1016 KPHA/SP N 1016 KPHA/HC5SP N 1016 KTNHA/SP N 1016 KTNHA/HC5SP N 1016 KTN/SP N 1016 KTN/HC5SP
85
130 130 130 130
22 22 22 22
70,4 70,4 73,7 73,7
98 98 102 102
11,2 11,2 11,6 11,6
11 000 13 000 8 000 9 000
16 000 17 000 8 500 10 000
0,89 0,79 0,9 0,8
N 1017 KTNHA/SP N 1017 KTNHA/HC5SP N 1017 KTN9/SP N 1017 KTN9/HC5SP
90
140 140 140 140
24 24 24 24
76,5 76,5 79,2 79,2
104 104 108 108
12,5 12,5 12,9 12,9
10 000 12 000 7 000 8 500
14 000 16 000 8 000 9 500
1,2 1,05 1,2 1,1
N 1018 KTNHA/SP N 1018 KTNHA/HC5SP N 1018 KTN9/SP N 1018 KTN9/HC5SP
290
