Montage
Montage op een cilindrische zitting met behulp van een drukbus.
HMV ..E moer voor opdrijving van het lager op een trekbus.
Hydraulisch gereedschap – Hydraulische moeren
HMV ..E moer voor opdrijving van het lager op een conische zitting.
Montage op een cilindrische zitting met een drukbus en contramoer.
Demontage Demontage op een cilindrische zitting met een trekbus en drukring.
Demontage op een cilindrische zitting met een drukbus.

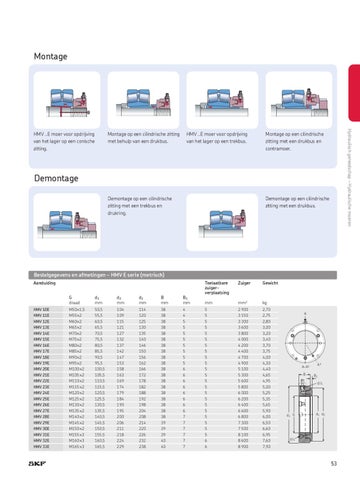

Bestelgegevens en afmetingen – HMV E serie (metrisch) Aanduiding
HMV 10E HMV 11E HMV 12E HMV 13E HMV 14E HMV 15E HMV 16E HMV 17E HMV 18E HMV 19E HMV 20E HMV 21E HMV 22E HMV 23E HMV 24E HMV 25E HMV 26E HMV 27E HMV 28E HMV 29E HMV 30E HMV 31E HMV 32E HMV 33E
Toelaatbare zuigerverplaatsing
Zuiger
Gewicht
G draad
d1 mm
d2 mm
d3 mm
B mm
B1 mm
mm
mm²
kg
M50™1,5 M55™2 M60™2 M65™2 M70™2 M75™2 M80™2 M85™2 M90™2 M95™2 M100™2 M105™2 M110™2 M115™2 M120™2 M125™2 M130™2 M135™2 M140™2 M145™2 M150™2 M155™3 M160™3 M165™3
50,5 55,5 60,5 65,5 70,5 75,5 80,5 85,5 90,5 95,5 100,5 105,5 110,5 115,5 120,5 125,5 130,5 135,5 140,5 145,5 150,5 155,5 160,5 165,5
104 109 115 121 127 132 137 142 147 153 158 163 169 174 179 184 190 195 200 206 211 218 224 229
114 120 125 130 135 140 146 150 156 162 166 172 178 182 188 192 198 204 208 214 220 226 232 238
38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 38 39 39 39 40 40
4 4 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 7 7 7 7 7 7
5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6
2 900 3 150 3 300 3 600 3 800 4 000 4 200 4 400 4 700 4 900 5 100 5 300 5 600 5 800 6 000 6 200 6 400 6 600 6 800 7 300 7 500 8 100 8 600 8 900
2,70 2,75 2,80 3,00 3,20 3,40 3,70 3,75 4,00 4,30 4,40 4,65 4,95 5,00 5,25 5,35 5,65 5,90 6,00 6,50 6,60 6,95 7,60 7,90
A
A¹
A-A¹ B
B1 G 1 /4
d3 G
d 1 d2
G 1/4
53
