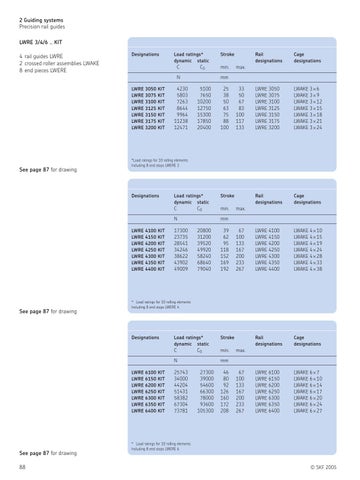

2 Guiding systems Precision rail guides LWRE 3/4/6 .. KIT 4 rail guides LWRE 2 crossed roller assemblies LWAKE 8 end pieces LWERE
Designations
Load ratings* dynamic static C C0 N
LWRE LWRE LWRE LWRE LWRE LWRE LWRE
3050 3075 3100 3125 3150 3175 3200
KIT KIT KIT KIT KIT KIT KIT
4230 5803 7263 8644 9964 11238 12471
Stroke min.
Rail designations
Cage designations
LWRE 3050 LWRE 3075 LWRE 3100 LWRE 3125 LWRE 3150 LWRE 3175 LWRE 3200
LWAKE 3 × 6 LWAKE 3 × 9 LWAKE 3 × 12 LWAKE 3 × 15 LWAKE 3 × 18 LWAKE 3 × 21 LWAKE 3 × 24
Rail designations
Cage designations
LWRE 4100 LWRE 4150 LWRE 4200 LWRE 4250 LWRE 4300 LWRE 4350 LWRE 4400
LWAKE 4 × 10 LWAKE 4 × 15 LWAKE 4 × 19 LWAKE 4 × 24 LWAKE 4 × 28 LWAKE 4 × 33 LWAKE 4 × 38
Rail designations
Cage designations
LWRE 6100 LWRE 6150 LWRE 6200 LWRE 6250 LWRE 6300 LWRE 6350 LWRE 6400
LWAKE 6 × 7 LWAKE 6 × 10 LWAKE 6 × 14 LWAKE 6 × 17 LWAKE 6 × 20 LWAKE 6 × 24 LWAKE 6 × 27
max.
mm 5100 7650 10200 12750 15300 17850 20400
25 38 50 63 75 88 100
33 50 67 83 100 117 133
*Load ratings for 10 rolling elements Including 8 end stops LWERE 3
See page 87 for drawing
Designations
LWRE LWRE LWRE LWRE LWRE LWRE LWRE
4100 4150 4200 4250 4300 4350 4400
KIT KIT KIT KIT KIT KIT KIT
Load ratings* dynamic static C C0
Stroke
N
mm
17300 23735 28541 34246 38622 43902 49009
20800 31200 39520 49920 58240 68640 79040
min.
39 62 95 118 152 169 192
max.
67 100 133 167 200 233 267
* Load ratings for 10 rolling elements Including 8 end stops LWERE 4
See page 87 for drawing
Designations
LWRE LWRE LWRE LWRE LWRE LWRE LWRE
6100 6150 6200 6250 6300 6350 6400
KIT KIT KIT KIT KIT KIT KIT
Load ratings* dynamic static C C0
Stroke
N
mm
25743 34000 44204 51431 58382 67304 73781
27300 39000 54600 66300 78000 93600 105300
min.
46 80 92 126 160 172 208
max.
67 100 133 167 200 233 267
* Load ratings for 10 rolling elements Including 8 end stops LWERE 6
See page 87 for drawing 88
