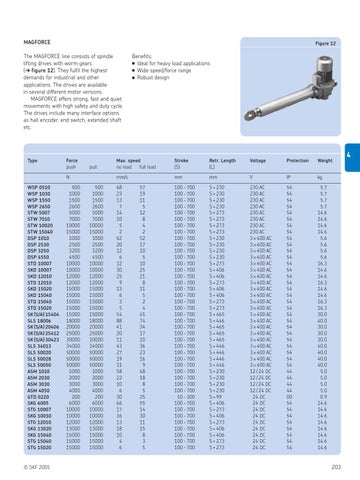

MAGFORCE
Figure 12
The MAGFORCE line consists of spindle lifting drives with worm gears (➔ figure 12). They fulfil the highest demands for industrial and other applications. The drives are available in several different motor versions. MAGFORCE offers strong, fast and quiet movements with high safety and duty cycle. The drives include many interface options as hall encoder, end switch, extended shaft etc.
Type
Force push
pull
N WSP 0510 WSP 1030 WSP 1550 WSP 2650 STW 5007 STW 7010 STW 10020 STW 15040 DSP 1010 DSP 2530 DSP 3250 DSP 4550 STD 10007 SKD 10007 SKD 12010 STD 12010 SKD 15020 SKD 15040 STD 15040 STD 15020 SK (S/A) 15404 SLS 18006 SK (S/A) 20406 SK (S/A) 25412 SK (S/A) 30423 SLS 34013 SLS 50020 SLS 50028 SLS 50050 ASM 1010 ASM 2030 ASM 3030 ASM 4050 GTD 0220 SKG 6005 STG 10007 SKG 10010 STG 12010 SKG 13020 SKG 15040 STG 15040 STG 15020
© SKF 2005
500 1000 1500 2600 5000 7000 10000 15000 1000 2500 3200 4500 10000 10000 12000 12000 15000 15000 15000 15000 15000 18000 20000 25000 30000 34000 50000 50000 50000 1000 2000 3000 4000 200 6000 10000 10000 12000 13000 15000 15000 15000
500 1000 1500 2600 5000 7000 10000 15000 1000 2500 3200 4500 10000 10000 12000 12000 15000 15000 15000 15000 15000 18000 20000 25000 30000 34000 50000 50000 50000 1000 2000 3000 4000 200 6000 10000 10000 12000 13000 15000 15000 15000
Benefits: ● Ideal for heavy load applications ● Wide speed/force range ● Robust design
Max. speed no load full load
Stroke (S)
Retr. Length (L)
Voltage
Protection
Weight
mm/s
mm
mm
V
IP
kg
100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 50 - 300 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700 100 - 700
S + 230 S + 230 S + 230 S + 230 S + 273 S + 273 S + 273 S + 273 S + 230 S + 230 S + 230 S + 230 S + 273 S + 406 S + 406 S + 273 S + 406 S + 406 S + 273 S + 273 S + 465 S + 446 S + 465 S + 465 S + 465 S + 446 S + 446 S + 446 S + 446 S + 230 S + 230 S + 230 S + 230 S + 99 S + 406 S + 273 S + 406 S + 273 S + 406 S + 406 S + 273 S + 273
230 AC 230 AC 230 AC 230 AC 230 AC 230 AC 230 AC 230 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 3 × 400 AC 12 / 24 DC 12 / 24 DC 12 / 24 DC 12 / 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC 24 DC
54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 54 44 44 44 44 00 54 54 54 54 54 54 54 54
5.7 5.7 5.7 5.7 14.6 14.6 14.6 14.6 5.6 5.6 5.6 5.6 16.3 14.6 14.6 16.3 14.6 14.6 16.3 16.3 30.0 40.0 30.0 30.0 30.0 40.0 40.0 40.0 40.0 5.0 5.0 5.0 5.0 0.9 14.6 14.6 14.6 14.6 14.6 14.6 14.6 14.6
68 23 13 7 14 10 5 2 62 20 12 6 12 30 25 9 13 6 3 5 54 88 41 20 11 43 27 19 11 58 22 10 6 30 66 17 36 13 18 10 4 6
57 19 11 5 12 8 4 2 52 17 10 5 10 25 21 8 11 5 2 4 45 74 34 17 10 36 23 16 9 48 18 8 5 25 55 14 30 11 15 8 3 5
