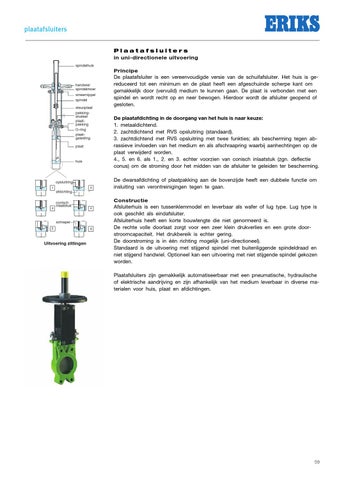

Splaatafsluiters CHUIF - EN
PLA ATAFSL UITE RS pagina 1/1
Plaatafsluiters in uni-directionele uitvoering spindelhuls
handwiel spindelmoer smeernippel spindel steunplaat pakkingdrukker plaatpakking O-ring plaatgeleiding plaat
huis
opsluitring 2
1
Principe De plaatafsluiter is een vereenvoudigde versie van de schuifafsluiter. Het huis is gereduceerd tot een minimum en de plaat heeft een afgeschuinde scherpe kant om gemakkelijk door (vervuild) medium te kunnen gaan. De plaat is verbonden met een spindel en wordt recht op en neer bewogen. Hierdoor wordt de afsluiter geopend of gesloten. De plaatafdichting in de doorgang van het huis is naar keuze: 1. metaaldichtend. 2. zachtdichtend met RVS opsluitring (standaard). 3. zachtdichtend met RVS opsluitring met twee funkties; als bescherming tegen abrassieve invloeden van het medium en als afschraapring waarbij aanhechtingen op de plaat verwijderd worden. 4., 5. en 6. als 1., 2. en 3. echter voorzien van conisch inlaatstuk (zgn. deflectie conus) om de stroming door het midden van de afsluiter te geleiden ter bescherming. De dwarsafdichting of plaatpakking aan de bovenzijde heeft een dubbele functie om insluiting van verontreinigingen tegen te gaan.
afdichting
3
conisch inlaatstuk
4
schraper 5
Uitvoering zittingen
6
Constructie Afsluiterhuis is een tussenklemmodel en leverbaar als wafer of lug type. Lug type is ook geschikt als eindafsluiter. Afsluiterhuis heeft een korte bouwlengte die niet genormeerd is. De rechte volle doorlaat zorgt voor een zeer klein drukverlies en een grote doorstroomcapaciteit. Het drukbereik is echter gering. De doorstroming is in één richting mogelijk (uni-directioneel). Standaard is de uitvoering met stijgend spindel met buitenliggende spindeldraad en niet stijgend handwiel. Optioneel kan een uitvoering met niet stijgende spindel gekozen worden.
Ondanks de voortdurende zorg en aandacht die ERIKS besteedt aan de samenstelling van de geleverde informatie, kan ERIKS niet instaan voor de volledigheid, juistheid of voortdurende actualiteit van deze informatie. Deze informatie is uitsluitend bedoeld voor algemene informatiedoeleinden en is niet bedoeld als advies. ERIKS is niet aansprakelijk voor enige schade ten gevolge van het gebruik van deze informatie, daaronder begrepen schade ten gevolge van onjuistheid of onvolledigheid van de informatie, tenzij de schade het gevolg is van opzet of bewuste roekeloosheid van ERIKS.
Voor meer informatie, een offerte of bestelling kunt u rechtstreeks contact opnemen met een van onze specialisten via (072) 514 18 00
59 ERIKS bv • Postbus 280 • 1800 BK Alkmaar • T (072) 514 15 14 • F (072) 515 56 45 • info@eriks.nl • www.eriks.nl
02160005-000-27062012
Plaatafsluiters zijn gemakkelijk automatiseerbaar met een pneumatische, hydraulische of elektrische aandrijving en zijn afhankelijk van het medium leverbaar in diverse materialen voor huis, plaat en afdichtingen.
