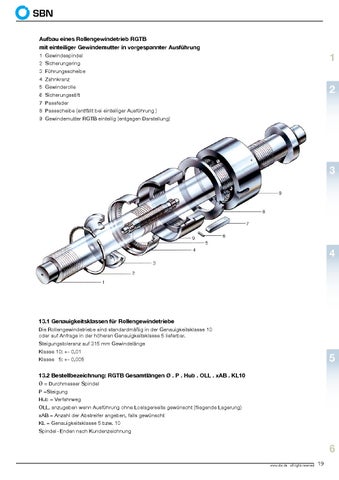

SBN Aufbau eines Rollengewindetrieb RGTB mit einteiliger Gewindemutter in vorgespannter Ausführung
1
1 Gewindespindel 2 Sicherungsring 3 Führungsscheibe 4 Zahnkranz
2
5 Gewinderolle 6 Sicherungsstift 7 Passfeder 8 Passscheibe (entfällt bei einteiliger Ausführung ) 9 Gewindemutter RGTB einteilig (entgegen Darstellung)
3
4
13.1 Genauigkeitsklassen für Rollengewindetriebe Die Rollengewindetriebe sind standardmäßig in der Genauigkeitsklasse 10 oder auf Anfrage in der höheren Genauigkeitsklasse 5 lieferbar. Steigungstoleranz auf 315 mm Gewindelänge Klasse 10: +- 0,01
5
Klasse 5: +- 0,005
13.2 Bestellbezeichnung: RGTB Gesamtlängen Ø . P . Hub . OLL . xAB . KL10 Ø = Durchmesser Spindel P =Steigung Hub = Verfahrweg OLL, anzugeben wenn Ausführung ohne Loslagerseite gewünscht (fliegende Lagerung) xAB = Anzahl der Abstreifer angeben, falls gewünscht KL = Genauigkeitsklasse 5 bzw. 10 Spindel - Enden nach Kundenzeichnung
