afsluiters SCHUIF -
EN
PLA ATAFSL UITE RS pagina 2/2
Inschakelduur
: open/dicht bedrijf, S2- 15 min volgens VDE 0530 / IEC 34
L
L
ØD
H
ØD
H
Ander type of fabrikaat aandrijving of andere afdichtingmaterialen en grotere afmetingen op aanvraag.
GSL
DN
DN
GSL
B
K D
K
B
D
vanaf DN250

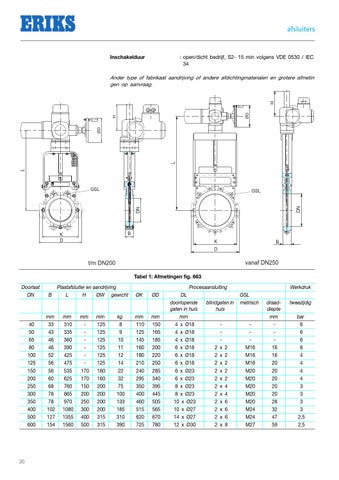

t/m DN200 Tabel 1: Afmetingen fig. 663
02160010-051-24052012
Doorlaat DN
40 50 65 80 100 125 150 200 250 300 350 400 500 600
B
mm 33 43 46 46 52 56 56 60 68 78 78 102 127 154
Plaatafsluiter en aandrijving L H ØW gewicht
mm 310 335 360 390 425 475 535 625 760 865 970 1080 1355 1560
mm 170 170 150 200 250 300 400 500
mm 125 125 125 125 125 125 160 160 200 200 200 200 315 315
kg 8 9 10 11 12 14 22 32 75 100 133 185 310 390
Procesaansluiting ØK
mm 110 125 145 160 180 210 240 295 350 400 460 515 620 725
ØD
mm 150 165 185 200 220 250 285 340 395 445 505 565 670 780
DL doorlopende gaten in huis mm 4 x Ø18 4 x Ø18 4 x Ø18 6 x Ø18 6 x Ø18 6 x Ø18 6 x Ø23 6 x Ø23 8 x Ø23 8 x Ø23 10 x Ø23 10 x Ø27 14 x Ø27 12 x Ø30
blindgaten in huis
2 2 2 2 2 2 2 2 2 2 2
x x x x x x x x x x x
2 2 2 2 2 4 4 6 6 6 8
Werkdruk GSL metrisch
M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27
draaddiepte mm 16 16 20 20 20 20 20 28 32 47 59
tweezijdig bar 6 6 6 6 4 4 4 4 3 3 3 3 2,5 2,5
