S&S klepafsluiters K L Epneumatisch P A F S L U I bediende TERS pagina 1/2

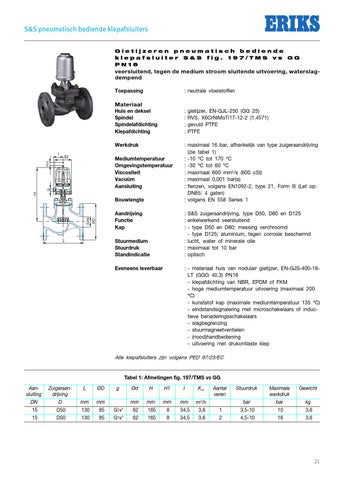

Gietijzeren pneumatisch bediende klepafsluiter S&S fig. 197/TMS vs GG PN16 veersluitend, tegen de medium stroom sluitende uitvoering, waterslagdempend Toepassing
: neutrale vloeistoffen
Materiaal Huis en deksel Spindel Spindelafdichting Klepafdichting
: : : :
Werkdruk Ød
Mediumtemperatuur Omgevingstemperatuur Viscositeit Vacuüm Aansluiting
H
g
H1
I
Aandrijving Functie Kap
ØD
DN
Bouwlengte
L
gietijzer, EN-GJL-250 (GG 25) RVS, X6CrNiMoTi17-12-2 (1.4571) gevuld PTFE PTFE
: maximaal 16 bar, afhankelijk van type zuigeraandrijving (zie tabel 1) : -10 ºC tot 170 ºC : -30 ºC tot 60 ºC : maximaal 600 mm2/s (600 cSt) : maximaal 0,001 bar(a) : flenzen, volgens EN1092-2, type 21, Form B (Let op: DN65: 4 gaten) : volgens EN 558 Series 1 : S&S zuigeraandrijving, type D50, D80 en D125 : enkelwerkend veersluitend : - type D50 en D80; messing verchroomd - type D125; aluminium, tegen corrosie beschermd : lucht, water of minerale olie : maximaal tot 10 bar : optisch
Stuurmedium Stuurdruk Standindicatie Eveneens leverbaar
: - materiaal huis van nodulair gietijzer, EN-GJS-400-18LT (GGG 40.3) PN16 - klepafdichting van NBR, EPDM of FKM - hoge mediumtemperatuur uitvoering (maximaal 200 ºC) - kunststof kap (maximale mediumtemperatuur 135 ºC) - eindstandsignalering met microschakelaars of inductieve benaderingsschakelaars - slagbegrenzing - stuurmagneetventielen - (nood)handbediening - uitvoering met drukontlaste klep
Alle klepafsluiters zijn volgens PED 97/23/EC
Tabel 1: Afmetingen fig. 197/TMS vs GG Zuigeraandrijving D
L
ØD
mm
mm
15 15
D50 D50
130 130
95 95
g
GZ\," GZ\,"
Ød
H
H1
I
Kvs
Aantal veren
Stuurdruk
Maximale werkdruk
mm
mm
mm
mm
m3/h
62
165
8
34,5
62
165
8
34,5
Gewicht
bar
bar
kg
3,6
1
3,5-10
10
3,6
3,6
2
4,5-10
16
3,6
Ondanks de voortdurende zorg en aandacht die ERIKS besteedt aan de samenstelling van de geleverde informatie, kan ERIKS niet instaan voor de volledigheid, juistheid of voortdurende actualiteit van deze informatie. Deze informatie is uitsluitend bedoeld voor algemene informatiedoeleinden en is niet bedoeld als advies. ERIKS is niet aansprakelijk voor enige schade ten gevolge van het gebruik van deze informatie, daaronder begrepen schade ten gevolge van onjuistheid of onvolledigheid van de informatie, tenzij de schade het gevolg is van opzet of bewuste roekeloosheid van ERIKS.
Voor meer informatie, een offerte of bestelling kunt u rechtstreeks contact opnemen met een van onze specialisten via (072) 514 18 00
21 ERIKS bv • Postbus 280 • 1800 BK Alkmaar • T (072) 514 15 14 • F (072) 515 56 45 • info@eriks.nl • www.eriks.nl
02100030-070-08022012
Aansluiting DN
