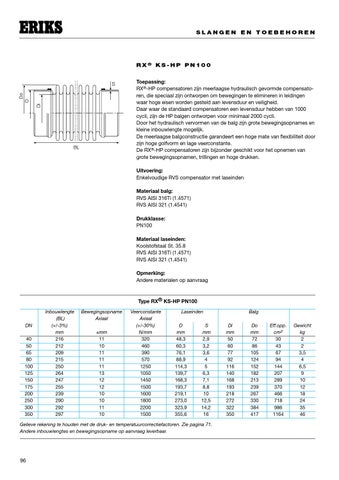

SLANGEN EN TOEBEHOREN
RX® KS-HP PN100
Di
D
Do
S
BL
Toepassing: RX®-HP compensatoren zijn meerlaagse hydraulisch gevormde compensatoren, die speciaal zijn ontworpen om bewegingen te elimineren in leidingen waar hoge eisen worden gesteld aan levensduur en veiligheid. Daar waar de standaard compensatoren een levensduur hebben van 1000 cycli, zijn de HP balgen ontworpen voor minimaal 2000 cycli. Door het hydraulisch vervormen van de balg zijn grote bewegingsopnames en kleine inbouwlengte mogelijk. De meerlaagse balgconstructie garandeert een hoge mate van flexibiliteit door zijn hoge golfvorm en lage veerconstante. De RX®-HP compensatoren zijn bijzonder geschikt voor het opnemen van grote bewegingsopnamen, trillingen en hoge drukken. Uitvoering: Enkelvoudige RVS compensator met laseinden Materiaal balg: RVS AISI 316Ti (1.4571) RVS AISI 321 (1.4541) Drukklasse: PN100 Materiaal laseinden: Koolstofstaal St. 35.8 RVS AISI 316Ti (1.4571) RVS AISI 321 (1.4541) Opmerking: Andere materialen op aanvraag
Type RX® KS-HP PN100
DN 40 50 65 80 100 125 150 175 200 250 300 350
Inbouwlengte (BL) (+/-3%) mm 216 212 209 215 250 264 247 255 239 290 292 297
Bewegingsopname Axiaal ±mm 11 10 11 11 11 13 12 12 10 10 11 10
Veerconstante Axiaal (+/-30%) N/mm 320 460 390 570 1250 1050 1450 1500 1600 1800 2200 1500
Laseinden D mm 48,3 60,3 76,1 88,9 114,3 139,7 168,3 193,7 219,1 273,0 323,9 355,6
S mm 2,9 3,2 3,6 4 5 6,3 7,1 8,8 10 12,5 14,2 16
Gelieve rekening te houden met de druk- en temperatuurcorrectiefactoren. Zie pagina 71. Andere inbouwlengtes en bewegingsopname op aanvraag leverbaar.
96
Balg Di mm 50 60 77 92 116 140 168 193 218 272 322 350
Do mm 72 86 105 124 152 182 213 239 267 330 384 417
Eff.opp. cm2 30 43 67 94 144 207 289 370 466 718 986 1164
Gewicht kg 2 2 3,5 4 6,5 9 10 12 18 24 35 46
