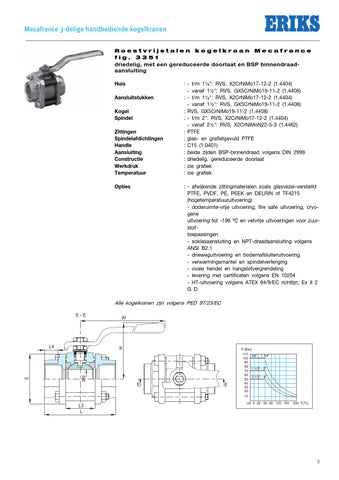

Mecafrance 3-delige K O G EL KR A N E Nhandbediende kogelkranen pagina 1/2
Roestvrijstalen kogelkraan Mecafrance fig. 3351 driedelig, met een gereduceerde doorlaat en BSP binnendraadaansluiting Huis Aansluitstukken Kogel Spindel Zittingen Spindelafdichtingen Handle Aansluiting Constructie Werkdruk Temperatuur Opties
: - t/m 1Z\v": RVS, X2CrNiMo17-12-2 (1.4404) - vanaf 1Z\x": RVS, GX5CrNiMo19-11-2 (1.4408) : - t/m 1Z\v": RVS, X2CrNiMo17-12-2 (1.4404) - vanaf 1Z\x": RVS, GX5CrNiMo19-11-2 (1.4408) : RVS, GX5CrNiMo19-11-2 (1.4408) : - t/m 2": RVS, X2CrNiMo17-12-2 (1.4404) - vanaf 2Z\x": RVS, X2CrNiMoN22-5-3 (1.4462) : PTFE : glas- en grafietgevuld PTFE : C15 (1.0401) : beide zijden BSP-binnendraad volgens DIN 2999 : driedelig, gereduceerde doorlaat : zie grafiek : zie grafiek : - afwijkende zittingmaterialen zoals glasvezel-versterkt PTFE, PVDF, PE, PEEK en DELRIN of TF4215 (hogetemperatuuruitvoering) - doderuimte-vrije uitvoering, fire safe uitvoering, cryogene uitvoering tot -196 ºC en vetvrije uitvoeringen voor zuurstoftoepassingen - soklasaansluiting en NPT-draadaansluiting volgens ANSI B2.1 - drieweguitvoering en bodemafsluiteruitvoering - verwarmingsmantel en spindelverlenging - ovale hendel en hangslotvergrendeling - levering met certificaten volgens EN 10204 - HT-uitvoering volgens ATEX 94/9/EC richtlijn; Ex II 2 G D
Alle kogelkranen zijn volgens PED 97/23/EC
H Ød
E
L4
W
E
L3 L
E
P (Bar) 110 3/4" - 1.1/4" 100 90 80 1.1/2" - 2" 70 60 2.1/2" - 4" 50 40 30 20 10 -20 0 20 50 80 120 150
200 T(ºC)
