schuifplaatafsluiters SCHUIF - EN PLA
ATAFSL UITE RS pagina 1/2

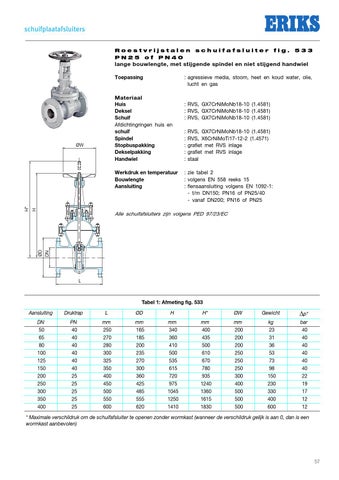

Roestvrijstalen schuifafsluiter fig. 533 PN25 of PN40 lange bouwlengte, met stijgende spindel en niet stijgend handwiel Toepassing
: agressieve media, stoom, heet en koud water, olie, lucht en gas
Materiaal Huis Deksel Schuif Afdichtingringen huis en schuif Spindel Stopbuspakking Dekselpakking Handwiel
ØW
: : : : :
RVS, GX7CrNiMoNb18-10 (1.4581) RVS, X6CrNiMoTi17-12-2 (1.4571) grafiet met RVS inlage grafiet met RVS inlage staal
: zie tabel 2 : volgens EN 558 reeks 15 : flensaansluiting volgens EN 1092-1: - t/m DN150; PN16 of PN25/40 - vanaf DN200; PN16 of PN25
ØD
Alle schuifafsluiters zijn volgens PED 97/23/EC
DN
H*
H
Werkdruk en temperatuur Bouwlengte Aansluiting
: RVS, GX7CrNiMoNb18-10 (1.4581) : RVS, GX7CrNiMoNb18-10 (1.4581) : RVS, GX7CrNiMoNb18-10 (1.4581)
L
Aansluiting
Druktrap
L
ØD
H
H*
ØW
Gewicht
p*
DN
PN
mm
mm
mm
mm
mm
kg
bar
50
40
250
165
340
400
200
23
40
65 80
40 40
270 280
185 200
360 410
435 500
200 200
31 36
40 40
100 125
40 40
300 325
235 270
500 535
610 670
250 250
53 73
40 40
150 200 250 300 350 400
40 25 25 25 25 25
350 400 450 500 550 600
300 360 425 485 555 620
615 720 975 1045 1250 1410
780 935 1240 1360 1615 1830
250 300 400 500 500 500
98 150 230 330 400 600
40 22 19 17 12 12
* Maximale verschildruk om de schuifafsluiter te openen zonder wormkast (wanneer de verschildruk gelijk is aan 0, dan is een wormkast aanbevolen) Ondanks de voortdurende zorg en aandacht die ERIKS besteedt aan de samenstelling van de geleverde informatie, kan ERIKS niet instaan voor de volledigheid, juistheid of voortdurende actualiteit van deze informatie. Deze informatie is uitsluitend bedoeld voor algemene informatiedoeleinden en is niet bedoeld als advies. ERIKS is niet aansprakelijk voor enige schade ten gevolge van het gebruik van deze informatie, daaronder begrepen schade ten gevolge van onjuistheid of onvolledigheid van de informatie, tenzij de schade het gevolg is van opzet of bewuste roekeloosheid van ERIKS.
Voor meer informatie, een offerte of bestelling kunt u rechtstreeks contact opnemen met een van onze specialisten via (072) 514 18 00
ERIKS bv • Postbus 280 • 1800 BK Alkmaar • T (072) 514 15 14 • F (072) 515 56 45 • info@eriks.nl • www.eriks.nl 57
02120025-030-12042012
Tabel 1: Afmeting fig. 533
