SCHUIF -
EN
afsluiters
PLA ATAFSL UITE RS
pagina 1/1

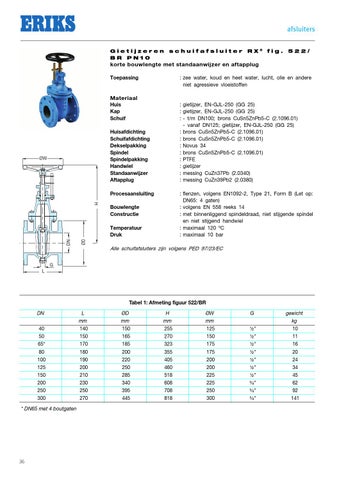

Gietijzeren schuifafsluiter RX® fig. BR PN10 korte bouwlengte met standaanwijzer en aftapplug Toepassing
: zee water, koud en heet water, lucht, olie en andere niet agressieve vloeistoffen
Materiaal Huis Kap Schuif
: gietijzer, EN-GJL-250 (GG 25) : gietijzer, EN-GJL-250 (GG 25) : - t/m DN100; brons CuSn5ZnPb5-C (2.1096.01) - vanaf DN125; gietijzer, EN-GJL-250 (GG 25) : brons CuSn5ZnPb5-C (2.1096.01) : brons CuSn5ZnPb5-C (2.1096.01) : Novus 34 : brons CuSn5ZnPb5-C (2.1096.01) : PTFE : gietijzer : messing CuZn37Pb (2.0340) : messing CuZn39Pb2 (2.0380)
Huisafdichting Schuifafdichting Dekselpakking Spindel Spindelpakking Handwiel Standaanwijzer Aftapplug
ØW
H
Procesaansluiting
: flenzen, volgens EN1092-2, Type 21, Form B (Let op: DN65: 4 gaten) : volgens EN 558 reeks 14 : met binnenliggend spindeldraad, niet stijgende spindel en niet stijgend handwiel : maximaal 120 ºC : maximaal 10 bar
Bouwlengte Constructie
ØD
Temperatuur Druk DN
522/
Alle schuifafsluiters zijn volgens PED 97/23/EC
G L
Tabel 1: Afmeting figuur 522/BR DN
L
ØD
H
ØW
mm
mm
mm
mm
G
gewicht
40
140
150
255
125
Z\x"
10
50
150
165
270
150
Z\x"
11
65*
170
185
323
175
Z\x"
16
kg
80
180
200
355
175
Z\x"
20
100
190
220
405
200
Z\x"
24
125
200
250
460
200
Z\x"
34
150
210
285
518
225
Z\x"
45
200
230
340
608
225
C\v"
62
250
250
395
708
250
C\v"
92
300
270
445
818
300
C\v"
141
Ondanks de voortdurende zorg en aandacht die ERIKS besteedt aan de samenstelling van de geleverde informatie, kan ERIKS niet instaan voor de volledigheid, juistheid of voortdurende actualiteit van deze informatie. Deze informatie is uitsluitend bedoeld voor algemene informatiedoeleinden en is niet bedoeld als advies. ERIKS is niet aansprakelijk voor enige schade ten gevolge van het gebruik van deze informatie, daaronder begrepen schade ten gevolge van onjuistheid of onvolledigheid van de informatie, tenzij de schade het gevolg is van opzet of bewuste roekeloosheid van ERIKS.
Voor meer informatie, een offerte of bestelling kunt u rechtstreeks contact opnemen met een van onze specialisten via (072) 514 18 00
36 ERIKS bv • Postbus 280 • 1800 BK Alkmaar • T (072) 514 15 14 • F (072) 515 56 45 • info@eriks.nl • www.eriks.nl
02120010-015-19032012
* DN65 met 4 boutgaten
