Enerpac hydraulische gereedschappen catalogus

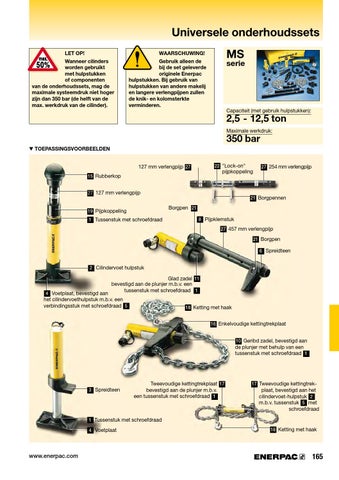

Page 167

Universele onderhoudssets LET OP!

MS

WAARSCHUWING!

Wanneer cilinders worden gebruikt met hulpstukken of componenten van de onderhouds sets, mag de maximale systeem druk niet hoger zijn dan 350 bar (de helft van de max. werkdruk van de cilinder).

Gebruik alleen de bij de set geleverde originele Enerpac hulpstukken. Bij gebruik van hulpstukken van andere makelij en langere verlengpijpen zullen de knik- en kolomsterkte verminderen.

serie

Capaciteit.(met.gebruik.hulpstukken):

2,5 - 12,5 ton Maximale.werkdruk:

350 bar  TOEPASSINGSVOORBEELDEN

22 .."Lock-on". . 27..254.mm.verlengpijp  pijpkoppeling

127.mm.verlengpijp. 27. 15..Rubberkop  27..127.mm.verlengpijp  19..Pijpkoppeling  .1...Tussenstuk.met.schroefdraad 

.2....Cilindervoet.hulpstuk 

21..Borgpennen 

 .8...Pijpklemstuk  27..457.mm.verlengpijp  21..Borgpen  .6....Spreidteen. 

Borgpen.. 21..

 

Glad.zadel. 11. bevestigd.aan.de.plunjer.m .b .v ..een tussenstuk.met.schroefdraad.. .1ii

.4...Voetplaat,.bevestigd.aan het.cilindervoet.hulp.stuk.m .b .v ..een. verbindingsstuk.met.schroefdraad. .5

18..Ketting.met.haak  16..Enkelvoudige.kettingtrekplaat 

10..Geribd.zadel,.bevestigd.aan. de.plunjer.met.behulp.van.een. tussenstuk.met.schroefdraad. .1i

.3...Spreidteen 

Tweevoudige.kettingtrekplaat. 17. bevestigd.aan.de.plunjer.m .b .v .. een.tussen.stuk.met.schroefdraad. .1ii

17..Tweevoudige.kettingtrek plaat,.bevestigd.aan.het cilindervoet-hulpstuk. .2... m .b .v ..tussenstuk. .5 met

. . .

schroefdraad

.1i...Tussenstuk.met.schroefdraad  .4...Voetplaat 

www.enerpac.com

18..Ketting.met.haak 

165
