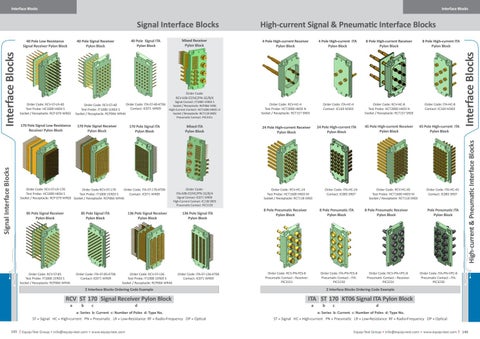

Interface Blocks
Interface Blocks
Interface Blocks Signal Interface Blocks
Mixed Receiver Pylon Block
4 Pole High-current Receiver Pylon Block
4 Pole High-current ITA Pylon Block
8 Pole High-current Receiver Pylon Block
8 Pole High-current ITA Pylon Block
Order Code: RCV-HC-4 Test Probe: HCT2000 HK03 N Socket / Receptacle: RCT157 SR03
Order Code: ITA-HC-4 Contact: IC169 M303
Order Code: RCV-HC-8 Test Probe: HCT2000 HK03 N Socket / Receptacle: RCT157 SR03
Order Code: ITA-HC-8 Contact: IC169 M303
45 Pole High-current Receiver Pylon Block
45 Pole High-current ITA Pylon Block
Order Code: RCV-MB-ST/HC/PN-32/8/4
Order Code: RCV-ST-LR-40 Test Probe: HC1000 HK04 S Socket / Receptacle: RCP 079 WR03
170 Pole Signal Low Resistance Receiver Pylon Block
Signal Contact: IT1000 1ER03 S
Order Code: ITA-ST-40-KT06 Order Code: RCV-ST-40 Socket / Receptacle: RCP066 WR6 Contact: IC071 WR09 High-Current Contact: HCT1600 HK03 LX Test Probe: IT1000 1ER03 S Socket / Receptacle: RCT118 SR03 Socket / Receptacle: RCP066 WR46 Pneumatic Contact: PIC3151
170 Pole Signal Receiver Pylon Block
170 Pole Signal ITA Pylon Block
Order Code: RCV-ST-LR-170 Order Code:RCV-ST-170 Order Code: ITA-ST-170-KT06 Test Probe: HC1000 HK04 S Test Probe: IT1000 1ER03 S Contact: IC071 WR09 Socket / Receptacle: RCP 079 WR03 Socket / Receptacle: RCP066 WR46
Mixed ITA Pylon Block
Order Code: ITA-MB-ST/HC/PN-32/8/4
Signal Contact: IC071 WR09 High-Current Contact: IC138 SR03 Pneumatic Contact: PIC3150
85 Pole Signal Receiver Pylon Block
85 Pole Signal ITA Pylon Block
136 Pole Signal Receiver Pylon Block
136 Pole Signal ITA Pylon Block
Order Code: RCV-ST-85 Test Probe: IT1000 1ER03 S Socket / Receptacle: RCP066 WR46
Order Code: ITA-ST-85-KT06 Contact: IC071 WR09
Order Code: RCV-ST-136 Test Probe: IT1000 1ER03 S Socket / Receptacle: RCP066 WR46
Order Code: ITA-ST-136-KT06 Contact: IC071 WR09
24 Pole High-current ITA Pylon Block
24 Pole High-current Receiver Pylon Block
Order Code: RCV-HC-24 Test Probe: HCT1600 HK03 M Socket / Receptacle: RCT118 SR03
8 Pole Pneumatic Receiver Pylon Block
Order Code: ITA-HC-24 Contact: IC085 SR07
8 Pole Penumatic ITA Pylon Block
Order Code: ITA-PN-FES-8 Pneumatic Contact - ITA: PIC3150
Order Code: RCV-PN-FES-8 Pneumatic Contact - Receiver: PIC3151
Order Code: RCV-HC-45 Test Probe: HCT1600 HK03 M Socket / Receptacle: RCT118 SR03
8 Pole Pneumatic Receiver Pylon Block
Order Code: RCV-PN-VPC-8 Pneumatic Contact - Receiver: PIC3231
≡ Interface Blocks Ordering Code Example
≡ Interface Blocks Ordering Code Example
RCV ST 170 Signal Receiver Pylon Block
ITA ST 170 KT06 Signal ITA Pylon Block
a
145
40 Pole Signal ITA Pylon Block
40 Pole Signal Receiver Pylon Block
40 Pole Low Resistance Signal Receiver Pylon Block
High-current Signal & Pneumatic Interface Blocks
b
c
d
a
b
c
Order Code: ITA-HC-45 Contact: IC085 SR07
Pole Penumatic ITA Pylon Block
Order Code: ITA-PN-VPC-8 Pneumatic Contact - ITA: PIC3230
d
a: Series b: Current c: Number of Poles d: Type No.
a: Series b: Current c: Number of Poles d: Type No.
ST = Signal HC = High-current PN = Pneumatic LR = Low-Resistance RF = Radio-Frequency OP = Optical
ST = Signal HC = High-current PN = Pneumatic LR = Low-Resistance RF = Radio-Frequency OP = Optical
≡ Equip-Test Group • info@equip-test.com • www.equip-test.com
Interface Blocks
Signal Interface Blocks
High-current & Pneumatic Interface Blocks
