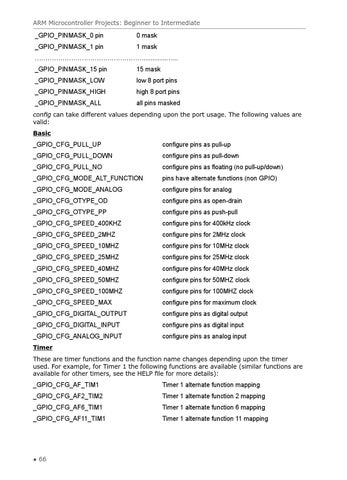

ARM Microcontroller Projects: Beginner to Intermediate
_GPIO_PINMASK_0 pin
0 mask
_GPIO_PINMASK_1 pin
1 mask
…………………………………………….............…... _GPIO_PINMASK_15 pin
15 mask
_GPIO_PINMASK_LOW
low 8 port pins
_GPIO_PINMASK_HIGH
high 8 port pins
_GPIO_PINMASK_ALL
all pins masked
config can take different values depending upon the port usage. The following values are valid: Basic
_GPIO_CFG_PULL_UP
configure pins as pull-up
_GPIO_CFG_PULL_DOWN
configure pins as pull-down
_GPIO_CFG_PULL_NO
configure pins as floating (no pull-up/down)
_GPIO_CFG_MODE_ALT_FUNCTION
pins have alternate functions (non GPIO)
_GPIO_CFG_MODE_ANALOG
configure pins for analog
_GPIO_CFG_OTYPE_OD
configure pins as open-drain
_GPIO_CFG_OTYPE_PP
configure pins as push-pull
_GPIO_CFG_SPEED_400KHZ
configure pins for 400kHz clock
_GPIO_CFG_SPEED_2MHZ
configure pins for 2MHz clock
_GPIO_CFG_SPEED_10MHZ
configure pins for 10MHz clock
_GPIO_CFG_SPEED_25MHZ
configure pins for 25MHz clock
_GPIO_CFG_SPEED_40MHZ
configure pins for 40MHz clock
_GPIO_CFG_SPEED_50MHZ
configure pins for 50MHZ clock
_GPIO_CFG_SPEED_100MHZ
configure pins for 100MHZ clock
_GPIO_CFG_SPEED_MAX
configure pins for maximum clock
_GPIO_CFG_DIGITAL_OUTPUT
configure pins as digital output
_GPIO_CFG_DIGITAL_INPUT
configure pins as digital input
_GPIO_CFG_ANALOG_INPUT
configure pins as analog input
Timer These are timer functions and the function name changes depending upon the timer used. For example, for Timer 1 the following functions are available (similar functions are available for other timers, see the HELP file for more details):
_GPIO_CFG_AF_TIM1
Timer 1 alternate function mapping
_GPIO_CFG_AF2_TIM2
Timer 1 alternate function 2 mapping
_GPIO_CFG_AF6_TIM1
Timer 1 alternate function 6 mapping
_GPIO_CFG_AF11_TIM1
Timer 1 alternate function 11 mapping
● 66
