5. Pneumàtica i hidràulica

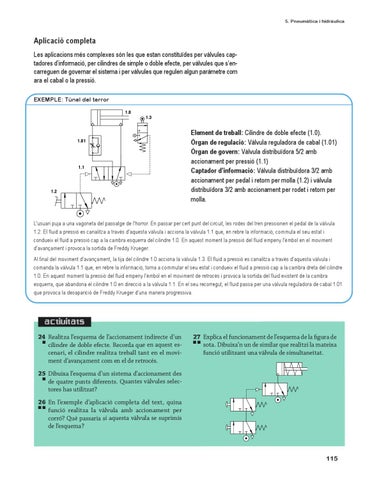

Aplicació completa Les aplicacions més complexes són les que estan constituïdes per vàlvules captadores d’informació, per cilindres de simple o doble efecte, per vàlvules que s’encarreguen de governar el sistema i per vàlvules que regulen algun paràmetre com ara el cabal o la pressió. eXemPLe: túnel del terror 1.0 1.3
1.01
1.1
1.2
Element de treball: Cilindre de doble efecte (1.0). Òrgan de regulació: Vàlvula reguladora de cabal (1.01) Òrgan de govern: Vàlvula distribuïdora 5/2 amb accionament per pressió (1.1) Captador d’informació: Vàlvula distribuïdora 3/2 amb accionament per pedal i retorn per molla (1.2) i vàlvula distribuïdora 3/2 amb accionament per rodet i retorn per molla.
L’usuari puja a una vagoneta del passatge de l’horror. En passar per cert punt del circuit, les rodes del tren pressionen el pedal de la vàlvula 1.2. El fluid a pressió es canalitza a través d’aquesta vàlvula i acciona la vàlvula 1.1 que, en rebre la informació, commuta el seu estat i condueix el fluid a pressió cap a la cambra esquerra del cilindre 1.0. En aquest moment la pressió del fluid empeny l’èmbol en el moviment d’avançament i provoca la sortida de Freddy Krueger. Al final del moviment d’avançament, la tija del cilindre 1.0 acciona la vàlvula 1.3. El fluid a pressió es canalitza a través d’aquesta vàlvula i comanda la vàlvula 1.1 que, en rebre la informació, torna a commutar el seu estat i condueix el fluid a pressió cap a la cambra dreta del cilindre 1.0. En aquest moment la pressió del fluid empeny l’èmbol en el moviment de retrocés i provoca la sortida del fluid existent de la cambra esquerra, que abandona el cilindre 1.0 en direcció a la vàlvula 1.1. En el seu recorregut, el fluid passa per una vàlvula reguladora de cabal 1.01 que provoca la desaparició de Freddy Krueger d’una manera progressiva.
activitats 24 Realitza l’esquema de l’accionament indirecte d’un n cilindre de doble efecte. Recorda que en aquest escenari, el cilindre realitza treball tant en el moviment d’avançament com en el de retrocés.
27 Explica el funcionament de l’esquema de la figura de sota. Dibuixa’n un de similar que realitzi la mateixa funció utilitzant una vàlvula de simultaneïtat.
nn
25 Dibuixa l’esquema d’un sistema d’accionament des n de quatre punts diferents. Quantes vàlvules selectores has utilitzat? 26 En l’exemple d’aplicació completa del text, quina funció realitza la vàlvula amb accionament per corró? Què passaria si aquesta vàlvula se suprimís de l’esquema?
nn
