86
Princípios da Mecânica dos Solos e Fundações para a Construção Civil

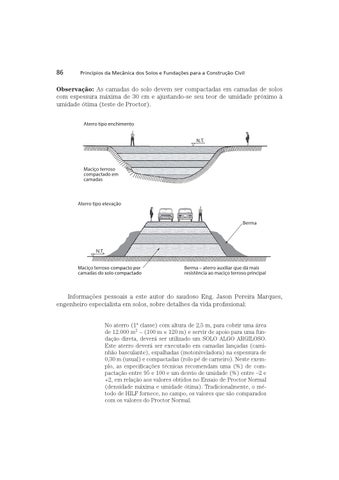

Observação: As camadas do solo devem ser compactadas em camadas de solos com espessura máxima de 30 cm e ajustando-se seu teor de umidade próximo à umidade ótima (teste de Proctor). Aterro tipo enchimento N.T.
/////////////////////////
/// /
/
////
Maciço terroso compactado em camadas
/ / //
///// ///// ////// /
// / / ////
/////////////////////////////// /////////
/ ///// / / / / / / / / / / / / / / / / /// //////////////////////////////
Aterro tipo elevação
Berma
N.T.
//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// Maciço terroso compacto por camadas do solo compactado
Berma – aterro auxiliar que dá mais resistência ao maciço terroso principal
Informações pessoais a este autor do saudoso Eng. Jason Pereira Marques, engenheiro especialista em solos, sobre detalhes da vida profissional:
No aterro (1ª classe) com altura de 2,5 m, para cobrir uma área de 12.000 m2 ~ (100 m × 120 m) e servir de apoio para uma fundação direta, deverá ser utilizado um SOLO ALGO ARGILOSO. Este aterro deverá ser executado em camadas lançadas (caminhão basculante), espalhadas (motoniveladora) na espessura de 0,30 m (usual) e compactadas (rolo pé de carneiro). Neste exemplo, as especificações técnicas recomendam uma (%) de compactação entre 95 e 100 e um desvio de umidade (%) entre –2 e +2, em relação aos valores obtidos no Ensaio de Proctor Normal (densidade máxima e umidade ótima). Tradicionalmente, o método de HILF fornece, no campo, os valores que são comparados com os valores do Proctor Normal.
