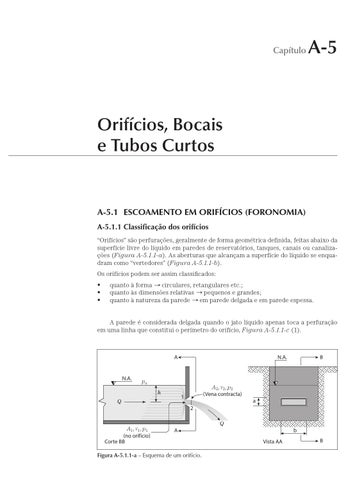

A-5 – Orifícios, Bocais e Tubos Curtos
Capítulo
A-5
Orifícios, Bocais e Tubos Curtos
A-5.1 ESCOAMENTO EM ORIFÍCIOS (FORONOMIA) A-5.1.1 Classificação dos orifícios “Orifícios” são perfurações, geralmente de forma geométrica definida, feitas abaixo da superfície livre do líquido em paredes de reservatórios, tanques, canais ou canalizações (Figura A-5.1.1-a). As aberturas que alcançam a superfície do líquido se enquadram como “vertedores” (Figura A-5.1.1-b). Os orifícios podem ser assim classificados: • • •
quanto à forma → circulares, retangulares etc.; quanto às dimensões relativas → pequenos e grandes; quanto à natureza da parede → em parede delgada e em parede espessa.
A parede é considerada delgada quando o jato líquido apenas toca a perfuração em uma linha que constitui o perímetro do orifício, Figura A-5.1.1-c (1).
A
N.A.
N.A.
pa h
A2, V2, p2 (Vena contracta)
1
Q
B
a 2
A1, V1, p1 (no orifício) Corte BB
Q A
b Vista AA
B
Figura A-5.1.1-a – Esquema de um orifício.
