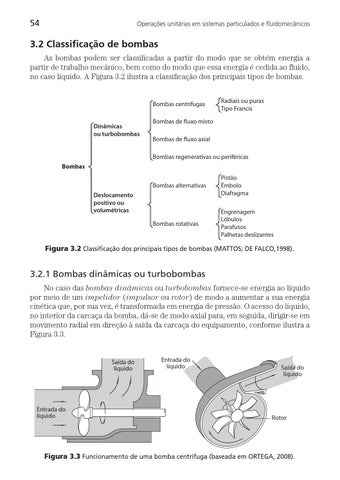

54
Operações unitárias em sistemas particulados e fluidomecânicos
3.2 Classificação de bombas As bombas podem ser classificadas a partir do modo que se obtém energia a partir de trabalho mecânico, bem como do modo que essa energia é cedida ao fluido, no caso líquido. A Figura 3.2 ilustra a classificação dos principais tipos de bombas. Bombas centrífugas Dinâmicas ou turbobombas
Radiais ou puras Tipo Francis
Bombas de fluxo misto Bombas de fluxo axial Bombas regenerativas ou periféricas
Bombas Bombas alternativas
Pistão Êmbolo Diafragma
Bombas rotativas
Engrenagem Lóbulos Parafusos Palhetas deslizantes
Deslocamento positivo ou volumétricas
Figura 3.2 Classificação dos principais tipos de bombas (MATTOS; DE FALCO,1998).
3.2.1 Bombas dinâmicas ou turbobombas No caso das bombas dinâmicas ou turbobombas fornece-se energia ao líquido por meio de um impelidor (impulsor ou rotor) de modo a aumentar a sua energia cinética que, por sua vez, é transformada em energia de pressão. O acesso do líquido, no interior da carcaça da bomba, dá-se de modo axial para, em seguida, dirigir-se em movimento radial em direção à saída da carcaça do equipamento, conforme ilustra a Figura 3.3.
Saída do líquido
Entrada do líquido
Entrada do líquido
Saída do líquido
Rotor
Figura 3.3 Funcionamento de uma bomba centrífuga (baseada em ORTEGA, 2008).
