sólido e líquido, formando uma “pasta” com o volume sólido constituído por cristais na forma de “árvores” denominadas dendritas. A Figura 2.5 ilustra esquematicamente a solidificação entre duas paredes do molde (que poderia ser considerado correspondente a um dos canais de ataque ilustrado na Figura 2.3) para os seguintes casos: ligas com intervalo de solidificação nulo (caso de metal puro, Al ou Si na Figura 2.4, ou composição eutética, liga Al-11,7%Si na Figura 2.4), ligas com grande intervalo de solidificação (>110 °C, por exemplo, uma liga Al-18%Si na Figura 2.4), ligas com pequeno intervalo de solidificação (<20 °C) e ligas com intervalo intermediário de solidificação (entre 20 e 110 °C, por exemplo, uma liga Al-6%Si na Figura 2.4).
prod. metalicos 02.indd 36
18
Final da solidificação
Final da solidificação
577 °C Tempo total de solidificação
12
Tempo total de solidificação
Tempo Liga hipereutética Al – 18% Si

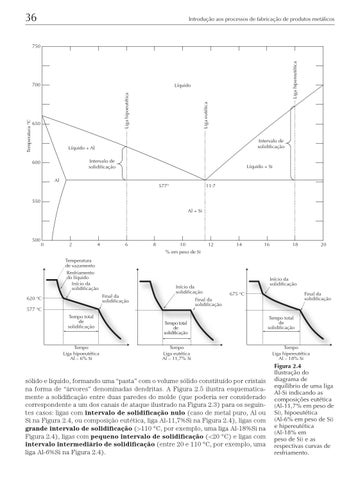

Figura 2.4 Ilustração do diagrama de equílibrio de uma liga Al-Si indicando as composições eutética (Al-11,7% em peso de Si), hipoeutética (Al-6% em peso de Si) e hipereutética (Al-18% em peso de Si) e as respectivas curvas de resfriamento.
