16 Diagrama de massas (Bruckner)

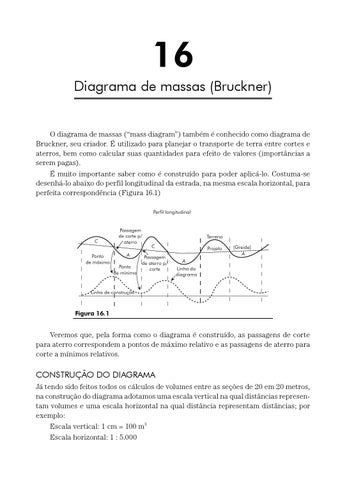

O diagrama de massas (“mass diagram”) também é conhecido como diagrama de Bruckner, seu criador. É utilizado para planejar o transporte de terra entre cortes e aterros, bem como calcular suas quantidades para efeito de valores (importâncias a serem pagas). É muito importante saber como é construído para poder aplicá-lo. Costuma-se desenhá-lo abaixo do perfil longitudinal da estrada, na mesma escala horizontal, para perfeita correspondência (Figura 16.1) Perfil longitudinal
C Ponto de máximo
Passagem de corte p/ aterro A Ponto de mínimo
Terreno C
Passagem de aterro p/ corte
Projeto
(Greide) A
A Linha do diagrama
Linha de construção
Figura 16.1
Veremos que, pela forma como o diagrama é construído, as passagens de corte para aterro correspondem a pontos de máximo relativo e as passagens de aterro para corte a mínimos relativos.
CONSTRUÇÃO DO DIAGRAMA Já tendo sido feitos todos os cálculos de volumes entre as seções de 20 em 20 metros, na construção do diagrama adotamos uma escala vertical na qual distâncias representam volumes e uma escala horizontal na qual distância representam distâncias; por exemplo: Escala vertical: 1 cm = 100 m3 Escala horizontal: 1 : 5.000
