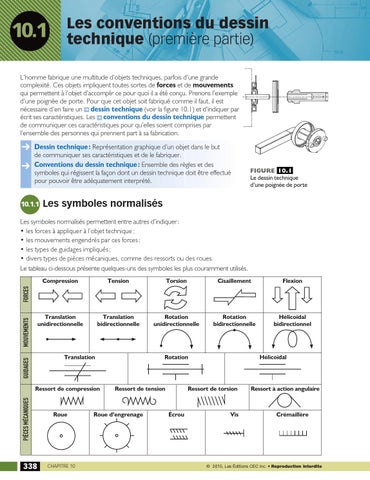

10.1
Les conventions du dessin technique (première partie)
L’homme fabrique une multitude d’objets techniques, parfois d’une grande complexité. Ces objets impliquent toutes sortes de forces et de mouvements qui permettent à l’objet d’accomplir ce pour quoi il a été conçu. Prenons l’exemple d’une poignée de porte. Pour que cet objet soit fabriqué comme il faut, il est nécessaire d’en faire un dessin technique (voir la figure 10.1) et d’indiquer par écrit ses caractéristiques. Les conventions du dessin technique permettent de communiquer ces caractéristiques pour qu’elles soient comprises par l’ensemble des personnes qui prennent part à sa fabrication. Dessin technique : Représentation graphique d’un objet dans le but de communiquer ses caractéristiques et de le fabriquer. Conventions du dessin technique : Ensemble des règles et des symboles qui régissent la façon dont un dessin technique doit être effectué pour pouvoir être adéquatement interprété. 10.1.1
figure 10.1 Le dessin technique d’une poignée de porte
Les symboles normalisés
Les symboles normalisés permettent entre autres d’indiquer : • les forces à appliquer à l’objet technique ; • les mouvements engendrés par ces forces ; • les types de guidages impliqués ; • divers types de pièces mécaniques, comme des ressorts ou des roues. Le tableau ci-dessous présente quelques-uns des symboles les plus couramment utilisés. Tension
Torsion
Cisaillement
Flexion
Translation unidirectionnelle
Translation bidirectionnelle
Rotation unidirectionnelle
Rotation bidirectionnelle
Hélicoïdal bidirectionnel
Mouvements
Forces
Compression
Guidages
Translation
Pièces mécaniques
Ressort de compression
338
Roue
Chapitre 10
Rotation
Ressort de tension
Roue d’engrenage
Hélicoïdal
Ressort de torsion
Écrou
Vis
Ressort à action angulaire
Crémaillère
