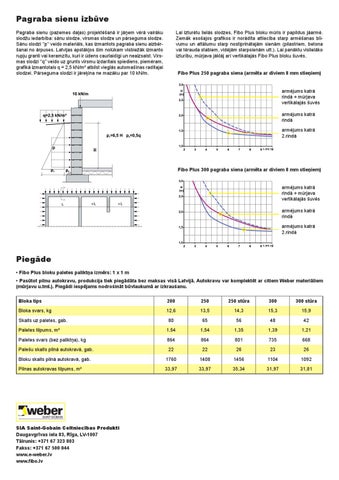

Pagraba sienu izbūve Pagraba sienu (pazemes daļas) projektēšanā ir jāņem vērā vairāku slodžu iedarbība: sānu slodze, virsmas slodze un pārseguma slodze. Sānu slodzi ‘‘p’’ veido materiāls, kas izmantots pagraba sienu aizbēršanai no ārpuses. Latvijas apstākļos šim nolūkam visbiežāk izmanto rupju granti vai keramzītu, kuri ir ūdens caurlaidīgi un neaizsalst. Virsmas slodzi ‘‘q’’ veido uz grunts virsmu izdarītais spiediens, piemēram, grafikā izmantotais q = 2,5 kN/m² atbilst vieglās automašīnas radītajai slodzei. Pārseguma slodzi ir jāreķina ne mazāku par 10 kN/m.
Lai izturētu lielās slodzes, Fibo Plus bloku mūris ir papildus jāarmē. Zemāk esošajos grafikos ir norādīta attiecība starp armēšanas blīvumu un attālumu starp nostiprinātajām sienām (pilastriem, betona vai tērauda stabiem, vidējām starpsienām utt.). Lai panāktu vislielāko izturību, mūrjava jāklāj arī vertikālajās Fibo Plus bloku šuvēs. Fibo Plus 250 pagraba siena (armēta ar diviem 8 mm stieņiem) armējums katrā rindā + mūrjava vertikālajās šuvēs armējums katrā rindā armējums katrā 2.rindā
Fibo Plus 300 pagraba siena (armēta ar diviem 8 mm stieņiem) armējums katrā rindā + mūrjava vertikālajās šuvēs armējums katrā rindā armējums katrā 2.rindā
Piegāde • Fibo Plus bloku paletes paliktņa izmērs: 1 x 1 m • Pasūtot pilnu autokravu, produkcija tiek piegādāta bez maksas visā Latvijā. Autokravu var komplektēt ar citiem Weber materiāliem (mūrjavu u.tml.). Piegādi iespējams nodrošināt būvlaukumā ar izkraušanu. Bloka tips
200
250
250 stūra
300
300 stūra
Bloka svars, kg
12,6
13,5
14,3
15,3
15,9
80
65
56
48
42
Paletes tilpums, m³
1,54
1,54
1,35
1,39
1,21
Paletes svars (bez paliktņa), kg
864
864
801
735
668
Palešu skaits pilnā autokravā, gab.
22
22
26
23
26
Bloku skaits pilnā autokravā, gab.
1760
1408
1456
1104
1092
Pilnas autokravas tilpums, m³
33,97
33,97
35,34
31,97
31,81
Skaits uz paletes, gab.
