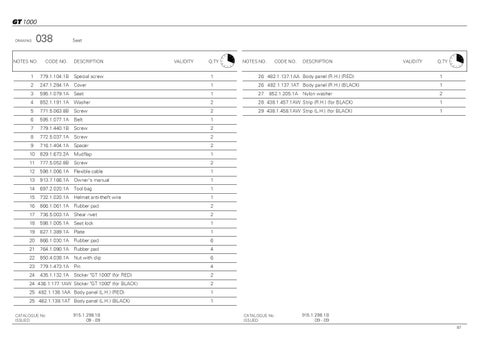

DRAWING
038
NOTES NO.
Seat
VALIDITY
Q.TY
NOTES NO.
CODE NO.
DESCRIPTION
CODE NO.
DESCRIPTION
1
779.1.104.1B
Special screw
1
26 482.1.137.1AA Body panel (R.H.) (RED)
1
2
247.1.284.1A
Cover
1
26 482.1.137.1AT Body panel (R.H.) (BLACK)
1
3
595.1.079.1A
Seat
1
27
2
4
852.1.191.1A
Washer
2
28 438.1.457.1AW Strip (R.H.) (for BLACK)
1
5
771.5.063.8B
Screw
2
29 438.1.458.1AW Strip (L.H.) (for BLACK)
1
6
595.1.077.1A
Belt
1
7
779.1.440.1B
Screw
2
8
772.5.037.1A
Screw
2
9
716.1.404.1A
Spacer
2
10
829.1.673.2A
Mudflap
1
11
777.5.052.8B
Screw
2
12
598.1.006.1A
Flexible cable
1
13
913.7.166.1A
Owner's manual
1
14
697.2.020.1A
Tool bag
1
15
732.1.020.1A
Helmet anti-theft wire
1
16
866.1.061.1A
Rubber pad
2
17
736.5.003.1A
Shear rivet
2
18
598.1.005.1A
Seat lock
1
19
827.1.389.1A
Plate
1
20
866.1.030.1A
Rubber pad
6
21
764.1.090.1A
Rubber pad
4
22
850.4.038.1A
Nut with clip
6
23
779.1.473.1A
Pin
4
24
435.1.132.1A
Sticker "GT 1000" (for RED)
2
24 436.1.177.1AW Sticker "GT 1000" (for BLACK)
2
25 482.1.138.1AA Body panel (L.H.) (RED)
1
25 482.1.138.1AT Body panel (L.H.) (BLACK)
1
CATALOGUE No: ISSUED:
915.1.298.1B 09 - 09
852.1.205.1A
CATALOGUE No: ISSUED:
Nylon washer
VALIDITY
Q.TY
915.1.298.1B 09 - 09 87
