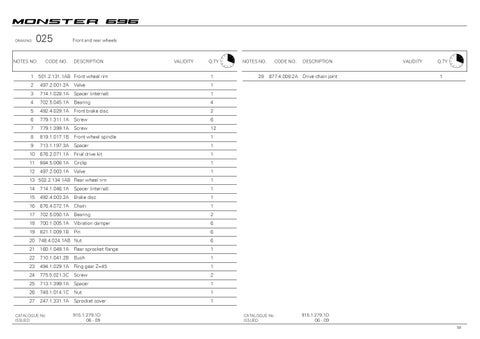

DRAWING
025
NOTES NO.
1
CODE NO.
Front and rear wheels
DESCRIPTION
501.2.131.1AB Front wheel rim
VALIDITY
Q.TY
1
2
497.2.001.2A
Valve
1
3
714.1.028.1A
Spacer (internal)
1
4
702.5.045.1A
Bearing
4
5
492.4.029.1A
Front brake disc
2
6
779.1.311.1A
Screw
6
7
779.1.399.1A
Screw
12
8
819.1.017.1B
Front wheel spindle
1
9
713.1.197.3A
Spacer
1
10
676.2.071.1A
Final drive kit
1
11
884.5.008.1A
Circlip
1
12
497.2.003.1A
Valve
1
14
714.1.046.1A
Spacer (internal)
1
15
492.4.003.2A
Brake disc
1
16
676.4.072.1A
Chain
1
17
702.5.050.1A
Bearing
2
18
700.1.005.1A
Vibration damper
6
19
821.1.009.1B
Pin
6
20 748.4.024.1AB Nut
6
21
160.1.049.1A
Rear sprocket flange
1
22
710.1.041.2B
Bush
1
23
494.1.029.1A
Ring gear Z=45
1
24
775.5.021.3C
Screw
2
25
713.1.399.1A
Spacer
1
26
748.1.014.1C
Nut
1
27
247.1.331.1A
Sprocket cover
1
915.1.279.1D 06 - 09
28
CODE NO.
677.4.008.2A
DESCRIPTION
Drive chain joint
VALIDITY
Q.TY
1
1
13 502.2.134.1AB Rear wheel rim
CATALOGUE No: ISSUED:
NOTES NO.
CATALOGUE No: ISSUED:
915.1.279.1D 06 - 09 59
