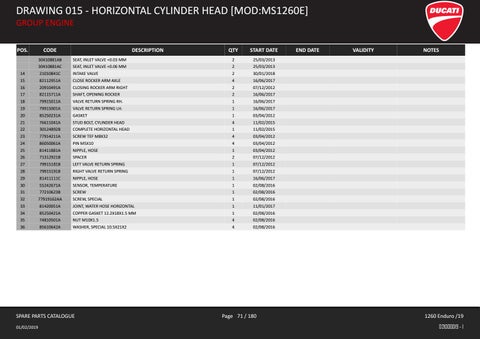

DRAWING 015 - HORIZONTAL CYLINDER HEAD [MOD:MS1260E] GROUP ENGINE POS.
CODE
DESCRIPTION
QTY
START DATE
30410881AB
SEAT, INLET VALVE +0.03 MM
2
25/03/2013
30410881AC
SEAT, INLET VALVE +0.06 MM
2
25/03/2013
14
21010841C
INTAKE VALVE
2
30/01/2018
15
82112951A
CLOSE ROCKER ARM AXLE
4
16/06/2017
16
20910491A
CLOSING ROCKER ARM RIGHT
2
07/12/2012
17
82115711A
SHAFT, OPENING ROCKER
2
16/06/2017
18
79915011A
VALVE RETURN SPRING RH.
1
16/06/2017
19
79915001A
VALVE RETURN SPRING LH.
1
16/06/2017
20
85250231A
GASKET
1
03/04/2012
21
76611041A
STUD BOLT, CYLINDER HEAD
4
11/02/2015
22
30124892B
COMPLETE HORIZONTAL HEAD
1
11/02/2015
23
77914211A
SCREW TEF M8X32
4
03/04/2012
24
86050061A
PIN M5X10
4
03/04/2012
25
81411881A
NIPPLE, HOSE
1
03/04/2012
26
71312921B
SPACER
2
07/12/2012
27
79915181B
LEFT VALVE RETURN SPRING
1
07/12/2012
28
79915191B
RIGHT VALVE RETURN SPRING
1
07/12/2012
29
81411111C
NIPPLE, HOSE
1
16/06/2017
30
55242671A
SENSOR, TEMPERATURE
1
02/08/2016
31
77210623B
SCREW
1
02/08/2016
32
77919162AA
SCREW, SPECIAL
1
02/08/2016
33
81420051A
JOINT, WATER HOSE HORIZONTAL
1
11/01/2017
34
85250421A
COPPER GASKET 12.2X18X1.5 MM
1
02/08/2016
35
74810501A
NUT M10X1.5
4
02/08/2016
36
85610642A
WASHER, SPECIAL 10.5X21X2
4
02/08/2016
SPARE PARTS CATALOGUE 01/02/2019
Page 71 / 180
END DATE
VALIDITY
NOTES
1260 Enduro /19 D21000019 - 1
