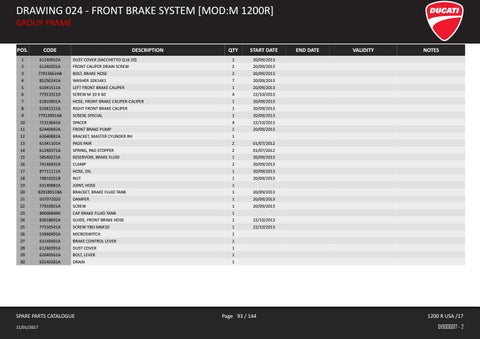

DRAWING 024 - FRONT BRAKE SYSTEM [MOD:M 1200R] GROUP FRAME POS.
CODE
1
61240052A
2
61240201A
3 4
DESCRIPTION
QTY
START DATE
DUST COVER (SACCHETTO Q.tà 20)
2
20/09/2013
FRONT CALIPER DRAIN SCREW
2
20/09/2013
77913662AB
BOLT, BRAKE HOSE
2
20/09/2013
85250241A
WASHER 10X14X1
7
20/09/2013
5
61041511A
LEFT FRONT BRAKE CALIPER
1
20/09/2013
6
77913311D
SCREW M 10 X 60
4
22/10/2013
7
61810901A
HOSE, FRONT BRAKE CALIPER-CALIPER
1
20/09/2013
8
61041521A
RIGHT FRONT BRAKE CALIPER
1
20/09/2013
9
77913091AB
SCREW, SPECIAL
1
20/09/2013
10
71313641A
SPACER
4
22/10/2013
11
62440942A
FRONT BRAKE PUMP
1
20/09/2013
12
62640881A
BRACKET, MASTER CYLINDER RH
1
13
61341101A
PADS PAIR
2
01/07/2012
14
61240371A
SPRING, PAD STOPPER
2
01/07/2012
15
58540221A
RESERVOIR, BRAKE FLUID
1
20/09/2013
16
74140431A
CLAMP
2
20/09/2013
17
87711111A
HOSE, OIL
1
20/09/2013
18
74810351B
NUT
1
20/09/2013
19
63140081A
JOINT, HOSE
1
20
8291B911BA
BRACKET, BRAKE FLUID TANK
1
20/09/2013
21
037072020
DAMPER
1
20/09/2013
22
77910921A
SCREW
1
20/09/2013
23
800068490
CAP BRAKE FLUID TANK
1
24
83018691A
GUIDE, FRONT BRAKE HOSE
1
22/10/2013
25
77510541A
SCREW TBEI M6X10
1
22/10/2013
26
53940491A
MICROSWITCH
1
27
63140491A
BRAKE CONTROL LEVER
1
28
61240391A
DUST COVER
1
29
62640561A
BOLT, LEVER
1
30
63140281A
DRAIN
1
SPARE PARTS CATALOGUE 11/01/2017
Page 93 / 144
END DATE
VALIDITY
NOTES
1200 R USA /17 D19000017 - 2
