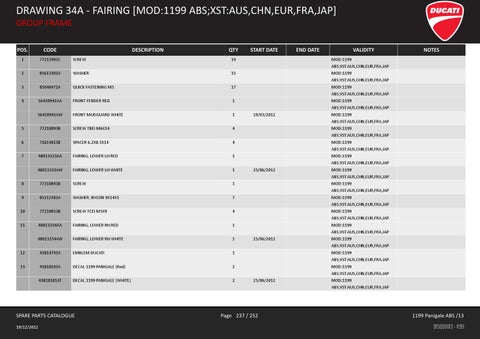

DRAWING 34A - FAIRING [MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP] GROUP FRAME POS.
CODE
DESCRIPTION
QTY
START DATE
1
77211091C
SCREW
19
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
2
85611401A
WASHER
15
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
3
85040471A
QUICK FASTENING M5
17
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
4
56420941AA
FRONT FENDER RED
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
56420941AW
FRONT MUDGUARD WHITE
1
29/03/2012
END DATE
VALIDITY
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
5
77210893B
SCREW TBEI M6X14
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
6
71614011B
SPACER 6.2X8.5X14
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
7
48013333AA
FAIRING, LOWER LH RED
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
48013333AW
FAIRING, LOWER LH WHITE
1
25/06/2012
NOTES
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
8
77210841B
SCREW
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
9
85212181A
WASHER, NYLON 9X14X1
7
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
10
77210853B
SCREW TCEI M5X9
4
MOD:1199
11
48013354AA
FAIRING, LOWER RH RED
1
48013354AW
FAIRING, LOWER RH WHITE
1
ABS;XST:AUS,CHN,EUR,FRA,JAP MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP 25/06/2012
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
12
43814741A
EMBLEM DUCATI
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
13
43818101A
DECAL 1199 PANIGALE (Red)
2
MOD:1199
43818101AT
DECAL 1199 PANIGALE (WHITE)
2
ABS;XST:AUS,CHN,EUR,FRA,JAP
SPARE PARTS CATALOGUE 19/12/2012
25/06/2012
Page 237 / 252
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
1199 Panigale ABS /13 D15000013 - 1199
