Modelo Bioclimatico - Prototipo Arco Iris

UNIVERSIDAD PERUANA UNIÓN FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE ARQUITECTURA

ESCUELA DE ARQUITECTURA

ARQUITECTURA BIOCLIMATICA II

Estudiante:

Donald Missael Diaz Diaz

Isaac Macedo Pinedo

James Joel Mendoza Santa Cruz

Docente:

Mg.Arq. Cinthya Arèvalo Lazo.

Tarapoto, Abril de 2023

©

2

Arquitectura UPeU

Agradecimientos

Agradecemos primeramente a Dios por entregarnos la vida y los medios económicos para poder desarrollar este ciclo acadmico. A nuestros padres por ser los responsables de sustentar nuestros estudios. Agradecer a la Arquitecta Cinthya Arévalo por bridarnos sus conocimientos y experiencia durante todo el proceso de la elaboración del trabajo, que nos permitió realizar durante estas semanas que dio excelentes resultados.

También agradecer al equipo que esta conformado por James Mendoza, Donald Dìaz y Isaac Macedo que hemos sabido distribuir muy bien las partes del trabajo asignado, A todos los mencionados, mis más sinceros agradecimientos. Ya que nos motivó a poder realizar y trabajar como equipo durante todo el proceso.

4

© Arquitectura UPeU Índice 1 . Análisis del Lugar 6 1.1. Ubicación 8 1.1. Corte Topográfico, flora y fauna 10 1.1. Condición Fisica del Territorio 12 1.3. Mapa de Peligro Geologico 14 2 . Análisis Ambiental 16 2.1. Solticio, Rosa de Viento, Entorno 18 2.2. Análisis Proyección de Sombra 20 2.3. Mapa de Temperatura 22 3 . Anàlisis Proyectual 24 3.1. Estrategias 26 3.2. Análisis de Zonificación 28 3.3. Análisis de Volumétrico Espacial 30 3.4. Análisis de Materialidad 32 3.5. Propuesta de Solución 34 3.6. Propuesta de Solución 36 3.7. Anàlisis de Temperatura 38 3.8. Resultados de Diseño 40 3.9. Propuesta de Diseño - Render 42 3.10. Render 42 5

6

1 . ANALISIS DE EL LUGAR

Iquitos ...............una ciudad puerto peruana que está ubicada al norte en el departamento de Loreto a 105 m.s.n.m. reconocida por el turismo, su artesanía y agricultura. Por la ciudad cruza el caudaloso río Amazonas, el más largo del mundo y responsable de unir los pueblos que habitan el corazón de la selva. El distrito de Belén es conocido por su enorme mercado callejero al aire libre y los palafitos rústicos sobre pilotes que bordean el río Itaya. Iquitos es considerada la capital de la Amazonia Peruana ya que cuenta con una abundante variedad de plantas y animales, al ser un clima tropical. Además de contar con impresionantes destinos y sitios turísticos, es el principal punto de partida para conocer el río Amazonas, una de las Siete Maravillas Naturales del Mundo.

7

UBICACIÓN EMPLAZAMIENTO

CLIMA: ZONA 9 TROPICAL HUMEDO

El proyecto se encuentra en el barrio de Belén

8

encuentra ubicado en la ciudad de Iquitos Belén a orillas del Río Itaya.

Perú

Loreto Provincia de Maynas Provincia de Maynas

ANÁLISIS DE ENTORNO

CORTE TOPOGRÁFICO, FLORA Y FAUNA

Iquitos es considerada la capital de la Amazonia Peruana ya que cuenta con una abundante variedad de plantas y animales, al ser un clima tropical.

Por la ciudad cruza el caudaloso río Amazonas, el más largo del mundo y responsable de unir los pueblos que habitan el corazón de la selva .

FLORA

Aguaje

Lagarto FAUNA

Río Itaya © Arquitectura UPeU

10

Caoba Cedro Bromelia Otorongo Anaconda Guacamayo

Río Itaya

ANÁLISIS DE ENTORNO CONDICIÓN FÍSICA DE EL TERRITORIO

Iquitos es una ciudad puerto peruana distrito de Belén es conocido por río Itaya.

368,9 km² Superficie:

Las mayores industrias extracción pesquera, petrolera, minera turismo, la artesanía, la panadería

12

peruana y una vía de acceso a los alojamientos en la selva y las villas del norte del Amazonas. El por su enorme mercado callejero al aire libre y los palafitos rústicos sobre pilotes que bordean el

TIPOLOGÍA DE VIVIENDAS EN EL BARRIO DE BELÉN- IQUITOS

En las zonas inundables como el barrio de belén las viviendas se adaptan para poder recibir las crecida de los ríos.

Las viviendas de la zona rural son de madera con techos de :

Las viviendas de las zonas inundables son altas especie de palafitos para evitar la inundación y otros posados sobre troncos que va permitir que la casa flote si el río inunda la zona y suba de nivel.

extracción de la ciudad están conformadas por la maderera, minera y agrícola, y tiene un alta actividad económica en el panadería y la bebidas gasificadas y cervecería.

Río Itaya Barrio Belén Plazuela Belén calamina hoja de Irapai

13

ANÁLISIS DE ENTORNO PELIGROS GEOLOGICOS

14

DESCRIPCIÓN

Zonas de humedales y agujales, no habítales

Zona de suelos arcillosos de baja plasticidad con arena y limo, en condiciones húmedas a saturadas y relieve de drenaje pobre

Zona de suelos arcillosos con arenas arcillosas de alta y baja plasticidad y consistencia media, con valores de capacidad portante entre 0.5 kg/cm2 a 1.5 kg/cm2 con relieve de drenaje variado.

Suelos arenosos arcillosos, de compacidad media a blanda, con capacidad portante entre 1 0 kg/cm2 a 1 2 kh/cm2

La ubicación del proyecto se encuentra en una zona de peligro alto

CATEGORIA COLOR

Zona de Peligro Muy alto

Zona de Peligro Alto

Zona de Peligro Medio

Zona de Peligro Bajo

2 . ANALISIS AMBIENTAL

16

Este análisis tiene la finalidad de ver en qué condiciones climatológicas se encuentra el proyecto, para poder desarrollar las diferentes estrategias, generando un impacto positivo al medio ambiente. según en análisis elaborado del recorrido solar la mayor incidencia solar durante todo el día es entre las 10 de la mañana generando una fuerte calefacción dentro de las viviendas, además en los gráficos podemos encontrar que los vientos predominantes van de dirección de Norte a Sur. Es muy importante conocer esos dos puntos porque por medio de eso de acuerdo a lo investigado podemos resolver los diferentes problemas climatológicos que cuenta el proyecto que se encuentra en la ciudad de Iquitos, específicamente en el barrio Belén. Las cuales cuentan con condiciones de temperaturas muy altas durante todo el año

17

ANALISIS AMBIENTAL SOLTICIO, ROSA DE VIENTO Y ENTORNO

El recorrido solar se genera y la mayor incidencia solar durante el dia esta dentro de las 10 de la mañana con un azimut de 50.18” y una alturra de 48.42

18

Segun el analisis de rosa de vientos, podemos encontrar que los vientos predominantes van de direcciòn de Norte a Sur, por otro lado tambien se encuentran otra orientacion predominante que es la de Oeste a Este

19

ANALISIS DE PROYECCIÒN DE SOMBRA

ANALISIS DE PROYECCION DE SOMBRA

MAÑANA (8 am)

SOLSTICIO DE VERANO

Sombra de noroeste a noreste

SOLSTICIO DE INVIERNO

Sombra de suroeste a sureste

EQUINOCCIO

Sombra de oeste a este

20

MEDIODÍA (12:00 m) TARDE (05:00 PM) © Arquitectura UPeU 21

ANALISIS AMBIENTAL MAPA DE TEMPERATURA

En la ciudad de iquitos se encuentra temperaturas muy altas las cuales condicionan el diseño bioclimatico , ya que durante las estaciones de el año presenta temperaturas desde còmoda a torridas

22

3 . ANALISIS PROYECTUAL

24

El proyecto aborda el análisis previo a la modificación, siendo este el primer paso del proceso ya que podemos identificar los puntos negativos y problemáticas que tiene e l proyecto dentro de la ciudad, ya que no esta diseñado bioclimáticamente para Iquitos, es por eso que se plantea estrategias las cuales buscan dar soluciones y proponer elementos los cuales permitan generar un confort térmico habitable.

Logrando dar solución al proyecto y emplazando dentro de el terreno y el contexto inmediato.

25

ESTRATEGIAS CONCEPTOS BIOCLIMATICOS

ALEROS 01

Los aleros constituyen un elemento primordial en el proyecto ya que según la condición física y climática del lugar, se debe proteger y regular el ingreso del calor.

PILOTES

Los pilotes constituyen un elemento fundamental para la propuesta de diseño, ya que protege y aislar del agua y del calor a la edificación.

02

26

CELOCIAS PLEGABLE

Las mamparas de tipo celosía aportan al proyecto una nueva propuesta, la cual permite la circulación cruzada de aire, y de igual manera un espacio semicerrado.

MUROS ACORDES AL CLIMA

Los muros constituyen un elemento fundamental, ya que segun las condiciones fisicas del lugar, condicionan o facilitan, ya que por tema climatico a muros de mayor espesor, mas calor retienen.

27

Comedor

Cocina LEYENDA

A A

Terraza Comedor LEYENDA

LEYENDA

CORTE A-A Terraza Comedor Cocina

Terraza Comedor

28

CORTE A-A PLANTA DE PROYECTO ANALISIS DE ZONIFICACIÒN ZONIFICACIÒN

ISOMETRÌA EN CORTE

En el corte a isometría se observa que el proyecto tiene una distribuciòn mixta y flexible a diferentes usos que se necesite

Posee solo 3 areas de zonificacion, en dondes se desarrolla todo el programa y configuracion espacial

A nivel de volumen, la forma esta orientada de norte a sur, teniendo fachadas en los cuatro ángulos cardinales

Terraza Comedor Cocina LEYENDA

01

02

03 © Arquitectura UPeU

29

ANALISIS VOLUMETRICO ESPACIAL ISOMETRÍA DE PROYECTO

El proyecto aprovecha los palafitos, para poder generar una circulación continua de aire, la cual permite aislar del calor exterior.

Los muros que posee el proyecto son de 25 cm no corresponden a la zona ya que almacenan el calor en su interior.

La dirección angular de el sol de este a oeste, afectan a secundarias y donde se ubican

Recorrido solar en

Segun la de las ventanas genera

30

12 pm

se desarrolla las fachadas los vanos.

en un dia : 6 am - 6 pm

6am 6pm

La protección vertical que tiene el prototipo no cumple con las condiciones climaticas de Iquitos, ya que no cumple la función de proteger y aislar el calor la cual esta en dirección Norte.

El eje en donde se orienta el edificio favorece a la circulación de aire y zonas frias de el proyecto.

la posicion relativa del sol y el diseño ventanas corredizas con alfeizer de 0.90 una isla de calor dentro de el diseño.

El recorrido solar se desarrolla de este a oeste, factor que condiciona el diseño, de igual manera la direccion de vientos predonminantes se observa que va de direcion Norte Sur y Este Oeste

31

ANALISIS DE MATERIALIDAD VOLUMETRIA ESQUEMATICA

PINTURA EPOXICA.

Pintura para galvanizado, segun requerimiento de diseño de facahda.

PILOTES.

PILOTES DE CONCRETO Fc` 210

VENTANA CORREDIZA.

Ventana corrediza de 2 paños, de vidio templado orientada en la fachada este y oeste

32

TECHO COBERTURA METALICA. Calamina AA 22 mm 3.60 x 0.80 metros

MURO CORTINA. Techo Policarbonato 6mm Blanco 5.80x1.05m Orientada en la fachada Norte - Sur

MURO SECO. Tablero OSB 18mm 1.22x2.44 metros

33

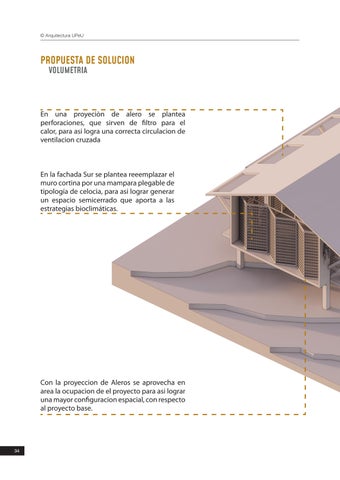

PROPUESTA DE SOLUCION VOLUMETRIA

En una proyeciòn de alero se plantea perforaciones, que sirven de filtro para el calor, para asi logra una correcta circulacion de ventilacion cruzada

En la fachada Sur se plantea reeemplazar el muro cortina por una mampara plegable de tipología de celocia, para asi lograr generar un espacio semicerrado que aporta a las estrategias bioclimáticas.

Con la proyeccion de Aleros se aprovecha en area la ocupacion de el proyecto para asi lograr una mayor configuracion espacial, con respecto al proyecto base.

34

En la fachada Este y Oeste, se organiza con el desarrollo de una mampara corrediza. La cual permite filtrar la calidad y control de el aire hacia el interior.

Al poser un terreno el cual se encuentra en una vulnerabilidad media a inundacione, es por ello que se plantea el uso de pilotes.

35

PROPUESTA DE SOLUCION VOLUMETRIA - MATERIALIDAD

Se reemplazò la materialidad de estructura de cobertura metalica a una estructura de cobertura vegetal la cual aportarà significativamente al calor concentrado al interior

La materialidad que se esta empleando para las mamparas tipo celocia es la madera la cual viene a mimetizarse con el ambiente de su entorno y lo hace un poryecto ecoamigable.

36

Se reemplazò la materialidad de estructura de cobertura metalica a una estructura de cobertura vegetal la cual aportarà significativamente al calor concentrado al interior

Se levita al proyecto, ya que esto permite protegerlo de la subida de masas de agua y poder disipar la temperatura dentro del interior.
