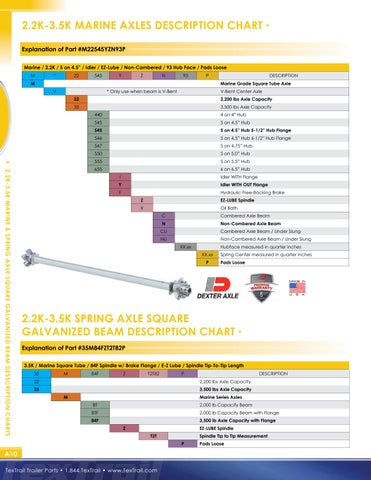

2.2K-3.5K MARINE AXLES DESCRIPTION CHART Explanation of Part #M22545YZN93P Marine / 2.2K / 5 on 4.5” / Idler / EZ-Lube / Non-Cambered / 93 Hub Face / Pads Loose M
*
22
545
Y
Z
N
93
P
M
DESCRIPTION Marine Grade Square Tube Axle
V
* Only use when beam is V-Bent
V-Bent Center Axle
22
2,200 lbs Axle Capacity
35
3,500 lbs Axle Capacity 440
4 on 4” Hub
545
5 on 4.5” Hub
545
5 on 4.5” Hub 5-1/2” Hub Flange
546
5 on 4.5” Hub 6-1/2” Hub Flange
547
5 on 4.75” Hub
550
5 on 5.0” Hub
555
5 on 5.5” Hub
2.2K-3.5K MARINE & SPRING AXLE SQUARE GALVANIZED BEAM DESSCRIPTION CHARTS
655
6 on 6.5” Hub I
Idler WITH Flange
Y
Idler WITH OUT Flange
F
Hydraulic Free-Backing Brake Z
EZ-LUBE Spindle
X
Oil Bath C
Cambered Axle Beam
N
Non-Cambered Axle Beam
CU
Cambered Axle Beam / Under Slung
NU
Non-Cambered Axle Beam / Under Slung XX.xx
Hubface measured in quarter inches XX.xx P
Spring Center measured in quarter inches Pads Loose
2.2K-3.5K SPRING AXLE SQUARE GALVANIZED BEAM DESCRIPTION CHART Explanation of Part #35M84FZT2T82P 3.5K / Marine Square Tube / 84F Spindle w/ Brake Flange / E-Z Lube / Spindle Tip-To-Tip Length 35
M
84F
Z
T2T82
P
22
DESCRIPTION 2,200 lbs Axle Capacity
35
3,500 lbs Axle Capacity M
Marine Series Axles BT
2,000 lb Capacity Beam
BTF
2,000 lb Capacity Beam with Flange
84F
3,500 lb Axle Capacity with Flange Z
EZ-LUBE Spindle T2T
Spindle Tip to Tip Measurement P
A10 TexTrail Trailer Parts • 1.844.TexTrail • www.TexTrail.com
Pads Loose
