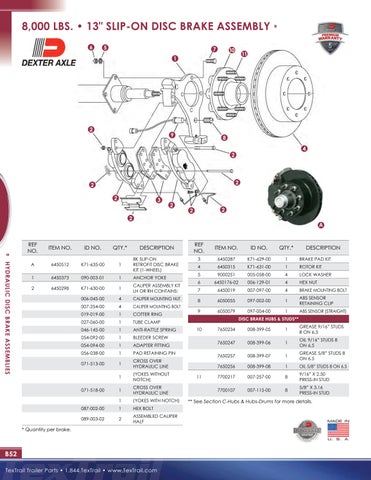

8,000 LBS. • 13" SLIP-ON DISC BRAKE ASSEMBLY 6
5
7
10
11
1
2
9
8 4
2
2
2 2
3
2
2
A
HYDRAULIC DISC BRAKE ASSEMBLIES
REF NO.
ITEM NO.
ID NO.
QTY.*
DESCRIPTION
A
6450512
K71-635-00
1
8K SLIP-ON RETROFIT DISC BRAKE KIT (1-WHEEL)
1
6450373
090-003-01
1
ANCHOR YOKE
2
6450298
K71-630-00
1
CALIPER ASSEMBLY KIT LH OR RH CONTAINS:
006-045-00
4
CALIPER MOUNTING NUT
007-254-00
4
CALIPER MOUNTING BOLT
019-019-00
1
COTTER RING
027-060-00
1
TUBE CLAMP
046-145-00
1
ANTI-RATTLE SPRING
054-092-00
1
BLEEDER SCREW
054-094-00
1
ADAPTER FITTING
056-038-00
1
PAD RETAINING PIN
1
CROSS OVER HYDRAULIC LINE
1
(YOKES WITHOUT NOTCH)
1
CROSS OVER HYDRAULIC LINE
1
(YOKES WITH NOTCH)
087-002-00
1
HEX BOLT
089-003-02
2
ASSEMBLED CALIPER HALF
071-513-00
071-518-00
2
2
* Quantity per brake.
B52 TexTrail Trailer Parts • 1.844.TexTrail • www.TexTrail.com
REF NO.
ITEM NO.
ID NO.
QTY.*
3
6450287
K71-629-00
1
BRAKE PAD KIT
4
6450315
K71-631-00
1
ROTOR KIT
5
9000251
005-058-00
4
LOCK WASHER
6
6450176-02
006-129-01
4
HEX NUT
7
6450019
007-097-00
4
BRAKE MOUNTING BOLT
097-002-00
1
ABS SENSOR RETAINING CLIP
097-004-00
1
ABS SENSOR (STRAIGHT)
8
6050055
9
6050079
DESCRIPTION
DISC BRAKE HUBS & STUDS** 10
11
7650234
008-399-05
1
GREASE 9/16” STUDS 8 ON 6.5
7650247
008-399-06
1
OIL 9/16” STUDS 8 ON 6.5
7650257
008-399-07
1
GREASE 5/8” STUDS 8 ON 6.5
7650256
008-399-08
1
OIL 5/8” STUDS 8 ON 6.5
7700217
007-257-00
8
9/16” X 2.50 PRESS-IN STUD
7700107
007-115-00
8
5/8” X 3.16 PRESS-IN STUD
** See Section C-Hubs & Hubs-Drums for more details.
