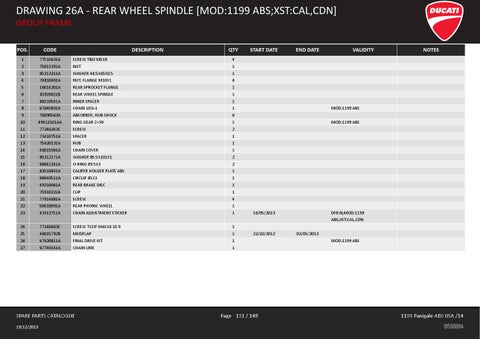

DRAWING 26A - REAR WHEEL SPINDLE [MOD:1199 ABS;XST:CAL,CDN] GROUP FRAME POS.
CODE
DESCRIPTION
1
77510631A
SCREW TBEI M5X8
4
2
75011391A
NUT
1
3
85212211A
WASHER 48.5X65X0.5
1
4
74810461A
NUT, FLANGE M10X1
6
5
16014201A
REAR SPROCKET FLANGE
1
6
819Z0021B
REAR WHEEL SPINDLE
1
7
88110541A
INNER SPACER
1
8
67640831A
CHAIN 103+1
1
9
70090563A
ABSORBER, HUB SHOCK
6
10
49411501AA
RING GEAR Z=39
1
11
77240243C
SCREW
2
12
71410751A
SPACER
1
13
75620131A
HUB
1
14
46015061A
CHAIN COVER
1
15
85212171A
WASHER 85.5X101X1
2
16
88641241A
O-RING 89.5X3
2
17
82510441A
CALIPER HOLDER PLATE ABS
1
18
88440511A
CIRCLIP 85X3
1
19
49210061A
REAR BRAKE DISC
1
20
75910222A
CLIP
1
21
77914881A
SCREW
4
22
50410091A
REAR PHONIC WHEEL
1
23
43313751A
CHAIN ADJUSTMENT STICKER
1
24
77140663C
SCREW TCEIF M6X18 10.9
1
25
46015792B
MUDFLAP
1
26
67620811A
FINAL DRIVE KIT
1
27
67740141A
CHAIN LINK
1
SPARE PARTS CATALOGUE 19/12/2013
QTY
START DATE
END DATE
VALIDITY
NOTES
MOD:1199 ABS MOD:1199 ABS
16/05/2013
22/10/2012
Page 131 / 148
DFR:N;MOD:1199 ABS;XST:CAL,CDN 02/05/2013 MOD:1199 ABS
1199 Panigale ABS USA /14 D15000014
