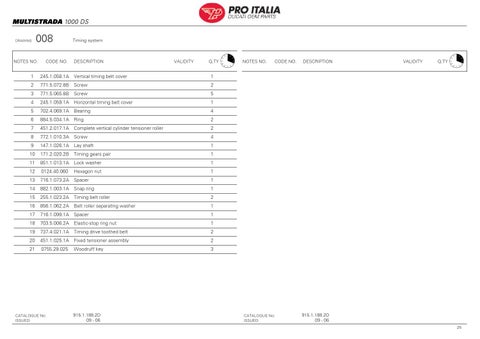

DRAWING
008
NOTES NO.
CODE NO.
Timing system
DESCRIPTION
VALIDITY
Q.TY
1
245.1.058.1A
Vertical timing belt cover
1
2
771.5.072.8B
Screw
2
3
771.5.065.8B
Screw
5
4
245.1.059.1A
Horizontal timing belt cover
1
5
702.4.069.1A
Bearing
4
6
884.5.034.1A
Ring
2
7
451.2.017.1A
Complete vertical cylinder tensioner roller
2
8
772.1.010.3A
Screw
4
9
147.1.026.1A
Lay shaft
1
10
171.2.020.2B
Timing gears pair
1
11
851.1.013.1A
Lock washer
1
12
0124.40.060
Hexagon nut
1
13
716.1.073.2A
Spacer
1
14
882.1.003.1A
Snap ring
1
15
255.1.023.2A
Timing belt roller
2
16
856.1.062.2A
Belt roller separating washer
1
17
716.1.099.1A
Spacer
1
18
703.5.006.2A
Elastic-stop ring nut
1
19
737.4.021.1A
Timing drive toothed belt
2
20
451.1.025.1A
Fixed tensioner assembly
2
21
0755.29.025
Woodruff key
3
CATALOGUE No: ISSUED:
915.1.188.2D 09 - 06
NOTES NO.
CODE NO.
CATALOGUE No: ISSUED:
DESCRIPTION
VALIDITY
Q.TY
915.1.188.2D 09 - 06 25
