Serie HFS und HFD

Druckabfallkurven

Δp Summe =Δp Gehäuse+Δp Element

Der empfohlene Wert für den anfänglichen Druckabfall bei diesem Filter liegt bei max. 0,8 bar.

∆p-Kurven bei 30 cSt.

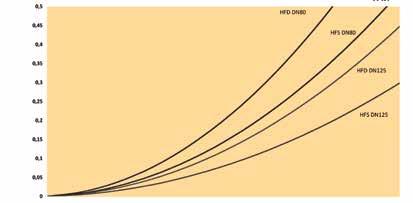

HFS/HFD12 DN80 und HFS/HFD13 DN125 (1 Element) Gehäuse

Wenn das verwendete Medium eine von 30 cSt abweichende Viskosität hat, kann der Druckabfall über den Filter hinweg wie folgt ermittelt werden:

Δp Summe =Δp Gehäuse+Δp Elementx Betriebsviskosität 30 cSt

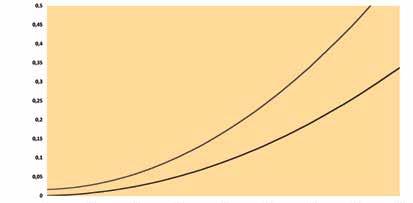

HFS/HFD33 DN200 (3 Elemente)

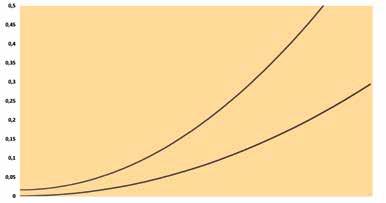

HFS/HFD43 DN250 (4 Elemente)

HFS/HFD83 DN350 (8 Elemente)

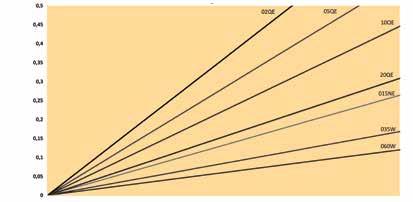

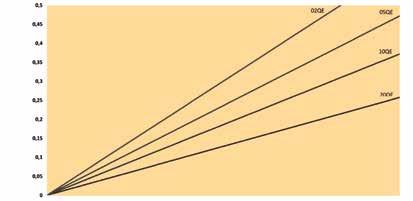

Einzelelement: Länge 2

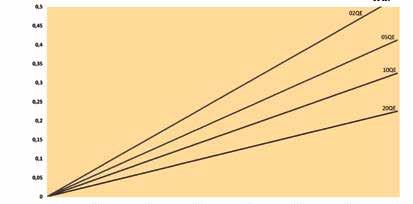

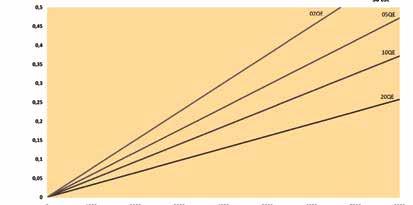

Einzelelement: Länge 3

HFS/HFD33 (3 Elemente)

HFS/HFD43 (4 Elemente)

HFS/HFD83 (8 Elemente)
