EJERCICIO 10

Lamina 10

Secciones axonométricas del Templo de

Edfu

CG1, CG5 y CG7

• Objetivo: Representación gráfica tridimensional de secciones de volúmenes mediante axonometrías

• Formato: A3 Horizontal

• Técnica empleada: Lápices de colores

• Materiales: Cartulina Liner, estilógrafos, escalímetro y escuadra

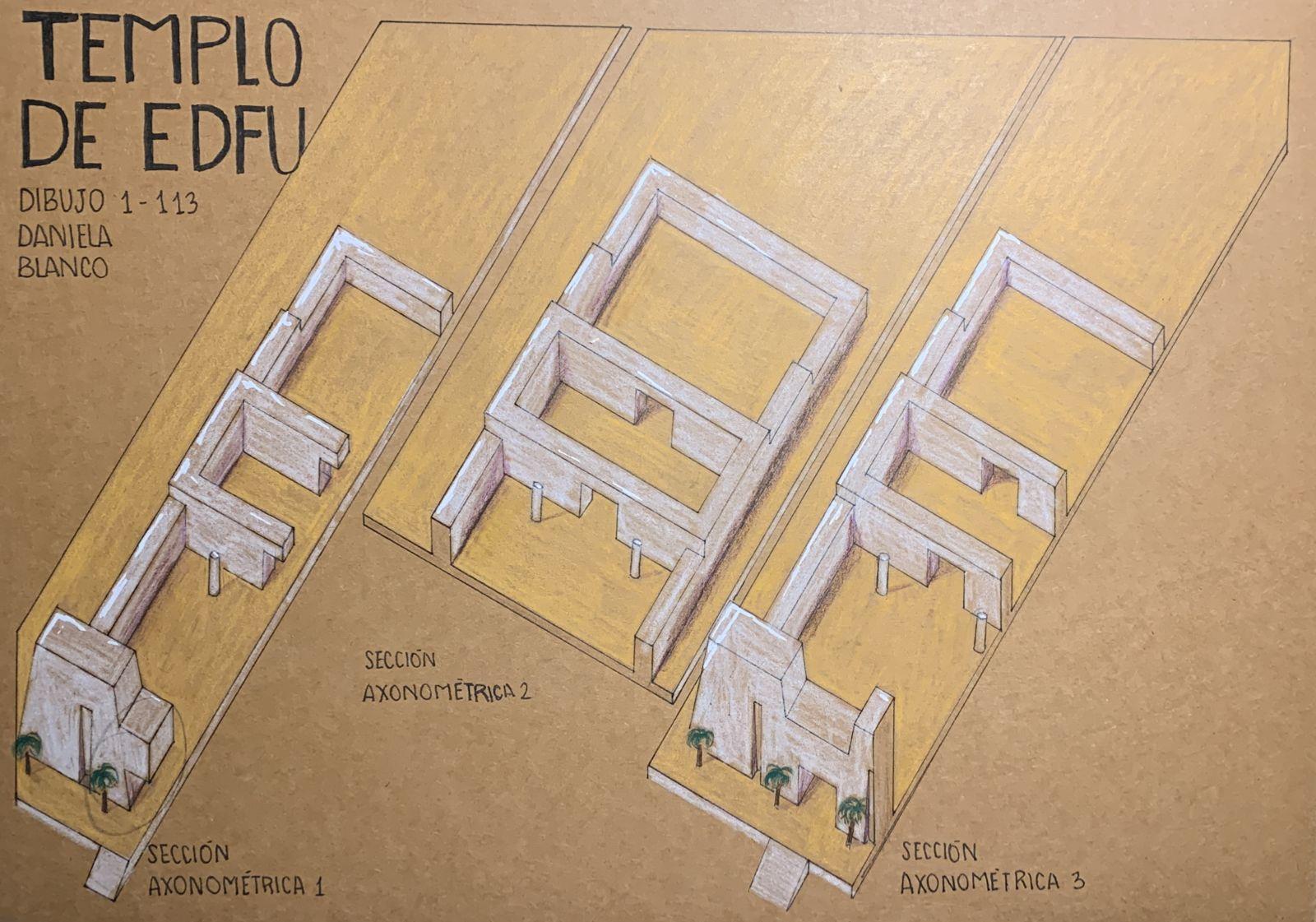

• Proceso: En esta lámina realizamos los cortes axonométricos del Templo de Edfu, sitio que también habíamos dibujado anteriormente. Seguimos el mismo diseño de realizar las axonometrías, pero en este caso realizamos algunos cortes al volumen. Finalmente pinté con lápices de colores, siendo el blanco el color más importante en la lámina, así como en la anterior

• Resultado Final y Reflexión: Esta lámina fue igual de complicada que la anterior, solamente había que seguir las medidas y no equivocarse con el ángulo. Me gustó bastante el resultado y como quedó, ya que le agregué luces con lapicero blanco y también los detalles de la ambientación

• Nota: 15
