EJERCICIO 09

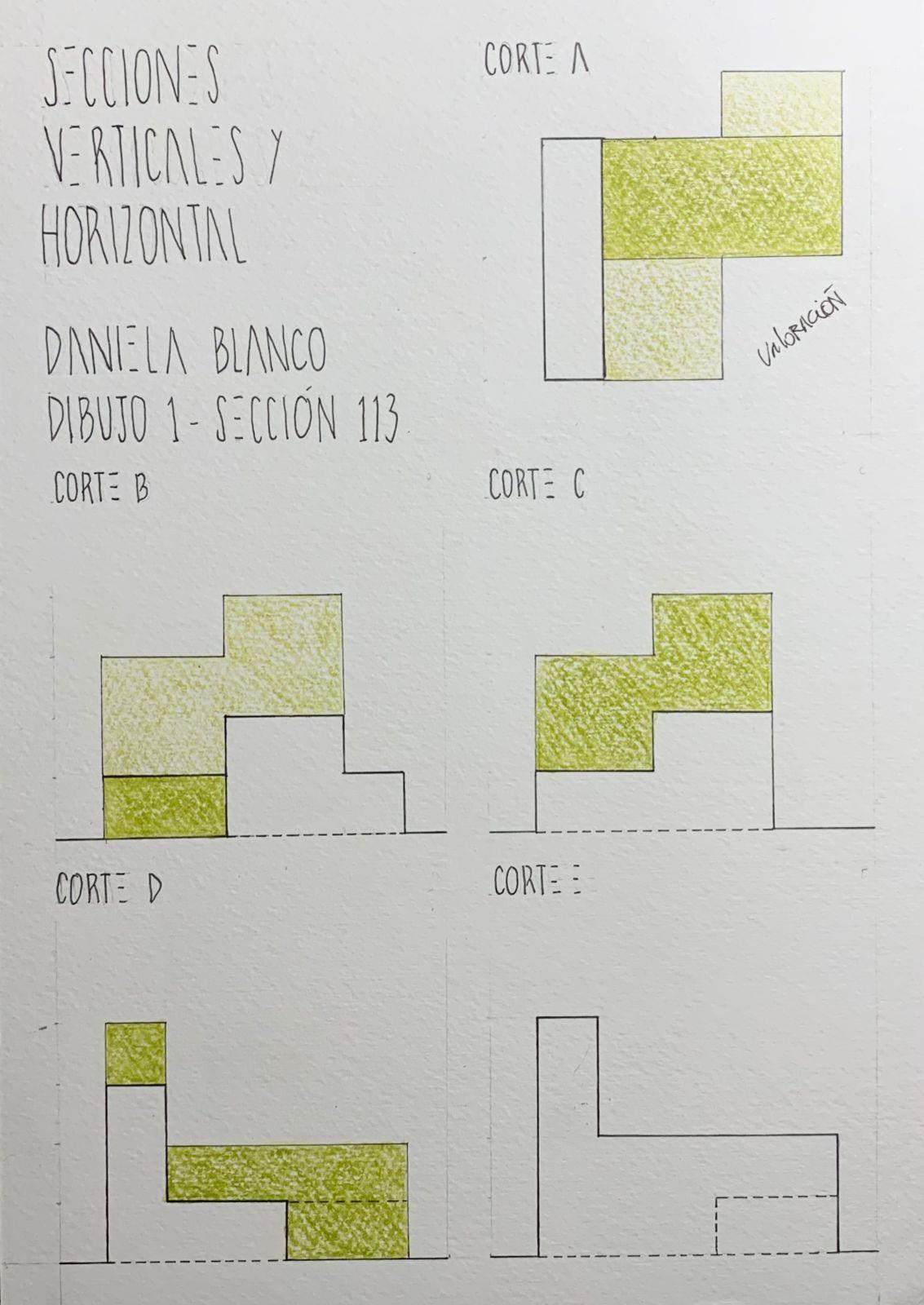

Lamina 9a

Secciones horizontales y verticales bidimensionales de un volumen CG1 y CG5

• Objetivo: Representación gráfica bidimensional de secciones horizontales y verticales de volúmenes.

• Formato: A3 Horizontal

• Técnica empleada: lápiz y lápiz de color

• Materiales: Cartulina 220gr , estilógrafos y escalímetro

• Proceso: En esta lámina, continuamos con las secciones verticales y horizontales. Realizamos los cortes de un volumen que ya habíamos dibujado antes en la EC1, y se hicieron las valoraciones respectivas con colores

• Resultado Final y Reflexión: Esta fue una lámina también sencilla de hacer y sobre todo rápida, no me tomó más de dos horas terminarla y fue bastante fácil de hacer.

• Nota: 15
