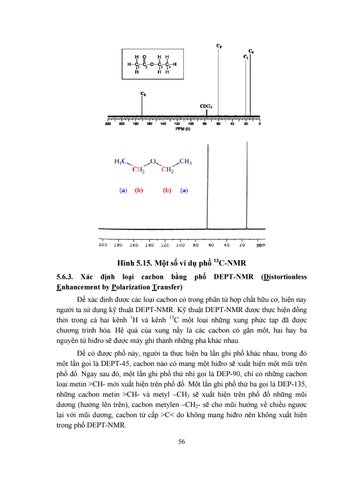

Hình 5.15. Một số ví dụ phổ 13C-NMR 5.6.3. Xác định loại cacbon bằng Enhancement by Polarization Transfer)
phổ
DEPT-NMR
(Distortionless
Để xác định được các loại cacbon có trong phân tử hợp chất hữu cơ, hiện nay người ta sử dụng kỹ thuật DEPT-NMR. Kỹ thuật DEPT-NMR được thực hiện đồng thời trong cả hai kênh 1H và kênh 13C một loại những xung phức tạp đã được chương trình hóa. Hệ quả của xung nầy là các cacbon có gắn một, hai hay ba nguyên tử hiđro sẽ được máy ghi thành những pha khác nhau. Để có được phổ này, người ta thực hiện ba lần ghi phổ khác nhau, trong đó một lần gọi là DEPT-45, cacbon nào có mang một hiđro sẽ xuất hiện một mũi trên phổ đồ. Ngay sau đó, một lần ghi phổ thứ nhì gọi là DEP-90, chỉ có những cacbon loại metin >CH- mới xuất hiện trên phổ đồ. Một lần ghi phổ thứ ba gọi là DEP-135, những cacbon metin >CH- và metyl –CH3 sẽ xuất hiện trên phổ đồ những mũi dương (hướng lên trên), cacbon metylen –CH2- sẽ cho mũi hướng về chiều ngược lại với mũi dương, cacbon tứ cấp >C< do không mang hiđro nên không xuất hiện trong phổ DEPT-NMR. 56
