Sưu tầm bởi GV. Nguyễn Thanh Tú # Google.com/+DạyKèmQuyNhơn Chương 3: Nhiễu xạ tia X - X-Ray Diffraction (XRD)
3.4
23
Thiết bị Phân tích Nhiễu xạ Tia X - Nhiễu xạ kế
Kè
m
Q uy
N
hơ
n
1. Một nhiễu xạ kế thông thường gồm có các bộ phận cơ bản sau: a. Đèn tia X + Khe ló (Slit + Soller) + Biến thế cao áp một chiều + Máy làm lạnh (chiller) b. Giác kế (goniometer) – Bộ gá-xoay mẫu c. Đầu dò + Khe tới (Slit + Soller) d. Máy tính thu nhận và xử lý dữ liệu e. Bộ lọc đơn sắc (monochromator) 2. Một số nhiễu xạ kế còn có lò nung đi kèm để khảo sát sự biến đổi của cấu trúc theo nhiệt độ.
oo
gl
e.
co
m /+
D
ạy

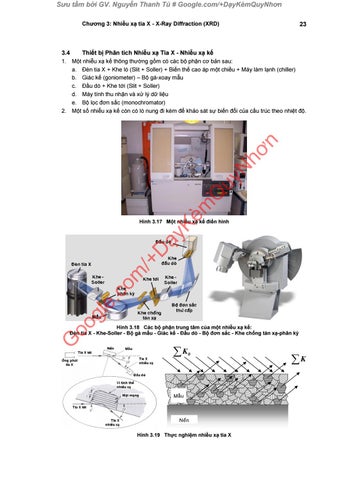

Hình 3.17 Một nhiễu xạ kế điển hình
G
Hình 3.18 Các bộ phận trung tâm của một nhiễu xạ kế: Đèn tia X - Khe-Soller - Bộ gá mẫu - Giác kế - Đầu dò - Bộ đơn sắc - Khe chống tán xạ-phân kỳ
Hình 3.19 Thực nghiệm nhiễu xạ tia X
