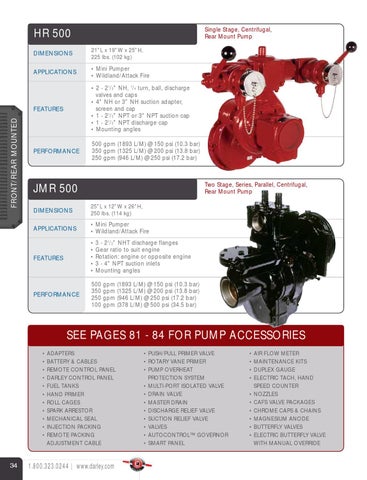

004_Front/Rear Mounted Pumps
4/1/13
11:42 AM
Page 34
Single Stage, Centrifugal, Rear Mount Pump
FRONT/REAR MOUNTED
HR 500 DIMENSIONS
21"L x 19"W x 25"H, 225 lbs. (102 kg)
APPLICATIONS
• Mini Pumper • Wildland/Attack Fire
FEATURES
• 2 - 21/2" NH, 1/4 turn, ball, discharge valves and caps • 4" NH or 3" NH suction adapter, screen and cap • 1 - 21/2" NPT or 3" NPT suction cap • 1 - 21/2" NPT discharge cap • Mounting angles
PERFORMANCE
500 gpm (1893 L/M) @ 150 psi (10.3 bar) 350 gpm (1325 L/M) @ 200 psi (13.8 bar) 250 gpm (946 L/M) @ 250 psi (17.2 bar)
Two Stage, Series, Parallel, Centrifugal, Rear Mount Pump
JMR 500 DIMENSIONS
25"L x 12"W x 26"H, 250 lbs. (114 kg)
APPLICATIONS
• Mini Pumper • Wildland/Attack Fire
FEATURES
• 3 - 21/2" NHT discharge flanges • Gear ratio to suit engine • Rotation: engine or opposite engine • 3 - 4" NPT suction inlets • Mounting angles
PERFORMANCE
500 gpm (1893 L/M) @ 150 psi (10.3 bar) 350 gpm (1325 L/M) @ 200 psi (13.8 bar) 250 gpm (946 L/M) @ 250 psi (17.2 bar) 100 gpm (378 L/M) @ 500 psi (34.5 bar)
SEE PAGES 81 - 84 FOR PUMP ACCESSORIES • ADAPTERS • BATTERY & CABLES • REMOTE CONTROL PANEL • DARLEY CONTROL PANEL • FUEL TANKS • HAND PRIMER • ROLL CAGES • SPARK ARRESTOR • MECHANICAL SEAL • INJECTION PACKING • REMOTE PACKING ADJUSTMENT CABLE
34
1.800.323.0244 | www.darley.com
• PUSH/PULL PRIMER VALVE • ROTARY VANE PRIMER • PUMP OVERHEAT PROTECTION SYSTEM • MULTI-PORT ISOLATED VALVE • DRAIN VALVE • MASTER DRAIN • DISCHARGE RELIEF VALVE • SUCTION RELIEF VALVE • VALVES • AUTOCONTROL™ GOVERNOR • SMART PANEL
• AIR FLOW METER • MAINTENANCE KITS • DUPLEX GAUGE • ELECTRIC TACH, HAND SPEED COUNTER • NOZZLES • CAFS VALVE PACKAGES • CHROME CAPS & CHAINS • MAGNESIUM ANODE • BUTTERFLY VALVES • ELECTRIC BUTTERFLY VALVE WITH MANUAL OVERRIDE
