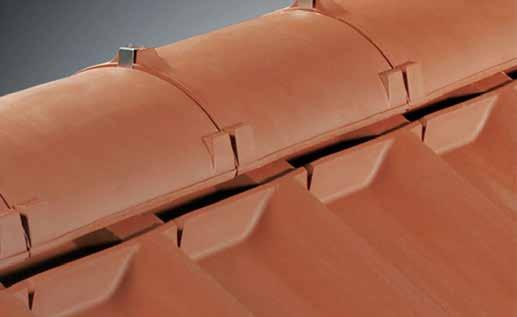

Kalenica wentylowana (system FIRSTFIX

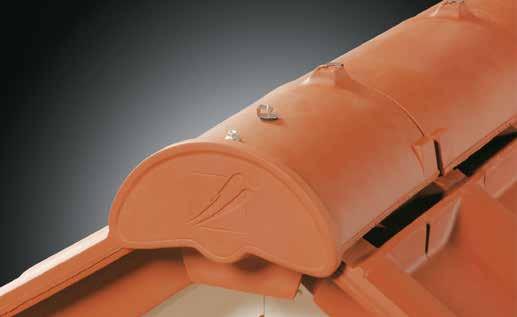

Opatentowane rozwiązanie kalenicy wentylowanej FIRSTFIX marki CREATON umożliwia mocowane gąsiorów bez użycia łaty kalenicowej, taśmy kalenicowo-wentylacyjnej oraz uchwytów do łaty kalenicowej. Elementy montażowe systemu CREATON FIRSTFIX: • ceramiczna zaślepka sytemowa początkowa/ końcowa z dołączonym wkrętem montażowym, • drut montażowy, • klamra gąsiora ze stali szlachetnej, • zestaw zaciskowy.

1

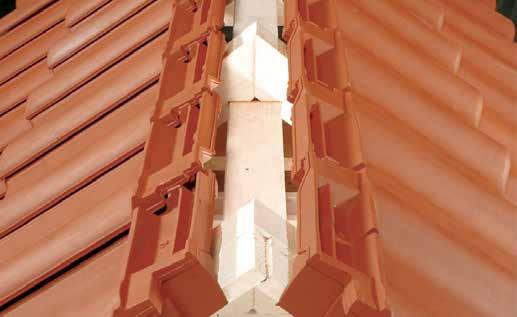

Przed rozpoczęciem montażu należy sprawdzić, czy odległość pomiędzy dachówkami kalenicowymi wentylacyjnymi gąsiorami jest właściwa (należy się stosować do wytycznych zawartych w dokumentacji technicznej).

3

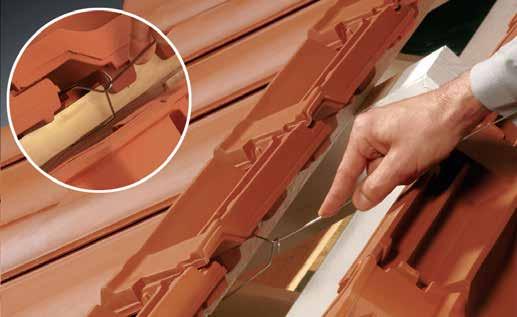

Każdy drut powinien być tak zaczepiony, aby zamykał się wokół łaty. Stabilność zamknięcia możemy sprawdzić poprzez lekkie pociągnięcie drutu.

2

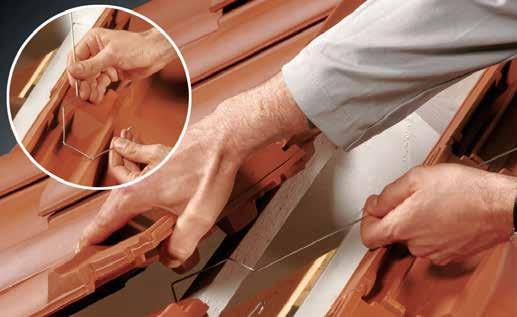

Druty montażowe zaczepia się naprzemiennie do ostatniej łaty dachowej, raz po prawej, raz po lewej stronie, w odstępach około 42 cm. Montaż ułatwia uniesienie dachówki kalenicowej wentylacyjnej.

4

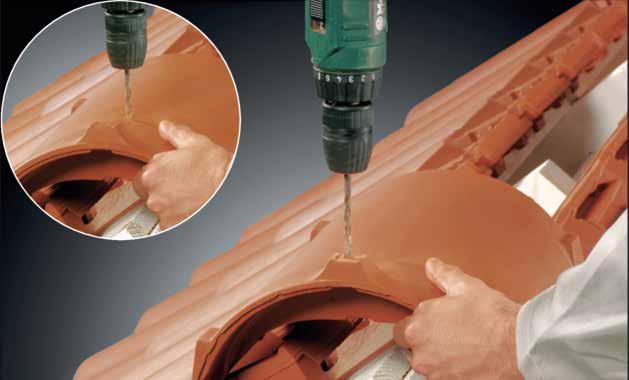

Pierwszego gąsiora na kalenicy należy przewiercić w odległości 1/3 od jego szerszego końca a następnie przełożyć przez wykonany otwór wcześniej zamontowany drut montażowy. W celu zamontowania zaślepki systemowej pierwszego gąsiora należy przewiercić w odległości około 2,5 cm od jego szerszego końca.

5

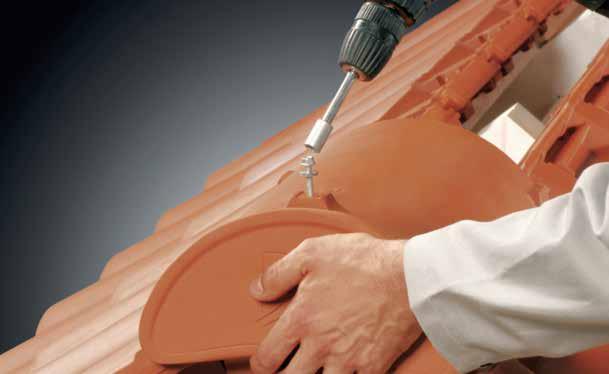

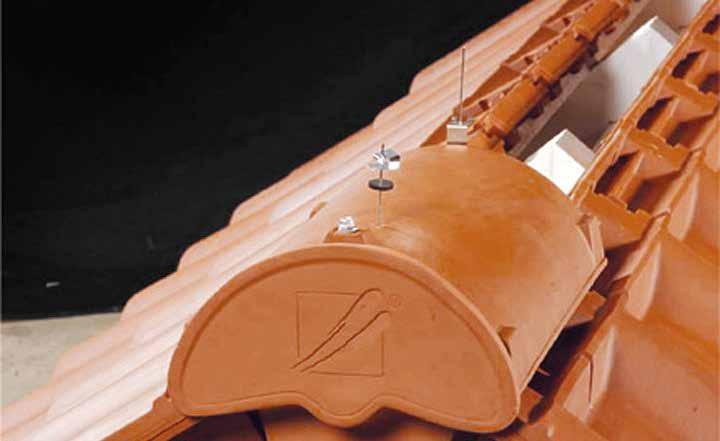

Następnie należy przyłożyć zaślepkę do szerszej krawędzi gąsiora i przekładając przez otwór w gąsiorze dołączony do zaślepki systemowej wkręt, przykręcić go do blaszki zamocowanej po wewnętrznej stronie zaślepki systemowej. Wkręt należy przykręcać do momentu aż zaślepka znajdzie się we właściwym miejscu. Na przełożony drut przez otwór wykonany w 1/3 długości gąsiora należy nałożyć zestaw zaciskowy, kolejno uszczelkę oraz blaszkę. Następnie należy naciągnąć drut równocześnie dociskając blaszkę wraz z uszczelką do gąsiora.

6

7

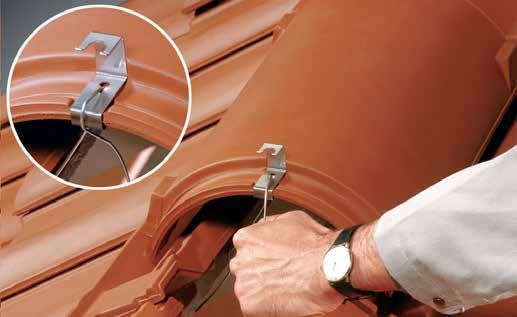

Zaczepiony wcześniej drut należy przeprowadzić przez otwór w gąsiorze i osadzonej klamrze.

8

Stabilne zamocowanie gąsiora uzyskuje się przez wyciągnięcie drutu ku górze, napięcie go, a następnie zagięcie w dół.

9

Kolejne gąsiory nasuwa się na już wcześniej zamontowane tak, by ich krawędzie wsunęły się w klamry i montuje analogicznie do poprzednich z wykorzystaniem drutów.

10

Ostatniego gąsiora należy dociąć do odpowiedniego wymiaru. Następnie należy powtórzyć czynności jak w przypadku gąsiora początkowego. (fot.4-6).
