Aluminiowy system komunikacji dachowej

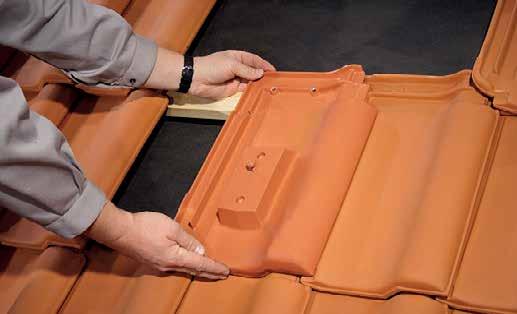

1

Aluminiowy element podstawy należy przymocować do łat za pomocą dwóch śrub odpornych na korozję, dołączonych do zestawu. Montaż dodatkowej łaty nie jest konieczny.

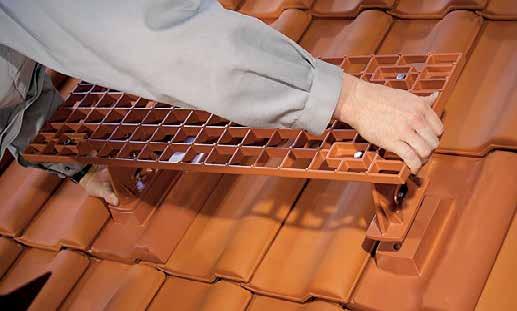

3

Ławę należy połączyć z pozostałymi elementami konstrukcyjnymi za pomocą śrub oraz nakrętek dołączonych do zestawu oraz dokręcić za pomocą klucza o rozmiarze 13.

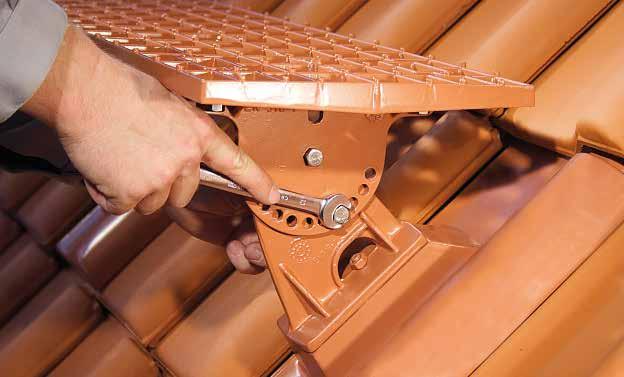

5

Należy dokręcić wszystkie śruby za pomocą odpowiedniego klucza.

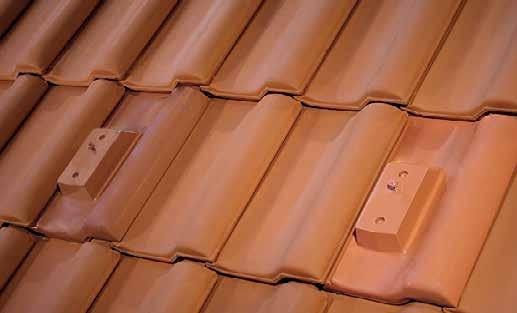

2

W przypadku ławy kominiarskiej wymagane jest zastosowanie dwóch podstawowych dachówek aluminiowych. Odległość między nimi zależy od poszczególnych modeli dachówek.

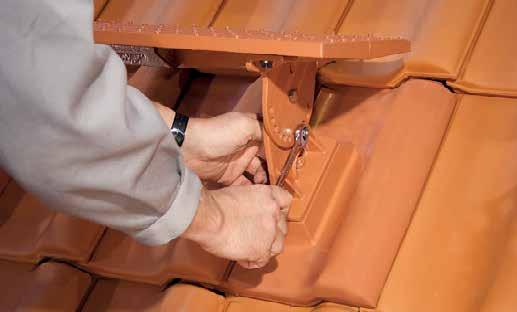

4

Należy wykręcić śruby odpowiedzialne na przechylenie ławki, wypoziomować oraz włożyć śruby w odpowiednie otwory.

Prezentowany system zgodnie z normą DIN 18160‒5 może być montowany na dachach o kącie nachyleniu od 10° do 60°. Elementy systemu komunikacji CREATON dopasowane są do każdego modelu dachówki CREATON pod względem kształtu oraz koloru.
