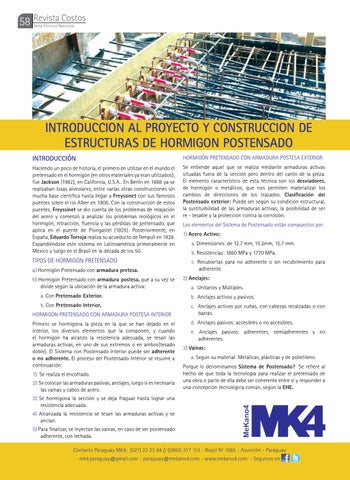

INTRODUCCION AL PROYECTO Y CONSTRUCCION DE ESTRUCTURAS DE HORMIGON POSTENSADO Introducción
Hormigón Pretensado con Armadura Postesa Exterior
Haciendo un poco de historia, el primero en utilizar en el mundo el pretensado en el hormigón (en otros materiales ya eran utilizados), fue Jackson (1982), en California, U.S.A.. En Berlín en 1888 ya se realizaban losas alveolares, entre varias otras construcciones sin mucha base científica hasta llegar a Freyssinet con sus famosos puentes sobre el río Alber en 1906. Con la construcción de estos puentes, Freyssinet se dio cuenta de los problemas de relajación del acero y comenzó a analizar los problemas reológicos en el hormigón, retracción, fluencia y las pérdidas de pretensado, que aplica en el puente de Plongastel (1925). Posteriormente, en España, Eduardo Torroja realiza su acueducto de Tempull en 1928. Expandiéndose este sistema en Latinoamérica primeramente en México y luego en el Brasil en la década de los 50.
Se entiende aquel que se realiza mediante armaduras activas situadas fuera de la sección pero dentro del canto de la pieza. El elemento característico de esta técnica son los desviadores, de hormigón o metálicos, que nos permiten materializar los cambios de direcciones de los trazados. Clasificación del Postensado exterior: Puede ser según su condición estructural, la sustituibilidad de las armaduras activas, la posibilidad de ser re - tesable y la protección contra la corrosión.
Tipos de Hormigón Pretensado a) Hormigón Pretensado con armadura pretesa. b) Hormigón Pretensado con armadura postesa, que a su vez se divide según la ubicación de la armadura activa:
Los elementos del Sistema de Postensado están compuestos por: 1) Acero Activo: a. Dimensiones: de 12.7 mm, 15.2mm, 15.7 mm. b. Resistencias: 1860 MPa y 1770 MPa. c. Recubiertas para no adherente o sin recubrimiento para adherente. 2) Anclajes: a. Unitarios y Múltiples.
a. Con Pretensado Exterior.
b. Anclajes activos y pasivos.
b. Con Pretensado Interior.
c. Anclajes activos por cuñas, con cabezas recalzadas o con barras.
Hormigón Pretensado con Armadura Postesa Interior Primero se hormigona la pieza en la que se han dejado en el interior, los diversos elementos que la componen, y cuando el hormigón ha alcanzo la resistencia adecuada, se tesan las armaduras activas, en uno de sus extremos o en ambos(tesado doble). El Sistema con Postensado Interior puede ser adherente o no adherente. El proceso del Postensado Interior se resume a continuación: 1) Se realiza el encofrado. 2) Se colocan las armaduras pasivas, anclajes, luego si es necesaria las vainas y cabos de acero. 3) Se hormigona la sección y se deja fraguar hasta lograr una resistencia adecuada. 4) Alcanzada la resistencia se tesan las armaduras activas y se anclan. 5) Para finalizar, se inyectan las vainas, en caso de ser postensado adherente, con lechada.
d. Anclajes pasivos: accesibles o no accesibles. e. Anclajes pasivos: adherentes, semiadherentes y no adherentes. 3) Vainas: a. Según su material: Metálicas, plásticas y de polietileno. Porque lo denominamos Sistema de Postensado? Se refiere al hecho de que toda la tecnología para realizar el pretensado de una obra o parte de ella debe ser coherente entre si y responder a una concepción tecnológica común, según la EHE.
