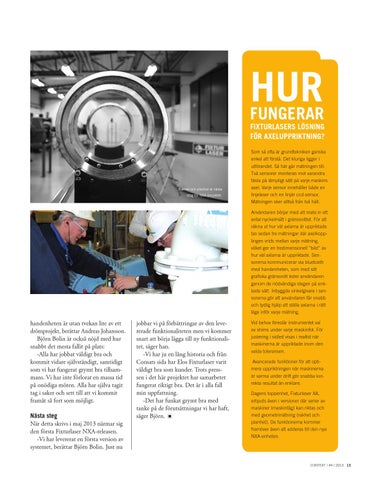

HUR fungerar
Fixturlasers lösning för axeluppriktning?
Rakhet och planhet är nästa steg för NXA-projektet.
Som så ofta är grundtekniken ganska enkel att förstå. Det kluriga ligger i utförandet. Så här går mätningen till: Två sensorer monteras mot varandra fästa på lämpligt sätt på varje maskins axel. Varje sensor innehåller både en linjelaser och en linjär ccd-sensor. Mätningen sker alltså från två håll. Användaren börjar med att mata in ett antal nyckelmått i gränssnittet. För att räkna ut hur väl axlarna är uppriktade tas sedan tre mätningar där axelkopplingen vrids mellan varje mätning, vilket ger en tredimensionell ”bild” av hur väl axlarna är uppriktade. Sensorerna kommunicerar via bluetooth med handenheten, som med sitt grafiska gränssnitt leder användaren genom de nödvändiga stegen på enklaste sätt. Inbyggda vinkelgivare i sensorerna gör att användaren får snabb och tydlig hjälp att ställa axlarna i rätt läge inför varje mätning.
handenheten är utan tvekan lite av ett drömprojekt, berättar Andreas Johansson. Björn Bolin är också nöjd med hur snabbt det mesta fallit på plats: -Alla har jobbat väldigt bra och kommit vidare självständigt, samtidigt som vi har fungerat grymt bra tillsammans. Vi har inte förlorat en massa tid på onödiga möten. Alla har själva tagit tag i saker och sett till att vi kommit framåt så fort som möjligt. Nästa steg När detta skrivs i maj 2013 närmar sig den första Fixturlaser NXA-releasen. -Vi har levererat en första version av systemet, berättar Björn Bolin. Just nu
jobbar vi på förbättringar av den levererade funktionaliteten men vi kommer snart att börja lägga till ny funktionalitet, säger han. -Vi har ju en lång historia och från Consats sida har Elos Fixturlaser varit väldigt bra som kunder. Trots pres�sen i det här projektet har samarbetet fungerat riktigt bra. Det är i alla fall min uppfattning. -Det har funkat grymt bra med tanke på de förutsättningar vi har haft, säger Björn.
Vid behov föreslår instrumentet val av shims under varje maskinfot. För justering i sidled visas i realtid när maskinerna är uppriktade inom den valda toleransen. Avancerade funktioner för att optimera uppriktningen när maskinerna är varma under drift gör snabba korrekta resultat än enklare. Dagens toppenhet, Fixturlaser XA, erbjuds även i versioner där serier av maskiner (maskintåg) kan riktas och med geometrimätning (rakhet och planhet). De funktionerna kommer framöver även att adderas till den nya NXA-enheten.
