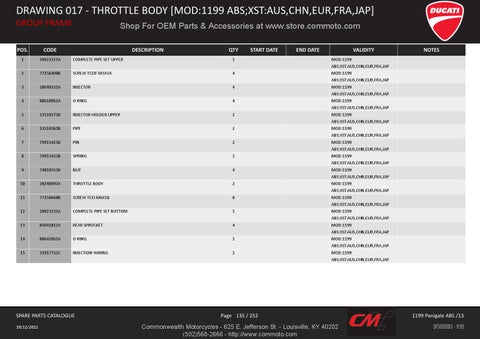

DRAWING 017 - THROTTLE BODY [MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP] GROUP FRAME
Shop For OEM Parts & Accessories at www.store.commoto.com
POS.
CODE
DESCRIPTION
1
59023511A
COMPLETE PIPE SET UPPER
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
2
77156408B
SCREW TCEIF M5X14
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
3
28040331A
INJECTOR
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
4
88610961A
O-RING
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
5
13510371B
INJECTOR HOLDER UPPER
2
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
6
13510361B
PIPE
2
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
7
79915421B
PIN
2
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
8
79915432B
SPRING
2
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
9
74810351B
NUT
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
10
28240893A
THROTTLE BODY
2
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
11
77150668B
SCREW TCEI M6X18
8
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
12
59023531A
COMPLETE PIPE SET BOTTOM
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
13
85041811A
REAR SPROCKET
4
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
14
88642061A
O-RING
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
15
51017731C
INJECTION WIRING
1
MOD:1199 ABS;XST:AUS,CHN,EUR,FRA,JAP
SPARE PARTS CATALOGUE 19/12/2012
QTY
START DATE
END DATE
VALIDITY
Page 135 / 252
Commonwealth Motorcycles - 625 E. Jefferson St. - Louisville, KY 40202 (502)568-2666 - http://www.commoto.com
NOTES
1199 Panigale ABS /13 D15000013 - 1199
